Mantenimiento de los
frenos
Ajuste del freno de
estacionamiento
Intervalo de mantenimiento: Cada 25 horas
Cada 200 horas
1. Aparque la máquina en una superficie nivelada,
desengrane el mando de control de las cuchillas
(TDF) y ponga el freno de estacionamiento.
2. Apague el motor, retire la llave y espere a que
se detengan todas las piezas en movimiento
antes de abandonar el puesto del operador.
3. Mida la longitud del muelle
Nota:
La medida debe ser de 64 mm entre las
arandelas.
4. Si es necesario un ajuste, quite el freno de
estacionamiento, afloje la contratuerca que está
debajo del muelle y ajuste la tuerca que está
directamente debajo del muelle
5. Gire la tuerca hasta obtener la medida correcta.
Nota:
Gire la tuerca en el sentido de las agujas
del reloj para acortar el muelle y en el sentido
contrario a las agujas del reloj para alargar el
muelle.
6. Apriete las dos tuercas juntas.
7. Ponga el freno de estacionamiento y compruebe
de nuevo la medida del muelle.
8. Si es necesario un ajuste, repita los
procedimientos anteriores.
9. Repita este procedimiento en el otro lado de la
máquina.
(Figura 82).
(Figura 82).
66

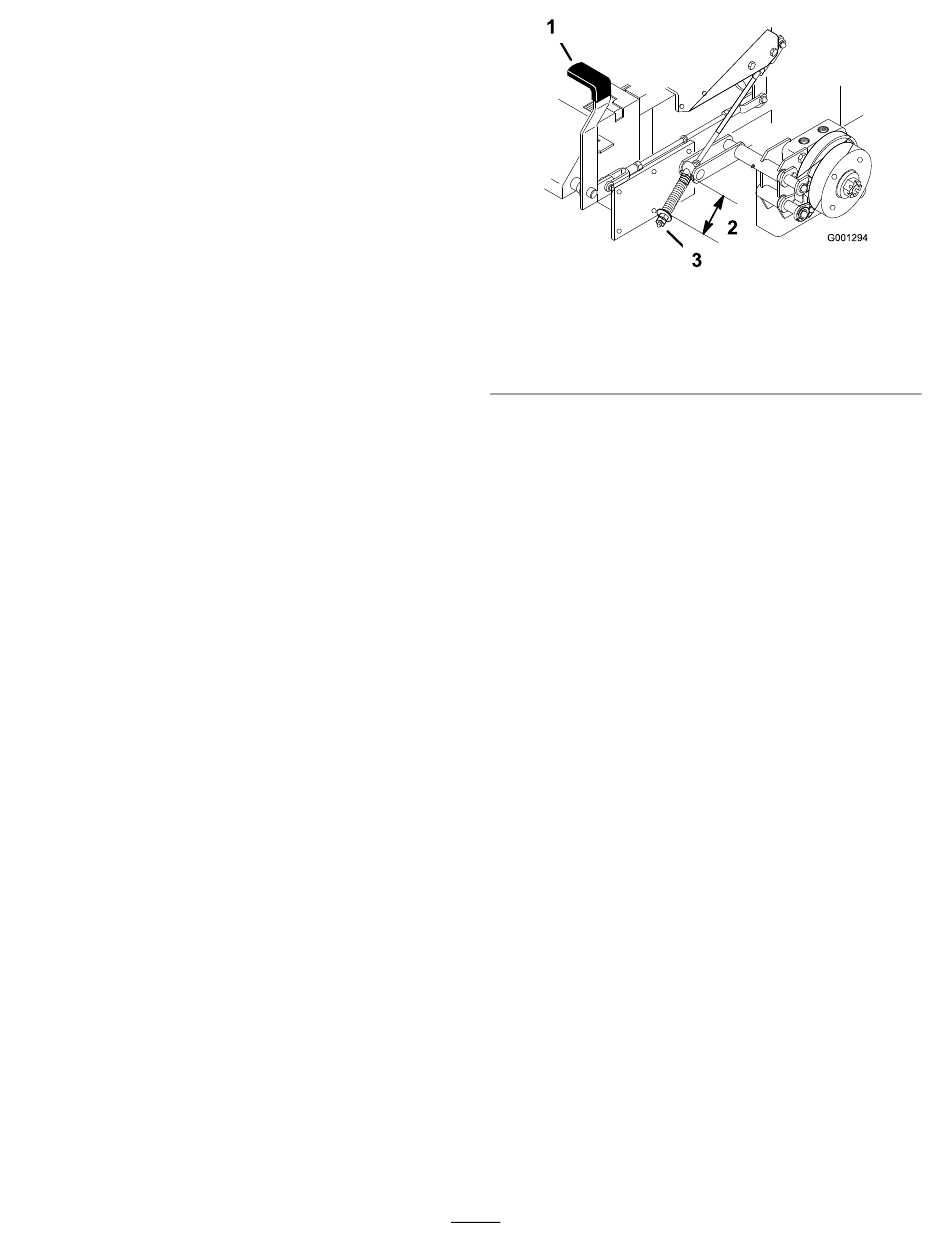

Figura 82
1. Palanca de freno, freno
puesto
2. Muelle – 64 mm
g001294
3. Tuerca de ajuste y
contratuerca
