Cómo Instalar Las Cuchillas; Afilado De Las Cuchillas - Toro Z Master Professional 7000 Serie Manual Del Operador

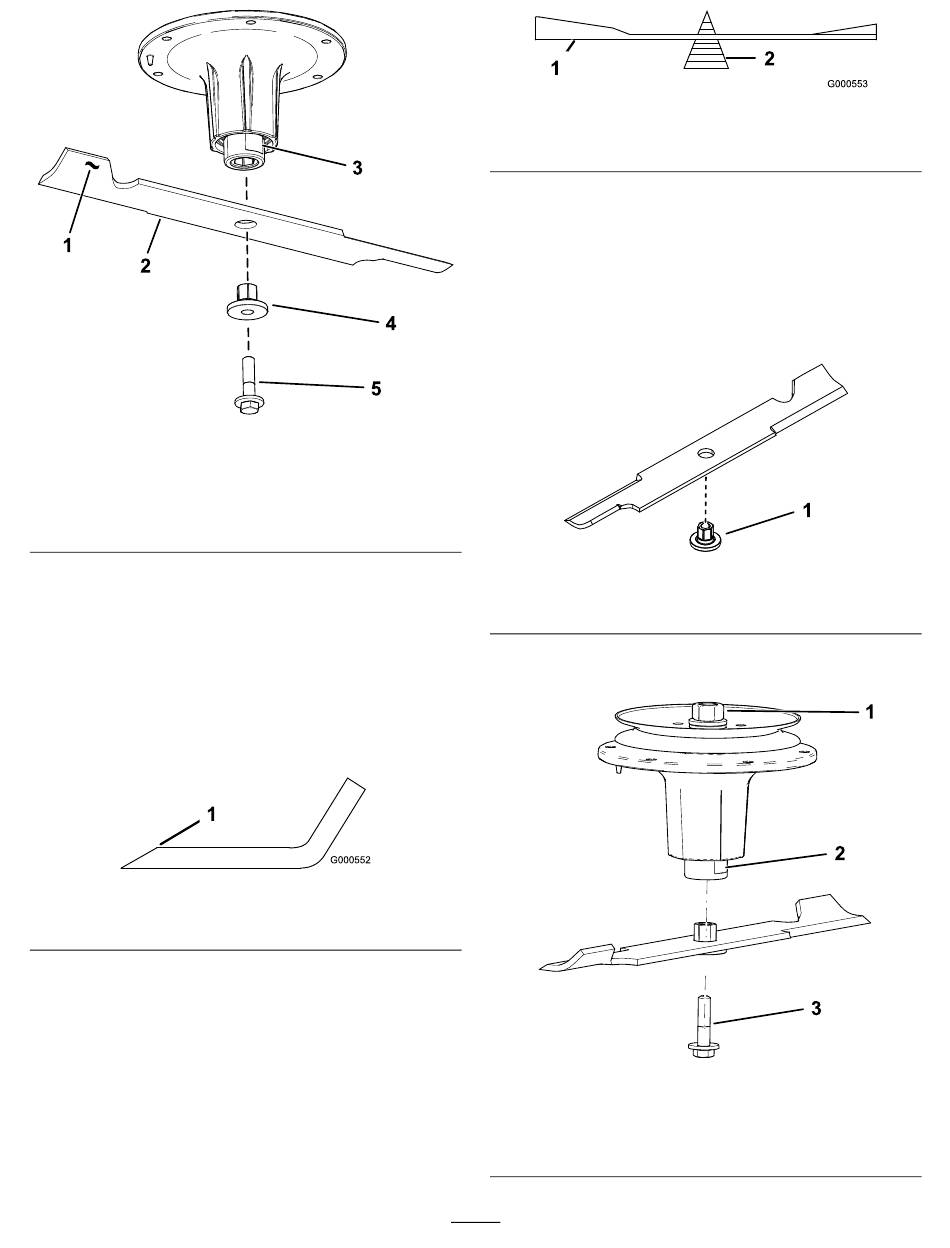

Figura 106
1. Vela de la cuchilla
2. Cuchilla
3. Zona plana del eje de la
cuchilla

Afilado de las cuchillas

1. Utilice una lima para afilar el filo de corte en
ambos extremos de la cuchilla
Nota:
Mantenga el ángulo original.
Nota:
La cuchilla permanece equilibrada si se
retira la misma cantidad de material de ambos
filos de corte.
Figura 107
1. Afile con el ángulo original..
2. Verifique el equilibrio de la cuchilla colocándola
sobre un equilibrador de cuchillas
Nota:
Si la cuchilla se mantiene horizontal, está
equilibrada y puede utilizarse.
Nota:
Si la cuchilla no está equilibrada, rebaje
algo el metal en la parte de la vela solamente
(Figura 107).
g295816
4. Casquillo
5. Perno de la cuchilla
(Figura 107).
g000552
(Figura 108).
1. Cuchilla
3. Repita este procedimiento hasta que la cuchilla
esté equilibrada.
Cómo instalar las cuchillas
1. Instale el casquillo a través de la cuchilla con la
brida del casquillo en el lado inferior (lado del
césped) de la cuchilla
1. Casquillo
2. Instale el conjunto de casquillo/cuchilla en el eje
(Figura 110).
1. Tuerca superior del eje
2. Zona plana del eje de la
cuchilla
