Cómo
15
Utilizar entradas digitales
66
Utilizar entradas digitales
Inspector incorpora tres entradas digitales que pueden utilizarse con diferentes objetivos:
• Activar inspecciones (in3)
• Encoder (in4)
• Enseñar objeto de referencia (in2)
• Seleccionar qué objeto de referencia debe utilizarse en la inspección

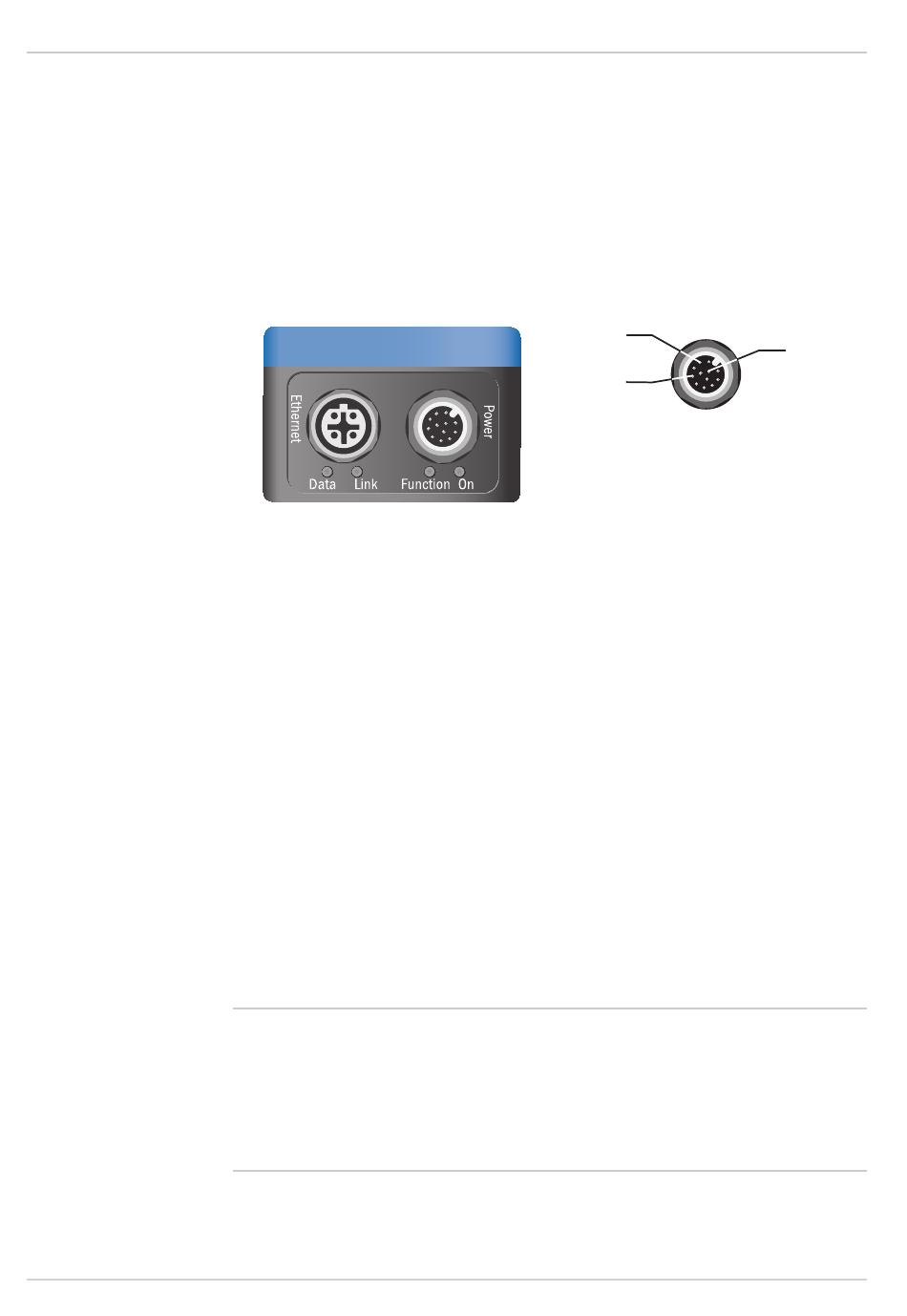

La señal de entrada se muestra en el dibujo.
Para utilizar una entrada digital de activación de inspecciones, así como una entrada para
el encoder o para el aprendizaje de objetos, conecte la señal a la entrada correspondiente
del Inspector y ajuste el uso de la entrada en la aplicación SOPAS Inspector. De forma pre-
determinada, in2 ya está configurada para el aprendizaje de objetos de referencia.
Las entradas que no se empleen para la activación, el encoder o el aprendizaje pueden uti-
lizarse para seleccionar objetos de referencia. Por ejemplo, si se utiliza un encoder, in4 debe
ajustarse como entrada del encoder, pero las dos entradas restantes pueden utilizarse para
seleccionar objetos, lo que permite seleccionar hasta cuatro objetos con las entradas.
15.1
Conectar la activación de imagen
Para utilizar una activación externa que active la captura de imágenes del Inspector, haga
lo siguiente:
1. Conecte la activación de imagen a in3 (pin 3, cable blanco en DOL-1212) en el Inspector.
2. Seleccione Ajustes de E/S del menú Inspector P30 y seleccione Utilizar activación de imagen ex-
terna.
3. En Activando, en la pestaña Ajustes de imagen, seleccione Activado por In3 y elija si desea ac-
tivar las imágenes con un límite ascendente (de 0 V a +24 V) o límite descendente (de +24 V
a 0 V).
También puede establecer un retardo entre el disparo y el momento de captura de la
imagen, especificando un tiempo de retardo en milisegundos o en número de pulsos del
encoder.
Notas
• Si existen varios objetos de referencia, debe seleccionar Activado por in3 para cada objeto
de referencia con el que deben activarse las imágenes. Es posible que el Inspector tenga
objetos de referencia en los que la captura de imágenes deba ser libre para algunos y
activada para otros.
• La activación de imagen y el Inspector deben estar conectados a la misma tierra, para
evitar problemas de señal que derivarían en los registros del Inspector.
©SICK AG • Advanced Industrial Sensors • www.sick.com • Todos los derechos reservados
Sujeto a cambio sin previo aviso
Manual del usuario
Inspector Serie P
3 – in3
5 – in2
10 – in4
8013723/2012-06
