Tipo de lógica
Sinopsis
Las entradas y salidas digitales de este producto pueden cablearse para lógica positiva o para lógica
negativa.
Tipo de lógica

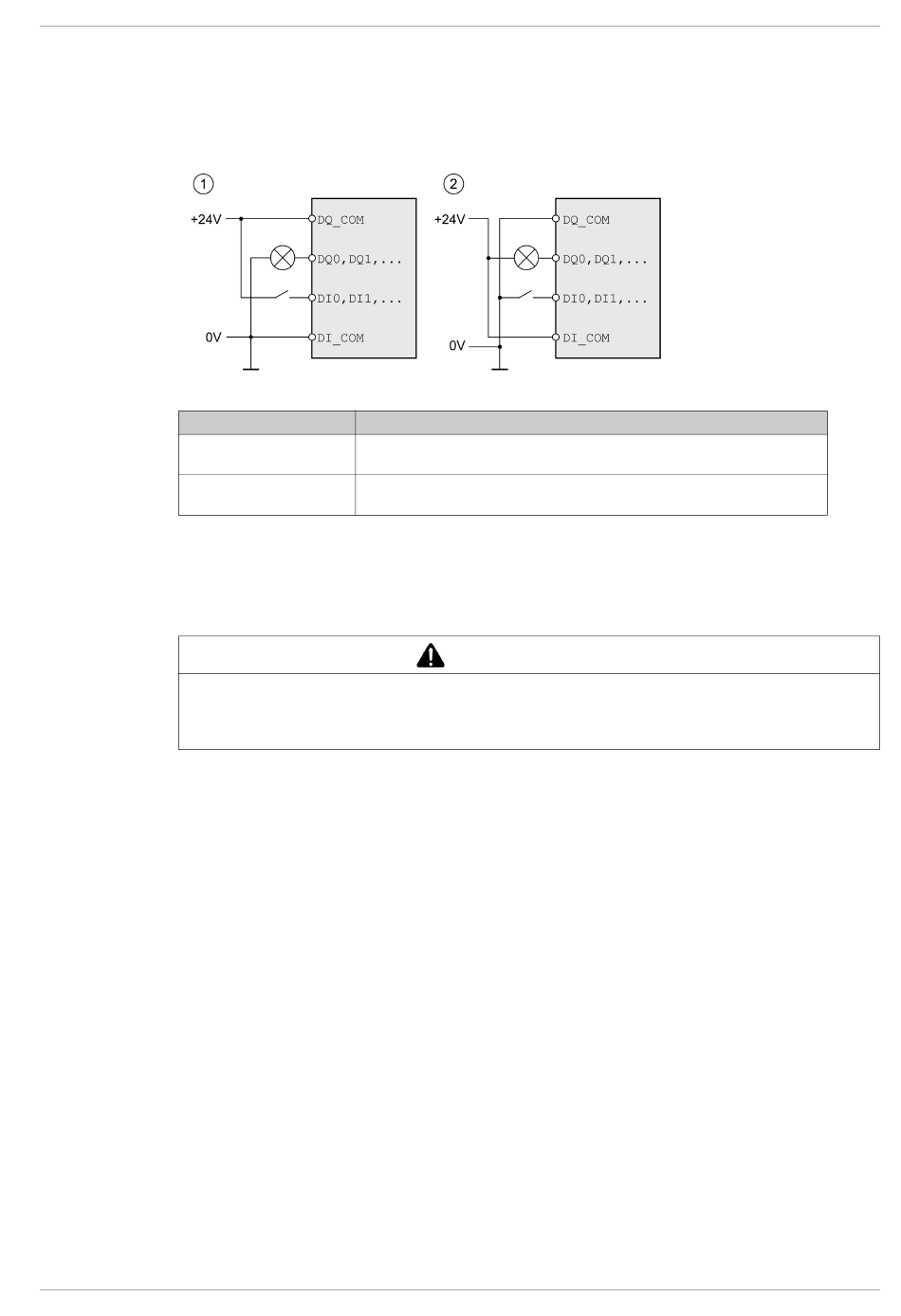

(1) Lógica positiva
(2) Lógica negativa
Las entradas de señal están protegidas contra polarización incorrecta y las salidas están protegidas contra
cortocircuitos. Las entradas y las salidas están funcionalmente aisladas.
En caso de utilizar el tipo de lógica negativa, el defecto a tierra de una señal se reconoce como un estado
ON.
COMPORTAMIENTO NO INTENCIONADO
Asegúrese de que el cortocircuito de una señal no pueda originar un comportamiento no intencionado.
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.
Módulo de conexión con conectores industriales
En conectores industriales, el tipo de lógica se estipula con la selección del módulo de conexión.
Módulo de conexión con bornes de tensión de resorte
El tipo de lógica se determina a través del cableado de DI_COM y DQ_COM. El tipo de lógica tiene
repercusiones en el cableado y la activación de sensores, por lo que debe aclararse ya en la fase de
planificación con vista al ámbito de aplicación.
Caso especial: función de seguridad STO
Las entradas de la función de seguridad STO (entradas STO_A y STO_B) están diseñadas de forma fija
como tipo de lógica positiva.
EIO0000002622 11/2017
Estado activo
La salida suministra corriente (la salida Source)
Fluye corriente hacia la entrada (entrada Sink)
La salida demanda corriente (salida Sink)
Fluye corriente de la entrada (entrada Source)
