4.9 Conexión de una estación de descarga-cancelación del
agente NBG-12LRA
Conexiones típicas La Figura 4.14 muestra conexiones típicas de cableado de una estación de
descarga-cancelación del agente NBG-12LRA.
NBG-12LRA
Consulte el Documento
51369 para ver los datos de
instalación.
ELR modo R-47K
supervisado y con
limitación de energía
Energía de 24 VCC
del FACP
de la fuente de energía
principal.
Dispositivo de
descarga de 24 VCC
aceptado por UL
Marrón
REL-47K
(utilizar con código de tipo
"Rel Ckt ULC")

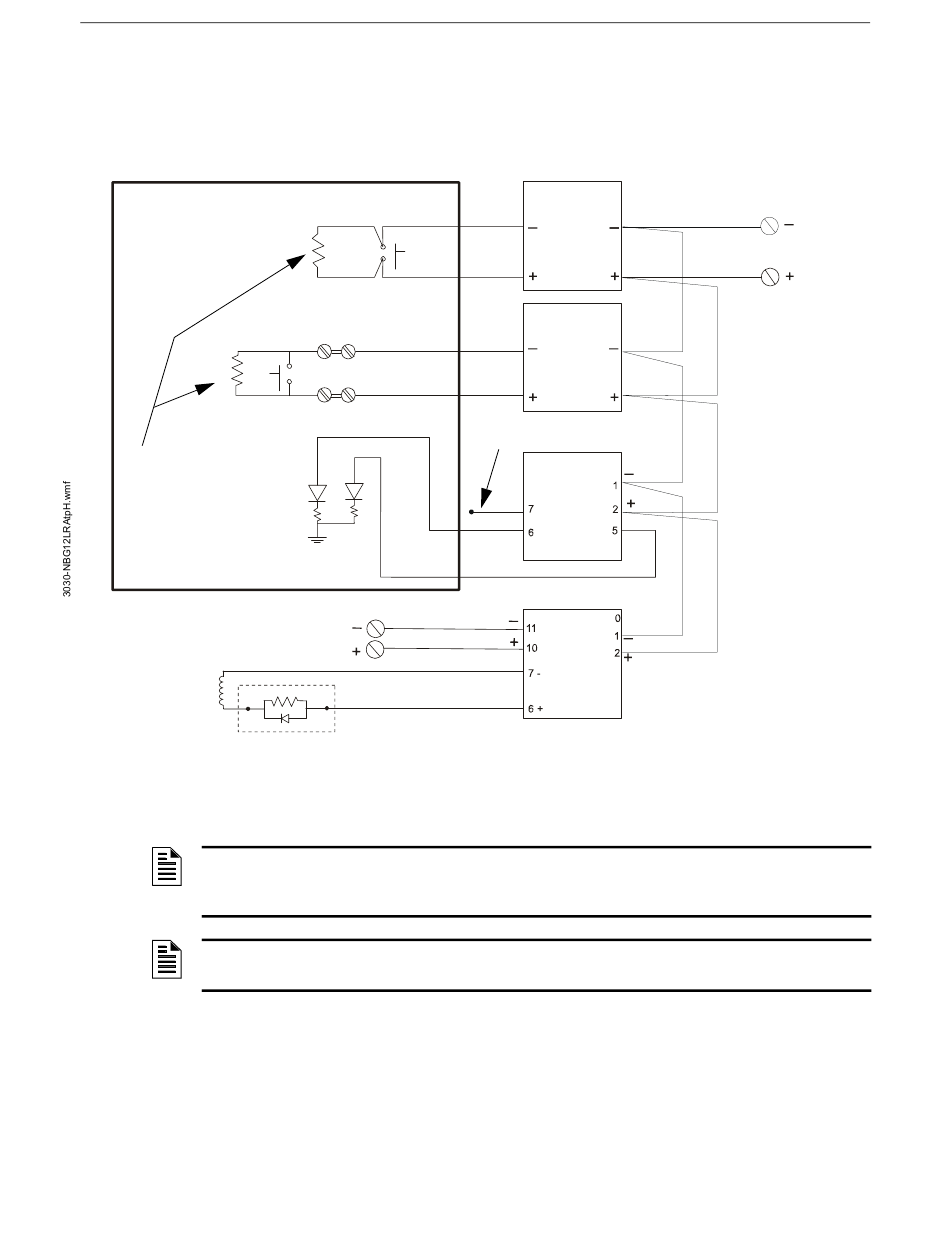

Figura 4.14 Conexión típica para una estación de descarga-cancelación del agente NBG-12LRA
NOTA: Consulte los Requisitos del circuito para Sección 4.7, "Conexión de un dispositivo de
descarga a los módulos de control de FCM-1 (solo aplicaciones de actualización)", en la página
57.
NOTA: Los dispositivos de uso en aplicaciones de descarga se deben programar como código
de tipo RELEASE CIRCUIT o REL CKT ULC.
60
Cancelación manual
Descarga manual
Normal
Descarga
Sistema
común (–)
Rojo
Manual de instalación de NFS2-3030/E — N.º de pieza 52544SP:K1 07/09/2013
Conexión de una estación de descarga-cancelación del agente NBG-12LRA
FMM-101
Negro
Amarillo
Rojo
Violeta
FMM-101
Amarillo
Negro
Rojo
Violeta
+24 VCC no reajustables de
AMPS-24/E
FRM-1
C.
N.C.
N.A.
FCM-1
Lazo del SLC
al LCM-320 o
LEM-320 del
FACP
*Si el dispositivo SLC no
coincide con el que está en
esta figura, consulte el
apéndice del manual de SLC,
que contiene cuadros de
conversión de cableado para
módulos tipo V y tipo H.
