Conexión de la CPU y el chasis
Algunos ejemplos de tarjetas opcionales son LCM-320, LEM-320, las versiones de cable y fibra de
NCM y HS-NCM, TM-4, y DPI-232; consulte la Sección 3.6 "Montaje de las tarjetas opcionales".
La documentación suministrada con su equipo también puede contener instrucciones específicas
del dispositivo.
NOTA: Se recomienda que el diseño del sistema tenga en cuenta los requisitos UL de
separación mínima entre el cableado con limitación de energía y el cableado sin limitación de
energía; por ejemplo, tener todos los circuitos sin limitación de energía agrupados en un área del
gabinete (consulte la
energía"
3.5 Conexión de la CPU y el chasis
Nota para CPU2-3030D. Debido a la dificultad de llegar debajo del teclado, puede ser
conveniente quitar el aislante de la batería de litio de respaldo de memoria antes de montar la CPU
en el chasis. Consulte la Sección 3.5.4 "Batería de respaldo de memoria".
3.5.1 Montaje en CHS-M3
Monte la CPU en las posiciones 1 y 2 del CHS-M3, de la siguiente manera; los equipos se pueden
montar al chasis antes o después de montar el chasis en la caja trasera. Algunos equipos se pueden
montar en la puerta directamente frente a la CPU; consulte la Sección 3.4 "Disposición de los
equipos en el gabinete y el chasis" y el manual que se envía con el otro dispositivo.
1.
Fije cuatro separadores al chasis, tal como se muestra en la Figura 3.5.
CPU2-3030D (con teclado/pantalla) requiere los separadores más largos. 1.5 pulgadas
(38.1 mm);
CPU2-3030ND (sin teclado/pantalla) requiere los separadores más cortos: 0.25 pulgadas
(6.35 mm)
2.
Deslice las lengüetas de la placa de circuito hasta las ranuras del chasis, como se ilustra en
Figura 3.5.
3.
Coloque la tarjeta sobre los separadores para que los orificios de montaje se alineen con los del
chasis. Atornille todos los separadores con los tornillos suministrados.
Separadores de la CPU en las posiciones 1 y 2:
1.5 pulgadas (38.1 mm) para uso con CPU2-3030D
o 0.25 pulgadas (6.35 mm) para uso con
Ranuras de montaje en el chasis
(consulte el Manual de NCA-2)
Manual de instalación de NFS2-3030/E — N.º de pieza 52544SP:K1 07/09/2013
Sección 3.11 "Requisitos de UL para cableado con limitación de
y el manual de su fuente de alimentación).
CPU2-3030ND
CPU2-3030ND
(sin teclado/pantalla)
CPU2-3030D
(con teclado/pantalla)
NCA-2

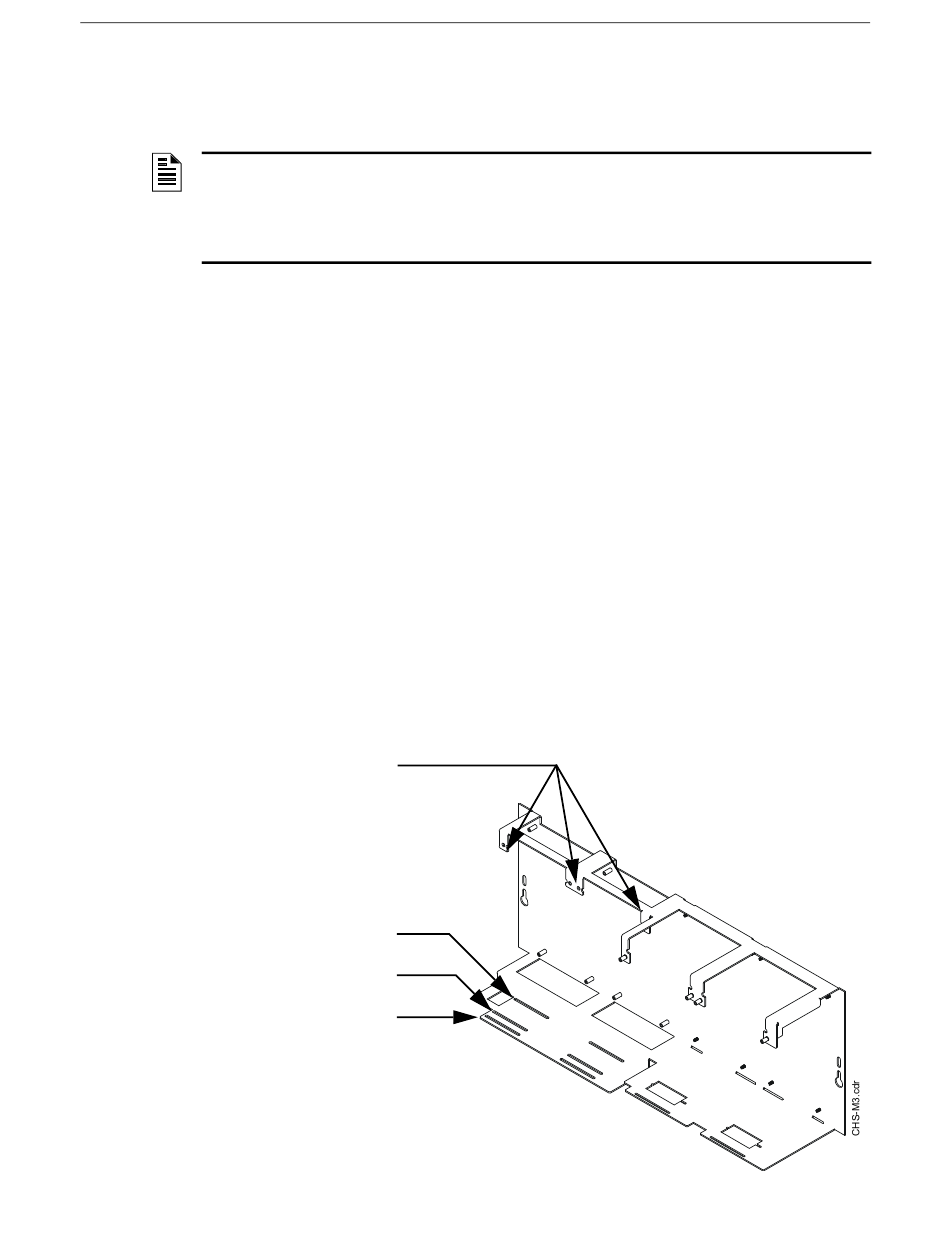

Figura 3.5 Separadores en el Chasis CHS-M3
Instalación
25
