Aplicaciones
•
Consulte el Documento de compatibilidad de dispositivos para conocer sobre dispositivos
NAC compatibles.
•
Todos los módulos de monitoreo que se usen para aplicaciones de seguridad deben instalarse
en el gabinete del panel de control con el interruptor antisabotaje de seguridad STS-1.
47K
Resistor de
fin de línea
Interruptor de seguridad normalmente
cerrado, aceptado por UL.

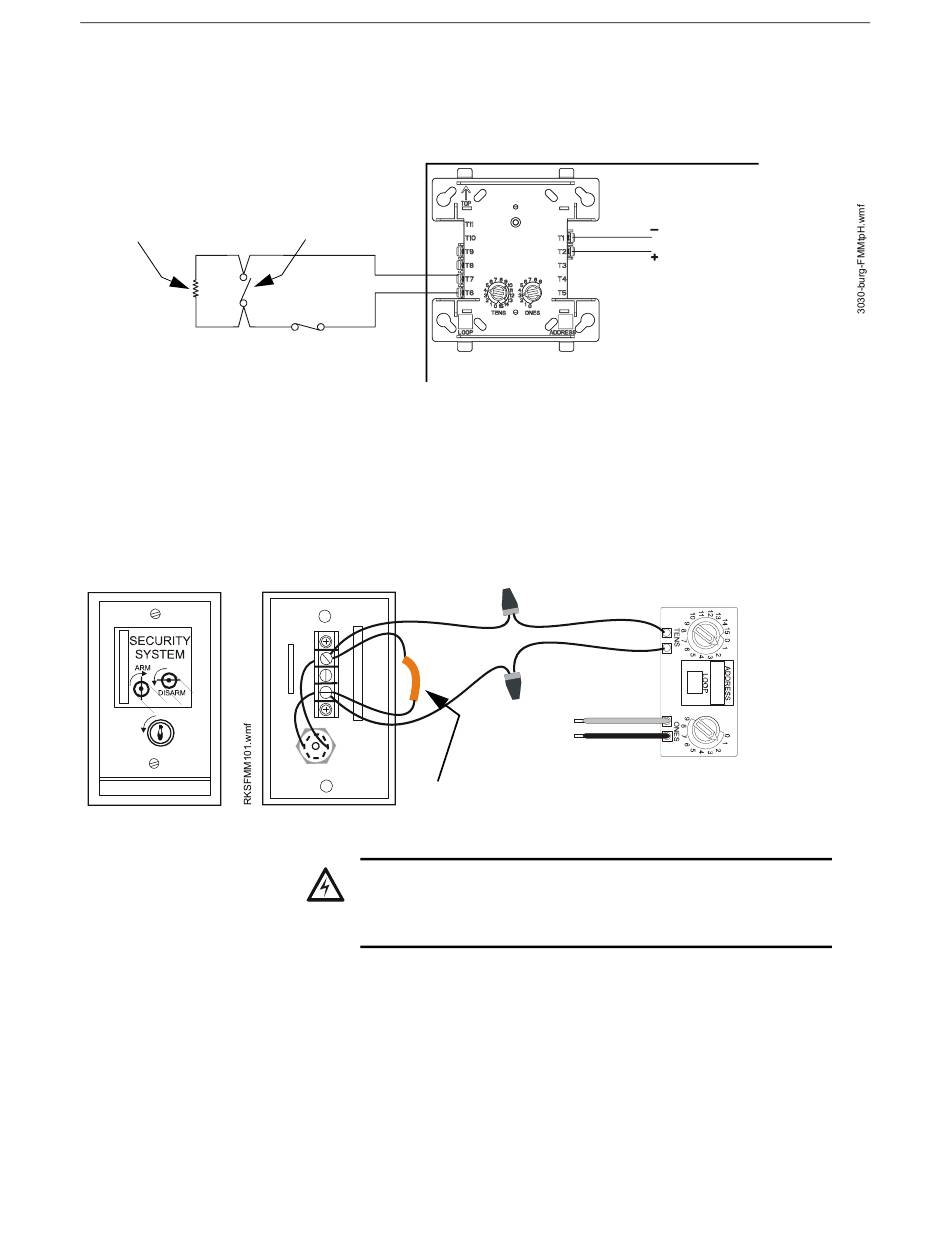

Figura 4.6 Diagrama de cableado para aplicaciones de alarma de seguridad patentadas
4.5.7 Conexión de un interruptor con llave remota RKS-S
El interruptor con llave remota RKS-S activa y desactiva el sistema. Se puede montar en una caja
eléctrica de una sola salida aprobada por UL. Tanto el módulo de monitoreo como el RKS-S se
deben montar dentro del área protegida. Figura 4.7 y Figura 4.8, respectivamente, muestran la
conexión del módulo FMM-101 o FMM-1 al RKS-S.
RKS-S (frente)
Figura 4.7 Conexión del módulo del monitor en miniatura FMM-101 al RKS-S
52
Unidad de instalaciones protegidas NFS2-3030
Interruptor de seguridad
normalmente abierto,
aceptado por UL
R-47K
Resistor
RKS-S (posterior)
de fin de línea
ADVERTENCIA:
!
LOS CIRCUITOS DEL TRANSPONDEDOR XP (XPP-1, XPM-8,
XPR-8, XPM-8L) NO SON ADECUADOS PARA LAS APLICACIONES
DE SEGURIDAD.
Manual de instalación de NFS2-3030/E — N.º de pieza 52544SP:K1 07/09/2013
SLC
Canal A o B
FMM-1
amarillo (–)
púrpura (+)
rojo (+)
SLC
negro (–)
Aplicaciones de incendio/seguridad
*Si el dispositivo SLC no
coincide con el que está en
esta figura, consulte el
apéndice del manual de
SLC, que contiene cuadros
de conversión de cableado
para módulos tipo V y tipo
H.
FMM-101
