REMARQUE : Lors de la coupe de refente, verrouillez toujours
le levier de verrouillage des rails 6.

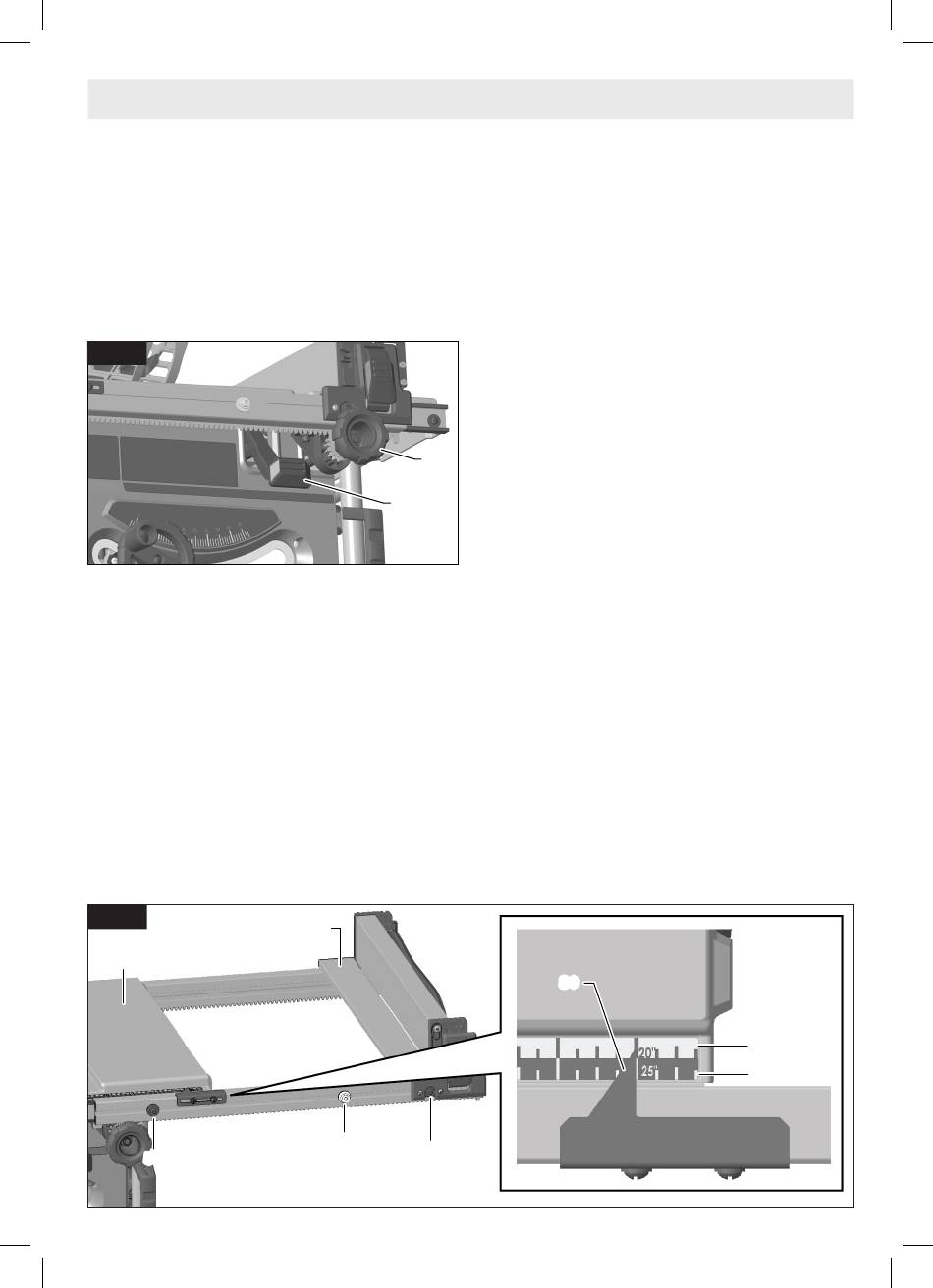

Bouton de réglage des rails
(Fig. 81)
Le bouton de réglage des rails 7 permet d'effectuer des réglages
plus petits du guide de refente 9. Avant d'utiliser le bouton de
réglage des rails 7, assurez-vous que le levier de verrouillage des
rails 6 est déverrouillé.
Fig. 81
Coupe en long
(Fig. 1, Fig. 82)
La coupe en long est la coupe d'un morceau de bois dans le sens
du grain, c'est-à-dire dans le sens de la longueur.
Positionnez le guide de refente 9 en fonction de la largeur de
coupe de refente désirée et verrouillez le guide de refente en
place. Avant de commencer la coupe de refente :
• Assurez-vous que le guide de refente 9 est parallèle à la lame
de la scie.
• Assurez-vous que le couteau séparateur 24 est correctement
aligné sur la lame de scie.
Fig. 82
position basse
13
57
1609B07947GTS18V-08 OSI 08-2022.indd 113
Utilisations basiques de la scie à table
7
6
18 sur 13 en
58
59
• Assurez-vous que le dispositif de protection contre le chocs
en retour 26 fonctionne correctement.
Lorsque la largeur de la coupe de refente est telle que le guide de
refente 9 est placé hors de la table 13, utilisez le guide basculant
18, en position de support de l'ouvrage, pour soutenir l'ouvrage à
côté du guide basculant 18.
Utilisez toujours un support d'ouvrage approprié lorsque vous
découpez de LONGUES PLANCHES ou des PANNEAUX DE
GRANDES DIMENSIONS.
Coupe en long biseautée
Lorsque vous effectuez des coupes en long biseautées sur des
ouvrages de 15 cm / 6 po ou moins de large, utilisez seulement le
guide de refente 9 sur le côté droit de la lame 32. Vous disposerez
ainsi de plus de place entre le guide de refente 9 et la lame 32
pour vous servir du bâton poussoir 8. Si le guide de refente 9 est
monté à gauche, l'ensemble de barrière de protection 25 pourrait
vous empêcher d'utiliser le bâton poussoir 8 correctement.
Utilisation du pointeur du guide de refente
(Fig. 82)
Le pointeur du guide de refente 80 montre la distance entre la
lame 32 et le guide de refente 9.
Goupilles d'indexation argentées 58 du guide de
refente : Lorsque le guide de refente 9 se trouve sur les goupilles
d'indexation argentées 57 du guide de refente, l'échelle argentée
supérieure 78 indique la position du guide de refente 9 par rap-
port au côté droit de la lame 32. Dans cette position, le guide de
refente 9 peut être utilisé de 0 cm à 50 cm / de 0 à 20 po.
Goupilles d'indexation noires droite 59 du guide de refente :
Lorsque le guide de refente 9 se trouve sur les goupilles noires
d'indexation de droite 59 du guide de refente, l'échelle noire
inférieure 79 indique la position du guide de refente 9 par rap-
port au côté droit de la lame 32. Dans cette position, le guide de
refente 9 peut être utilisé de 127 mm à 635 mm / de 5 po à 25 po.
80
-113-
78
79
