- Página 1 Edición: 1.0 · 09/03/2022 · BA 237-ES Traducción de las instrucciones de uso originales ¡Conservar para futuros usos! Instrucciones de uso V-VCS 100 | 150 y V-VCX 100 | 150 Bomba de vacío Serie V V-Series Rotativa de paleta Rotary Vane...
- Página 2 Índice Índice Introducción ..............Principios .
- Página 3 Índice Puesta en marcha y puesta fuera de servicio ........Puesta en marcha .
- Página 4 • forman parte de las siguientes bombas de vacío de paletas rotativas sumergidas en aceite de los tipos V-VCS 100 | 150 y V-VCX 100 | 150. • Describe el uso seguro y adecuado en todas las fases de la vida útil y menciona a todos los responsa- bles •...
- Página 5 Introducción Exención de responsabilidad Rogamos que entienda que no podemos asumir ninguna responsabilidad por los daños derivados de la in- observancia de estas instrucciones. Gardner Denver Schopfheim GmbH no se responsabiliza en los siguien- tes casos: • Uso no reglamentario •...
- Página 6 Seguridad Seguridad El fabricante no asume ninguna responsabilidad en el caso de daños derivados de la inobservancia de la presente documentación. Generalidades Estas instrucciones de uso contienen indicaciones básicas sobre instalación, puesta en marcha, trabajos de mantenimiento e inspección, cuya observación garantiza un funcionamiento seguro de la máquina y evita lesiones y daños materiales.
- Página 7 Seguridad Símbolo Explicación Señales de advertencia Observe todas las advertencias de seguridad con este símbolo para evi- tar lesiones y la muerte. Advierte de un peligro potencial de lesiones Advierte de una tensión peligrosa Advierte de peligro por cargas en suspensión Advierte de peligro por superficies calientes Señales de obligatoriedad Siga todas las indicaciones con este símbolo para evitar lesiones y la...
- Página 8 Seguridad Uso reglamentario La máquina es adecuada para transportar los siguientes medios: • En la versión VCS: todos los gases y mezclas de gases y aire secos que sean no explosivos, no inflamables, no agresi- vos y no tóxicos • En la versión VCX: todos los gases y mezclas de gases y aire húmedos, no explosivos, no inflamables, no agresivos y no tóxicos La máquina solo debe utilizarse en los ámbitos descritos en las instrucciones de uso:...
- Página 9 Seguridad Ø Los siguientes trabajos deben encomendarse únicamente a personal técnico cualificado que haya recibi- do la formación e instrucción necesarias para las tareas que se le asignen: • Transporte: solamente a transportistas • Instalación, puesta en marcha, trabajos de mantenimiento e inspección y búsqueda de errores: a per- sonal técnico cualificado (p.
- Página 10 Seguridad Responsabilidad de la empresa usuaria Durante todo el tiempo de funcionamiento de la máquina, la empresa usuaria debe llevar un registro del cumplimiento de los valores límite y de los intervalos de mantenimiento e inspección requeridos. La empresa usuaria debe garantizar lo siguiente: •...
- Página 11 Seguridad 2.11 Dispositivos de seguridad, funciones supervisadas La falta de dispositivos de seguridad o el mal funcionamiento de estos pueden producir condiciones de fun- cionamiento peligrosas y, en consecuencia, desajustes que entrañen peligro de muerte. Ø No modificar ni puentear los dispositivos y las funciones de seguridad Ø...
- Página 12 Transporte y almacenamiento Transporte y almacenamiento Transporte ADVERTENCIA ¡Muerte en caso de caída o vuelco de la carga transportada! La caída o vuelco de la carga transportada puede causar lesiones graves o mor- tales. Se pueden producir aplastamientos de las extremidades. Ø...
- Página 13 Transporte y almacenamiento La bomba se suministra en un palé. a) Descargar la bomba con ayuda de una apiladora o una carretilla elevadora y transportarla hasta el lugar de instalación. b) Apretar bien las armellas (Fig. 1/1). c) Para elevar la máquina, engancharla a las armellas mediante el equipo de elevación. d) Elevar la bomba del palé...

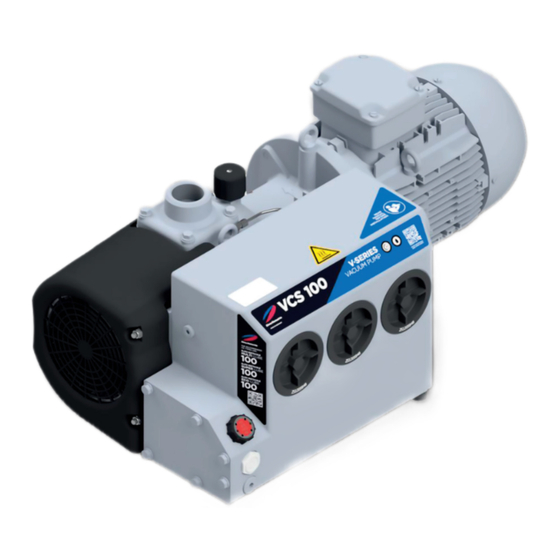

- Página 14 Boca de llenado de aceite Superficies calientes > 70 °C Mirilla de aceite Carcasa del separador de aceite Drenaje de aceite Válvula para gas estabilizador (estándar) Fig. 2 Bomba de vacío V-VCS 100 / 150 www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH...
- Página 15 Resumen del producto y funcionamiento Placa de características 21 21 S101 112 5 3036 Tipo / tamaño (variante mecánica) Número de revoluciones 50 Hz/60 Hz N.º de serie Potencia del motor 50 Hz/60 Hz Año de construcción Régimen Código de barras Data Matrix Capacidad de aspiración 50 Hz / 60 Hz...
- Página 16 Resumen del producto y funcionamiento Campos de aplicación Las bombas de vacío de paletas rotativas sumergidas en aceite V-VCS y V-VCX son idóneas para la ge- neración de vacío. A presión atmosférica, la capacidad de aspiración nominal es de 100 m /h (VCS 100) y 150 m /h (VCS 150) a 50 Hz.
- Página 17 Instalación Instalación Recomendamos encarecidamente que la instalación se realice por personal cualificado. Gardner Denver no asume ninguna responsabilidad por los daños resultantes de una instalación incorrecta. Preparación de la instalación Procure que se cumplan las siguientes condiciones: • Libre acceso a la máquina desde todos los lados •...
- Página 18 Instalación Si la máquina se instala a una altura superior a 1000 m sobre el nivel del mar, se advierte una pér- dida de potencia. Si este es el caso, consúltenos. Instalada sobre una base sólida, la máquina puede funcionar sin necesidad de anclajes. En caso de colocarla sobre una placa de base, recomendamos dotarla de monturas antivibratorias.
- Página 19 Instalación Comprobación del aceite lubricante Las bombas se suministran con un primer llenado de aceite. Por ese motivo, se puede producir una ligera coloración del aceite debido al arrastre del grafito. Esto no influye en la potencia de la bomba. a) Comprobar el nivel de aceite lubricante a través de la mirilla del aceite (Fig.
- Página 20 Puesta en marcha y puesta fuera de servicio Puesta en marcha y puesta fuera de servicio ADVERTENCIA ¡Peligro de lesiones por un funcionamiento inadecuado! El funcionamiento inadecuado de la máquina puede causar lesiones graves o mortales. Ø Utilizar la máquina solo para usos reglamentarios. Véase el capítulo 2.4. ATENCIÓN ¡Peligro de lesiones en caso de quedar atrapado o enganchado! Debido a la elevada capacidad de aspiración de la máquina, es posible que los...
- Página 21 Puesta en marcha y puesta fuera de servicio Puesta en marcha 6.1.1 Controles de instalación ADVERTENCIA ¡Peligro de lesiones! Una instalación incorrecta, la falta de dispositivos de seguridad o el mal funcio- namiento de estos pueden producir lesiones graves. Ø Poner en funcionamiento la bomba de vacío una vez que haya garantías de que la instalación se ha llevado a cabo sin errores y de que se cumplen los requisitos para la instalación, el montaje y la instalación eléctrica.
- Página 22 Puesta en marcha y puesta fuera de servicio a) Controlar el nivel de aceite a través de la mirilla (Fig. 2/I) al menos una vez al día. b) Para rellenar el aceite, la máquina debe estar desconectada y ventilada a presión atmosférica. Véase el capítulo 7.6.1 «Rellenar aceite»...
- Página 23 500 horas de servicio. El intervalo indicado de hasta 2000 o 3000 horas de servicio solamente se aplica a los aceites suministrados o autorizados por Elmo Rietschle. Encontrará una vista general al respecto en Tab. 3 en la página 32.
- Página 24 Mantenimiento y reparación Tabla de mantenimiento Intervalo Medidas de mantenimiento Capítulo (horas de servicio) diariamente Comprobación del nivel de aceite 6.2.1 Según el grado de suciedad Limpiar la bomba de vacío Al menos 1 vez al mes Comprobar la estanqueidad y el firme asiento de la —...
- Página 25 Mantenimiento y reparación Trabajos preparatorios para el mantenimiento a) Desconectar el suministro eléctrico de la instalación y asegurarla frente a una reconexión. b) Ventilar la bomba de vacío con aire atmosférico, abriendo las correderas de cierre en el lado de aspira- ción.
- Página 26 Mantenimiento y reparación Brida de aspiración Disco de tamiz Válvula para gas estabilizador Cubierta Tamiz filtrante Tornillo avellanado Disco filtrante Tornillos Fig. 6 Tamiz filtrante y válvula para gas estabilizador 7.5.2 Limpiar el filtrante de la válvula para gas estabilizador Las bombas funcionan con una válvula de lastre de gas (Fig.
- Página 27 Mantenimiento y reparación Desechar el aceite usado según la legislación medioambiental vigente. Para el funcionamiento, se recomienda emplear los siguientes aceites de Elmo Rietschle; véase la placa de aceites recomendados (Fig. 7/M) y Tab. 3 en la página 32: • MULTI-LUBE 100 •...
- Página 28 Mantenimiento y reparación Elementos de separación de aceite ¡Daños materiales por mantenimiento insuficiente! AVISO Los elementos de separación de aceite muy sucios ven reducida su función, lo que puede provocar averías en las máquinas. Ø Comprobar regularmente si los elementos de separación de aceite presentan suciedad.
- Página 29 Mantenimiento y reparación Comprobar ventilador ATENCIÓN ¡Peligro de lesiones por el uso de aire comprimido! Soplar el ventilador con aire comprimido puede causar lesiones en los ojos debi- do a cuerpos sólidos arrastrados o el polvo fino que se arremolina. Aspirar este polvo puede provocar problemas pulmonares.
- Página 30 Mantenimiento y reparación ¡Daños materiales por arranques frecuentes y elevada temperatura ambien- AVISO Los frecuentes arranques y la elevada temperatura ambiente reducen la vida útil del manguito del acoplamiento. Ø Comprobar periódicamente el desgaste del manguito del acoplamiento. Armella Acoplamiento del lado del motor Manguito del acoplamiento Acoplamiento del lado de la bomba Motor...
- Página 31 Ø Cada máquina que se envía al servicio técnico de Elmo Rietschle para su inspección, mantenimiento o reparación debe ir acompañada de una declara- ción sobre la ausencia de riesgos completamente rellenada y firmada.
- Página 32 Mantenimiento y reparación Kits de servicio técnico Referencia de material Descripción Kit de piezas de Contiene todas las piezas de desgaste. desgaste VCS 100 1029260103 VCX 100 1029270203 VCS 150 1029290103 VCX 150 1029300203 Juego de juntas 1029290101 Contiene todas las juntas. Tab.
- Página 33 Averías Averías PELIGRO ¡Peligro de muerte! Si no se detectan averías y/o su solución es insuficiente, pueden producirse lesiones graves o incluso la muerte. Ø Si la bomba se desconecta inesperadamente, no volver a ponerla en marcha bajo ningún concepto sin haber determinado antes la causa de la desco- nexión y haberla solucionado.
- Página 34 Averías Avería Causa Solución Aviso La presión de salida Fugas en el lado de aspiración Comprobar la estanqueidad y el Capítulo 7.2 (vacío máx.) no se de la bomba de vacío o en el firme asiento de la tubería y los alcanza sistema empalmes...
- Página 35 — do hasta que se evapore el agua del aceite Tab. 4 Tabla de averías (cont.) En caso de averías que no pueda solucionar, diríjase al servicio técnico de Elmo Rietschle. www.gd-elmorietschle.com © Gardner Denver Schopfheim GmbH...
- Página 36 Desmontaje y eliminación Desmontaje y eliminación Desmontaje ADVERTENCIA ¡Peligro de lesiones por sustancias perjudiciales para la salud! La contaminación causada por el uso de sustancias nocivas y medios de pro- ducción puede ser perjudicial para la salud del personal. Ø Limpiar la máquina de forma reglamentaria antes de su desmontaje. Ø...
- Página 37 Datos técnicos Datos técnicos VCS 100 VCS 150 VCX 100 VCX 150 Nivel medio de intensidad acústica 50 Hz EN ISO 3744 dB(A) 60 Hz Tolerancia ± 3 dB(A) Peso * Longitud * Ancho Altura (sin cajas de bornes) Toma de vacío G 11/2 G 11/2 G 11/2...
- Página 38 Gardner Denver Schopfheim GmbH Johann-Sutter-Straße 6+8 79650 Schopfheim · Alemania Tel. +49 7622 392-0 Fax +49 7622 392-300 Elmo Rietschle is a brand of Gardner Denver‘s Industrial Products Division and part of Blower Operations.
