ESPAÑOL

5.6 MARCADORES DE HILERAS

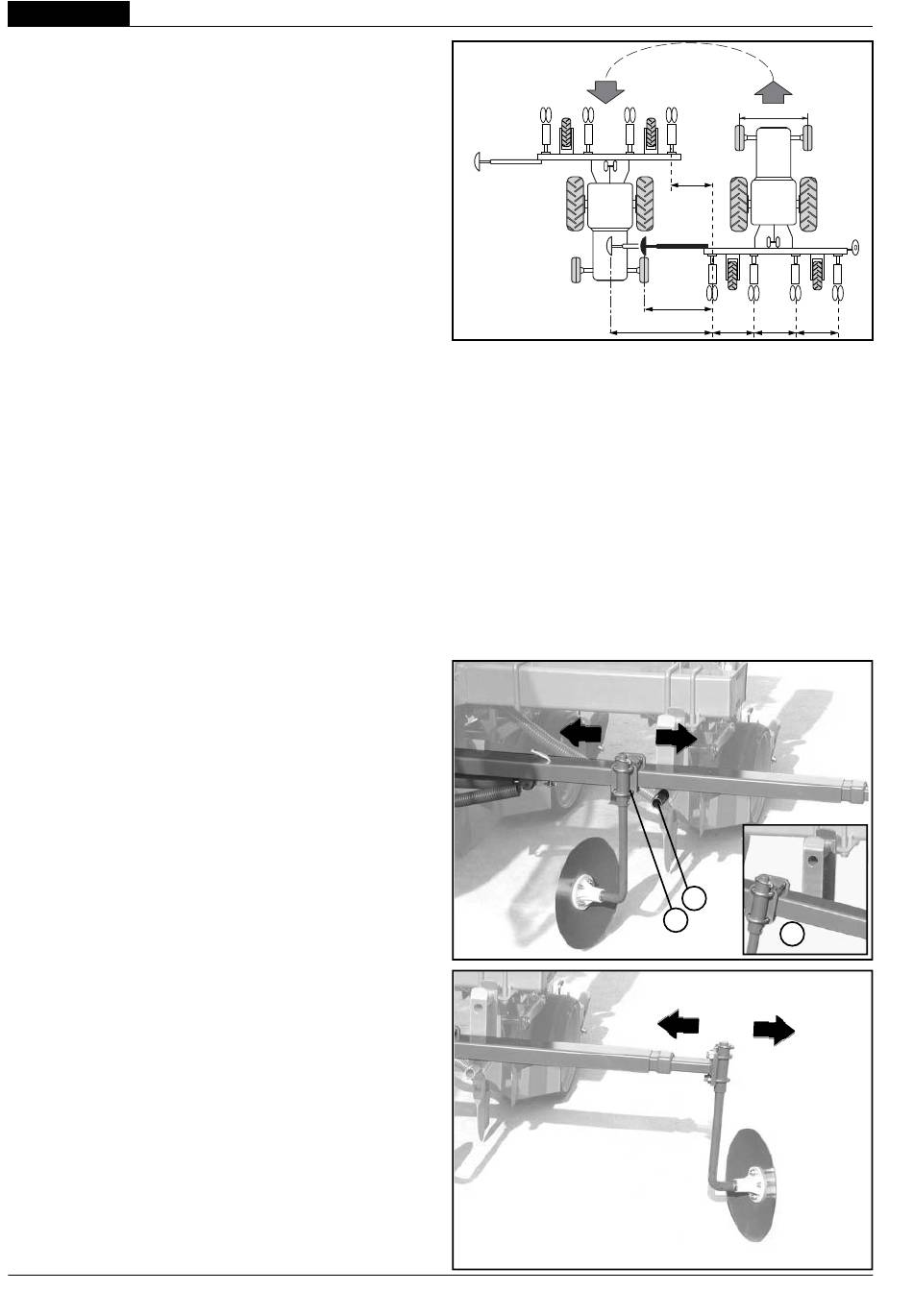

El marcador de hileras es un dispositvo que traza una línea de
referencia en el terreno, paralela al recorrido del tractor. Cuando
el tractor haya terminado la carrera e invertido la marcha, se
procederá corriendo sobre la línea de referencia con una de las
ruedas anteriores (L1, Fig. 48) o con el centro del tractor (L2,
Fig. 48) según el marcasurcos utilizado,
en donde:
L = distancia entre el último elemento externo y el marcador de
hileras;
D = distancia entre las hileras;
N = número de los elementos en función;
C = anchura entre rueda y rueda del tractor;
Con cada nueva pasada, la sembradora deberá trazar una línea
de referencia del lado opuesto a la de la pasada anterior.
La inversión de los brazos marcadores es accionada por el distri-
buidor hidráulico del tractor tras haber seleccionado desde la caja
de paso la función marcador de hileras (C, Fig. 13).
El dispositivo marcador de surcos incorpora una válvula que ac-
ciona alternativamente los dos brazos, reduciendo el empleo a un
distribuidor hidráulico único del tractor. Cuando no use la instala-
ción, proteja las conexiones rápidas con las tapas correspondientes
y coloque los tubos hidráulicos en su soporte.

5.6.1 REGULACION DE LOS DISCOS MARCADORES DE HILERAS

Según la distancia entre hileras escogida, fi je el disco marcador
de hileras sujetándolo con el pasador de bloqueo:
- Fig. 49 para distancia entre hileras 45-50;
- Fig. 50 para distancia entre hileras 60-70-75.
CUIDADO: Con una distancia entre hileras 45 cm quite el so-
porte brazo (2, Fig. 49) tal como muestra el recuadro A (Fig. 49)
182 - ES
EMPLEO Y MANTENIMIENTO
fi g. 48
fi g. 49
fi g. 50
-
C
D
L1
L2 D D D
2
1
A
