2.4.

Ferritas y cableado de tarjetas opcionales

2.4.1.

Ferritas

Para cumplir con ciertos límites de emisiones de ruido eléctrico y para proteger la IND780 de
interferencia externas, es necesario instalar un núcleo de ferrita en cada cable conectado a la
terminal. Se suministran dos tipos de ferritas con la terminal básica, y se pueden suministrar
adicionales con cada una de las opciones.
•
•
•
Para instalar la ferrita de centro grande en el cable eléctrico de montaje en panel, retire el
aislamiento y blindaje del extremo del cable. Antes de fijar el conector de energía, coloque los
cables azul y café a través del núcleo y haga dos vueltas alrededor de la parte de afuera del
núcleo, cada vez corriendo los cables a través del centro nuevamente. Observe que el cable de
tierra verde con amarillo no pasa por el centro. En forma similar, en el cable de celda de carga
analógica, envuelva los cables individuales alrededor del núcleo de ferrita dos veces para reducir
los efectos del ruido e interferencia eléctrica.
Cuando se usa una ferrita tipo abrazadera, puede formarse un bucle en el cable y la ferrita fijarse
sobre el punto donde el cable se empalma sobre sí mismo. El cable terminado o los alambres
individuales pueden enredarse sobre la ferrita.
64057253 | 14 | 08/2014
Las ferritas de abrazadera grande pueden fijarse en los cables grandes como los de Ethernet,
USB y algunos cables de PLC.
Las ferritas de núcleo grande se usan con el cable eléctrico de montaje en panel, interfase
serial y cable de celda de carga analógica.
Las ferritas de abrazadera pequeña se usan en el cable de conexión a tierra en la tarjeta
POWERCELL MTX. En este caso no se requieren vueltas.

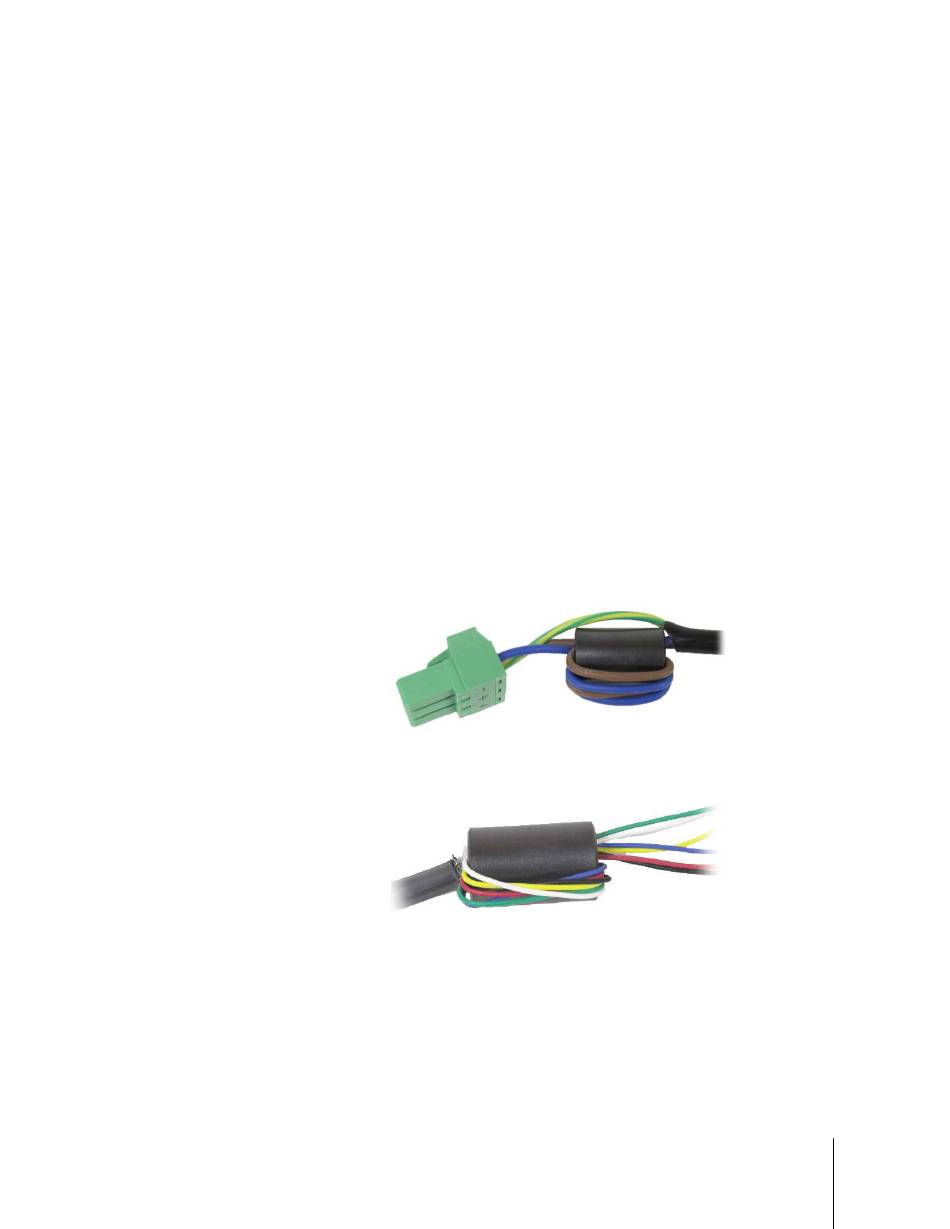

Figura 2-15: Núcleo de ferrita sobre el cable eléctrico de montaje en panel
Figura 2-16: Núcleo de ferrita sobre el cable de celda de carga analógica
