4 PROFINET IO con FHPP

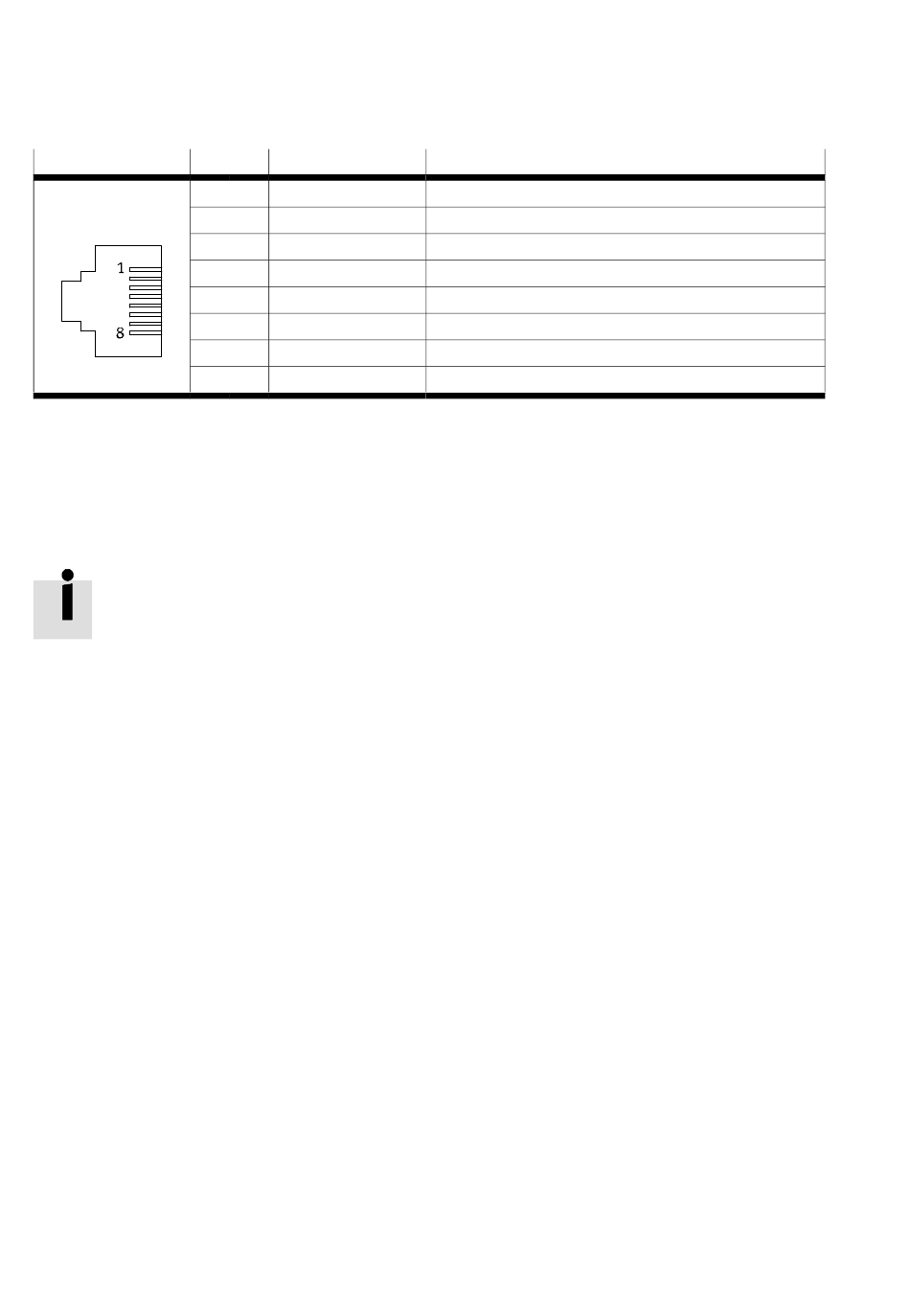

4.2.4 Asignación de contactos de la interfaz PROFINET
Casquillo Nº pin
1
2
3
4
5
6
7
8
Tab. 4.4 Asignación de contactos: interfaz PROFINET
4.2.5 Cableado de cobre PROFINET
Los cables PROFINET son cables de 4 hilos de cobre blindados. Los hilos están marcados con colores.
La distancia máxima puenteable entre los puntos finales de comunicación en el cableado de cobre es
de 100 m. Este tramo de transmisión está definido como PROFINET End-to-End Link.
Utilice únicamente cableado específico para PROFINET conforme a la Conformance
Class B. è EN 61784-5-3
50
Denominación Descripción
RX– Señal – del receptor
RX+ Señal + del receptor
TX+ Señal – de envío
- No asignado
- No asignado
TX+ Señal + de envío
- No asignado
- No asignado
