2.1.2

CONTROLAR NIVEL DE ACEITE Y CAMBIO DE ACEITE

Aceite para engranajes SAE 80 W - 90 API GL5, también se puede usar SAE 85 W - 90 API GL4 (conforme
a DIN 51512)
Control del nivel de aceite:
- Operar la máquina para dejar calentarse el engranaje de ruedas.

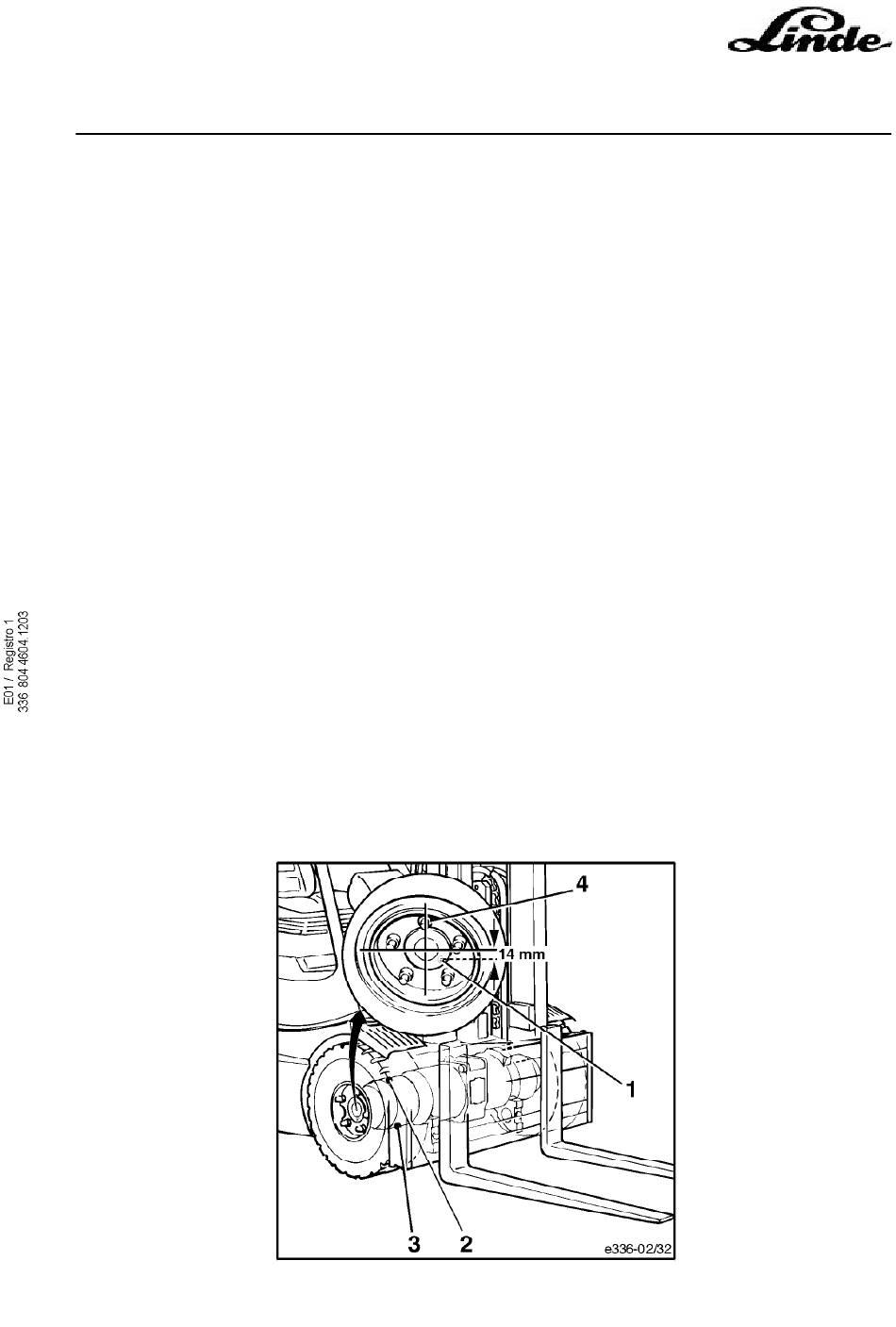

- Estacionar la máquina de manera que el tornillo de rueda (4) está arriba. El tornillo de control se
encuentra aprox. 14 mm por debajo de la línea horizontal.
- Desenroscar tornillo de control (3). El aceite tiene que alcanzar el borde inferior del agujero del tornillo
de control (1).
- Enroscar tornillo de control (1) y apretarlo aplicando un par de apriete de 20 Nm.
Cambio da aceite
- Operar la máquina para dejar calentarse el engranaje de ruedas.
- Estacionar la máquina de manera que el tornillo de rueda (4) está arriba. El tornillo de control se
encuentra aprox. 14 mm por debajo de la línea horizontal.
- Desmontar la rueda.
- Limpiar la zona del tornillo de rellenado, tapón de vaciado y tornillo de control.
- Poner una bandeja colectora por debajo del tapón de vaciado (3).
- Desenroscar tornillo de control (1), tornillo de rellenado (2) y tapón de vaciado (3) y dejar salir el aceite
de engranaje completamente.
- Limpiar tapón colector magnético del tapón de vaciado (3).
- Enroscar tapón de vaciado (3) y apretarlo aplicando un par de apriete de 20 Nm.
3
- Rellenar 450 cm de aceite para engranajes por el agujero de rellenado (2) y esperar 5 minutos.
- El aceite tiene que alcanzar el borde inferior del agujero del tornillo de control (1).
- Enroscar tornillo de control (1) y apretarlo aplicando un par de apriete de 20 Nm.
- Enroscar tornillo de rellenado (2) y apretarlo aplicando un par de 35 Nm.
