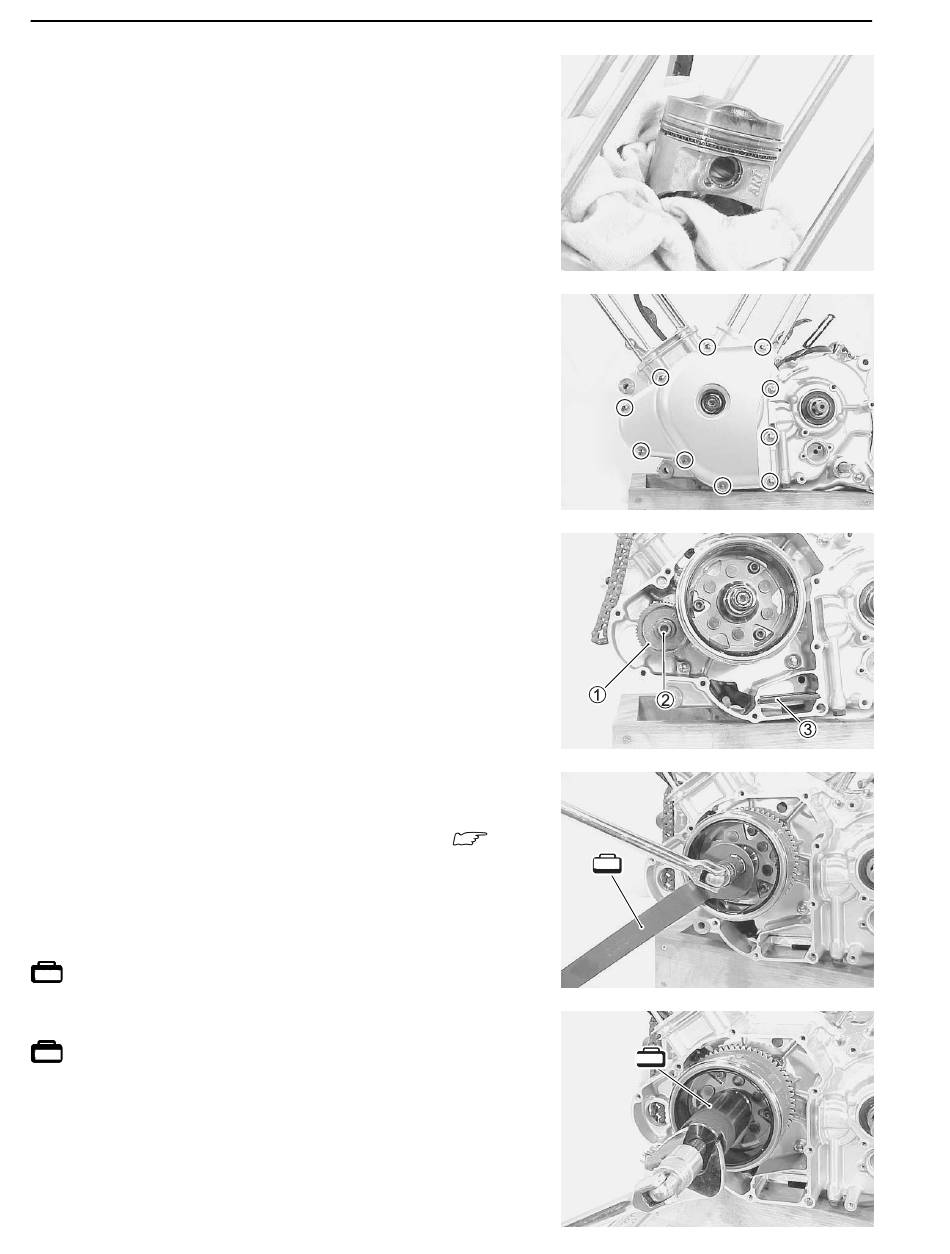

3-14 MOTOR
PISTÓN
• Coloque un trapo limpio sobre la base del cilindro para evitar
que se caigan los circlips del bulón en el cárter. Quite los circlips
del bulón con unos alicates de puntas largas.
• Saque los bulones con la herramienta adecuada.
NOTA:
Grabe el cilindro correspondiente en la cabeza de los respectivos
pistones.
TAPA DEL GENERADOR
• Quite la tapa del generador.
• Quite la rueda intermedia del arranque 1 y el eje 2.
• Quite el filtro del carter de aceite 3.

ROTOR DEL GENERADOR

NOTA:
Para quitar la tuerca del piñón conductor primario (
no extraiga el rotor del generador. El rotor del generador se
utiliza para sacar la tuerca del piñón conductor primario.
• Con el rotor inmovilizado por la herramienta especial, afloje el
tornillo del rotor.
09930-44530: Sujeción del rotor
HERR
• Extraiga el rotor usando la herramienta especial.
09930-32610: Extractor de rotor
HERR
3-17),
HERR
HERR
