ADVERTENCIA
Un enrutado incorrecto de los cables de la batería
podría dañar el tractor y los cables, causando
chispas. Las chispas podrían hacer explotar los
gases de la batería, causando lesiones personales.
• Desconecte siempre el cable negativo (negro) de
la batería antes de desconectar el cable positivo
(rojo).
• Conecte siempre el cable positivo (rojo) de
la batería antes de conectar el cable negativo
(negro).
5
Instalación del enfriador de
aceite opcional
No se necesitan piezas
Procedimiento
Si va a utilizar la máquina en climas cálidos, con temperatura
ambiente superior a los 29 °C, o la va a usar en condiciones
duras (segar zonas que no sean greens, por ejemplo la siega
de calles o el verticorte), instale un Kit de enfriador del aceite
hidráulico, Pieza Nº 119-1691, en la máquina.
6
Instalación de los ganchos de
los recogedores
Piezas necesarias en este paso:
6 Enganche del recogedor
12 Pernos con arandela prensada
Procedimiento
Instale los 6 ganchos de los recogedores en los extremos de
las barras de los brazos de suspensión usando 12 pernos con
arandela prensada (Figura 9).
1. Perno con arandela
prensada
2. Enganche del recogedor
7
Instalación de las unidades de
corte
Piezas necesarias en este paso:
1 Barra de ajuste
3 Unidad de corte (Modelo 04613, 04614 o 04615)
3 Peso superior de la unidad de corte
6 Pernos de cabeza hexagonal
3 Recogedor
Procedimiento
Nota: Antes de afilar, ajustar la altura de corte o realizar
otros procedimientos de mantenimiento sobre las unidades
de corte, guarde los motores de los molinetes de las unidades
de corte en el lugar de almacenamiento situado en la parte
delantera de los brazos de suspensión para evitar que se
dañen.
Importante: No eleve la suspensión a la posición de
transporte cuando los motores del molinete están en los
soportes del bastidor de la máquina. Podrían dañarse
los motores o las mangueras.
Importante: Cuando sea necesario inclinar la
unidad de corte para tener acceso al conjunto de
contracuchilla/molinete, apoye la parte trasera de
la unidad de corte de manera que las tuercas de los
extremos traseros de los tornillos de ajuste de la barra
de asiento no descansen sobre la superficie de trabajo
(Figura 10).
16

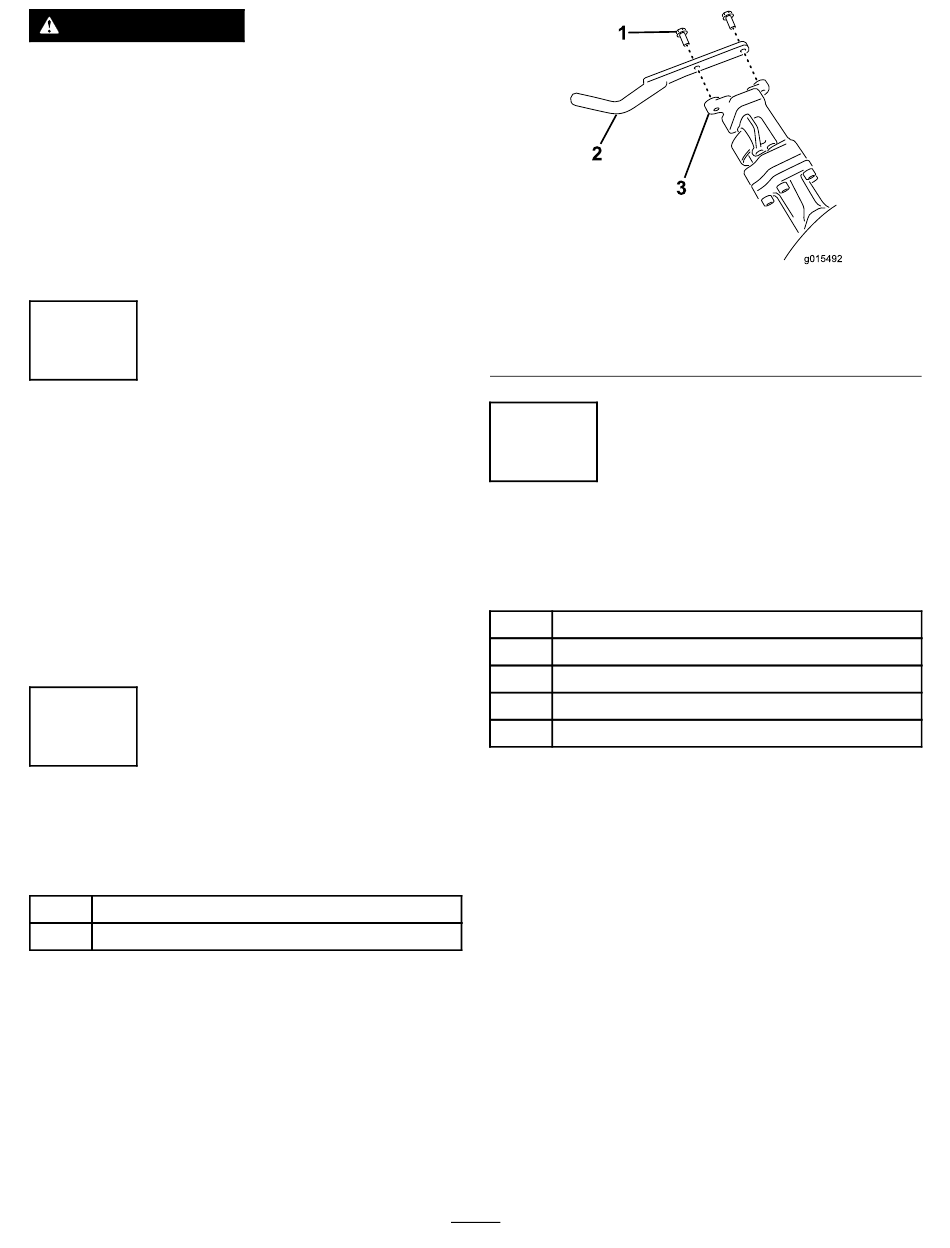

Figura 9
3. Barra del brazo de
suspensión
