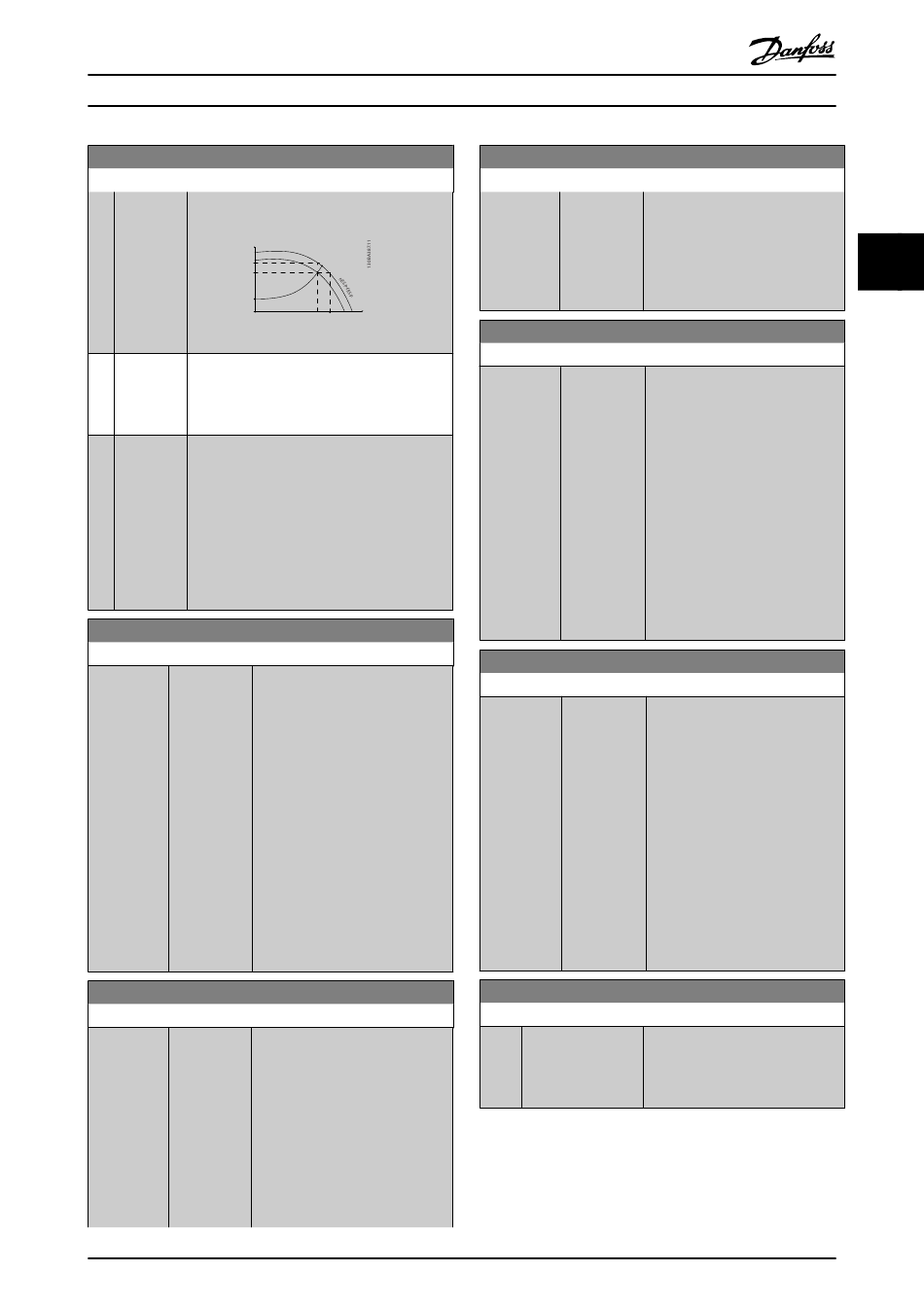

Descripción del parámetro
22-82 Cálculo punto de trabajo
Option:
Función:
sumará el punto de trabajo de diseño del
sistema A.
H
(altura)
H ESP
P22-88
H DISEÑO
Valor de consigna
H MÍN
P22-83 /
P22-84
Curva de control
P22-87
[0]
Desactivado Desactivado [0]: cálculo del punto de trabajo no
activo. Para utilizar cuando se conozca la
*
velocidad en el punto de diseño (ver tabla
arriba).
[1] Activado
Activado [1]: el cálculo del punto de trabajo está
activo. Al habilitar este parámetro se permite el
cálculo del punto de trabajo de diseño del
sistema a la velocidad de 50 / 60 Hz, a partir del
conjunto de datos de los 22-83 Velocidad sin
caudal [RPM], 22-84 Velocidad sin caudal [Hz],
22-87 Presión a velocidad sin caudal, 22-88 Presión
a velocidad nominal, 22-89 Caudal en punto de
diseño y 22-90 Caudal a velocidad nominal.
22-83 Velocidad sin caudal [RPM]
Range:
Función:
Application
[Application
Resolución 1 rpm.
dependent
dependant]
Se debe introducir aquí la velocidad
*
del motor, en rpm, para la cual el
caudal es cero y se alcanza la
presión mínima H
vamente, puede introducirse la
velocidad en Hz en el
22-84 Velocidad sin caudal [Hz]. Si se
decide utilizar rpm en el 0-02 Unidad
de velocidad de motor, entonces
debe utilizarse también el
22-85 Velocidad punto diseño [RPM].
El cierre de las válvulas y la
reducción de la velocidad hasta
alcanzar la presión mínima H
determinará este valor.
22-84 Velocidad sin caudal [Hz]
Range:
Función:
Application
[Application
Resolución 0,033 Hz.
dependent
dependant]
*
La velocidad del motor a la cual se
ha detenido efectivamente el caudal
y se ha conseguido la presión
mínima H
en Hz. Alternativamente, puede
introducirse la velocidad en rpm en
el 22-83 Velocidad sin caudal [RPM].
Si se decide utilizar Hz en el
0-02 Unidad de velocidad de motor,
Guía de programación del convertidor de frecuencia VLT
D B
A
C
Q DISEÑO
Q ESP
Q
(caudal)
P22-89
P22-90
. Alternati-
MÍN
MÍN
debe especificarse aquí
MIN
®
MG.11.CB.05 - VLT
es una marca registrada de Danfoss.
22-84 Velocidad sin caudal [Hz]
Range:
Función:
entonces también debe utilizarse el
22-86 Velocidad punto diseño [Hz]. El
cierre de las válvulas y la reducción
de la velocidad hasta alcanzar la
presión mínima H
este valor.
22-85 Velocidad punto diseño [RPM]
Range:
Función:
Application
[Application
Resolución 1 rpm.
dependent
dependant]
*
Solo es visible cuando el
22-82 Cálculo punto de trabajo está
ajustado a Desactivado. Se debe
introducir aquí, en rpm, la velocidad
del motor a la que se alcanza el
punto de trabajo de diseño del
sistema. Alternativamente, puede
introducirse la velocidad en Hz en el
22-86 Velocidad punto diseño [Hz]. Si
se decide utilizar rpm en el
0-02 Unidad de velocidad de motor,
entonces debe utilizarse también el
22-83 Velocidad sin caudal [RPM].
22-86 Velocidad punto diseño [Hz]
Range:
Application
[Application
Resolución 0,033 Hz.
dependent
dependant]
*
Solo es visible cuando el
22-82 Cálculo punto de trabajo está
ajustado a Desactivado. Debe
introducirse aquí la velocidad del
motor, en Hz, a la que se alcanza el
punto de trabajo de diseño del
sistema. Alternativamente, puede
introducirse la velocidad en rpm en
el 22-85 Velocidad punto diseño
[RPM]. Si se decide utilizar Hz en el
0-02 Unidad de velocidad de motor,
entonces también debe utilizarse el
22-83 Velocidad sin caudal [RPM].
22-87 Presión a velocidad sin caudal
Range:
Función:
0.000
[Application
Especifique la presión H
*
dependant]
corresponde a la velocidad sin
caudal en unidades de referencia /
realimentación.
Consulte también el punto D del 22-82 Cálculo punto de
trabajo.
®
HVAC
determinará
MIN
Función:
que
MÍN
165
3
3
