Mantenimiento de la caja de
engranajes
Comprobación del nivel del aceite de la
caja de engranajes
Intervalo de mantenimiento: Cada 100 horas
Utilice aceite lubricante sintético para engranajes
SAE 75W–90.
1. Aparque la máquina en una superficie nivelada.
2. Desengrane la TDF, ponga las palancas de control en
posición de bloqueo/punto muerto, y ponga el freno
de estacionamiento.
3. Pare el motor, retire la llave y espere a que se detengan
todas las piezas en movimiento antes de abandonar el
puesto del operador.
4. Retire el tapón lateral o trasero de la caja de engranajes
(Figura 63).
5. El nivel de aceite debe llegar hasta el orificio de la caja
de engranajes.
6. Añada más aceite si es necesario hasta que llegue al
nivel correcto.

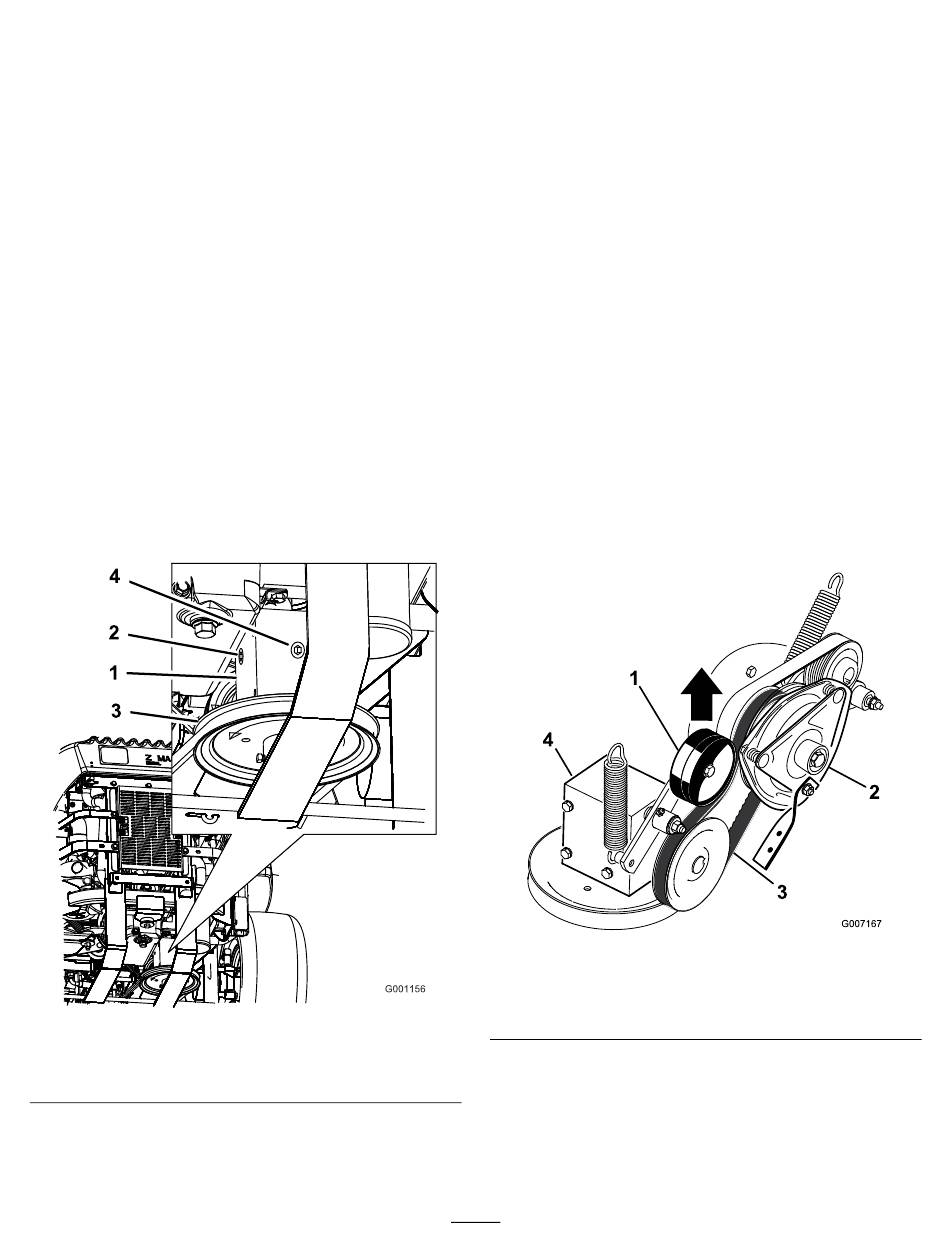

Figura 63
1. Caja de engranajes
2. Tapón lateral
3. Tapón trasero
4. Polea
Cómo cambiar el aceite de la caja de
engranajes
Intervalo de mantenimiento: Después de las primeras 100
horas
Cada año
Póngase en contacto con el Servicio Técnico Autorizado para
cambiar el aceite de la caja de engranajes.
Ajuste del embrague eléctrico
Intervalo de mantenimiento: Cada 500 horas
El embrague es ajustable con el fin de asegurar el engranado y
frenado correctos.
1. Desengrane la TDF, ponga las palancas de control en
posición de bloqueo/punto muerto, y ponga el freno
de estacionamiento.
2. Pare el motor, retire la llave y espere a que se detengan
todas las piezas en movimiento antes de abandonar el
puesto del operador.
3. Incline el asiento hacia adelante, afloje los pernos y
retire el panel delantero del motor.
4. Tire hacia arriba de la polea tensora a resorte de la
correa de la TDF, y retire la correa de la polea del
embrague (Figura
1. Polea a resorte
2. Embrague
5. Desenchufe el conector eléctrico del embrague
65).
6. Retire los pernos que sujetan la correa de goma del
embrague al bastidor del cortacésped
7. Retire el perno central que sujeta el embrague al eje del
motor, y retire el embrague y la chaveta
50
64).
Figura 64
3. Correa de transmisión de
la TDF
4. Caja de engranajes
(Figura
(Figura
(Figura
65).
65).
