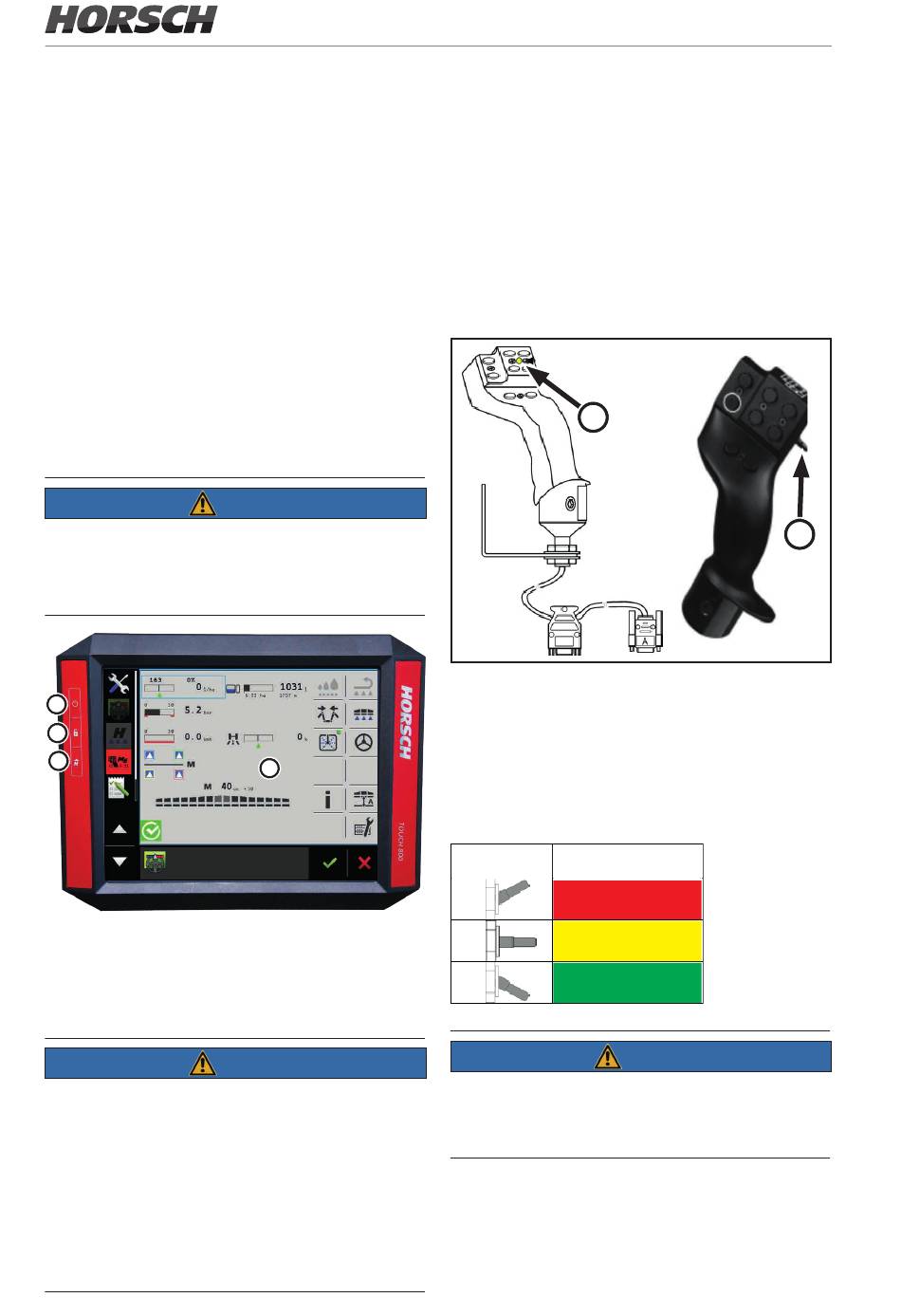

3.29 Terminal de control
principal
La operación de pulverizado se controla median-
te el terminal en la cabina del tractor.
En la interfaz de mando gráfica se muestran y
controlan la configuración y los valores de me-
dición actuales en la operación de pulverizado.
Introducción y supervisión de los datos en la
¾
operación de pulverizado.
La pulverizadora emplea de serie el terminal
ISOBUS Touch 800.
De forma alternativa se pueden emplear tam-
bién otros terminales ISOBUS. Esto deberá
consultarse primero con el Servicio HORSCH
LEEB antes de usar.
¡Las máquinas operadas a través del ISOBUS
del tractor, están siempre activas a través del
borne 15 del tractor, aunque el terminal de má-
quinas esté desactivado!
1
2
3
Terminal Touch 800
1 Encender y apagar el terminal
2 Crear capturas de pantalla
3 Graba la alineación de ventanas
4 Pantalla táctil
¡La descripción exhaustiva se puede consul-
¾
tar en el manual de servicio suministrado con
el terminal de mando Touch 800!
¡Consultar el manejo del software de la pulve-
¾
rizadora en el manual del terminal HORSCH
suministrado!
¡Si emplea un terminal alternativo, tener en
¾
cuenta el manual de servicio correspondiente
del fabricante!
66
AVISO
4
AVISO
3.30 Joystick
El joystick es un elemento de mando compatible
con ISOBUS que se puede conectar adicional-
mente al terminal para facilitar el manejo.
Contiene las funciones más usadas durante el
trabajo. Estas se pueden seleccionar de forma
rápida, sencilla y al tacto.
El número de pantallas se reduce por el uso del
joystick lo que ofrece una mejor visión general.
1
El joystick tiene 8 teclas en la parte delantera
y un interruptor en el lateral derecho (2).
Con el interruptor se puede seleccionar uno de
los 3 niveles. El nivel ajustado en el momento
se muestra en la parte delantera con un LED
de color (1).
LED de color con
Posición de
interruptor
el estado
Rojo
Amarillo
Verde
Encontrará más información sobre el manejo
y la configuración del joystick en el manual de
instrucciones del terminal de HORSCH.
2
AVISO
