Puede que los pernos de anclaje de la plataforma de cimentación
se suministren in situ, antes que la propia fosa. Es posible, por
tanto, instalar los pernos de anclaje y llevar a cabo una prueba
de tensión antes de la llegada de la estación de bombeo al lugar
de instalación.
Si la estación de bombeo se instala en un suelo/
entorno corrosivo, los pernos de anclaje galvaniza-
dos podrían corroerse. En tal caso, use pernos de
anclaje de otro material.
Para más información, póngase en contacto con su
sucursal local de Grundfos.
Durante la prueba de tensión, cada perno de anclaje
debe ser capaz de soportar 20 kN (2000 kg).
Si la plataforma de cimentación se fragua in situ, la
superficie de la misma deberá alisarse hasta obtener
una superficie suave.
Si la plataforma de cimentación debe fraguarse in
situ, consulte las dimensiones del encofrado en el
documento 98697625. El documento está disponible
en Grundfos Product Center.
Use este código QR o la dirección indicada a continua-
ción para acceder al documento.
net.grundfos.com/qr/i/98697625
4.2 Instalación de la fosa
Compruebe que la fosa no sufra ningún daño externo
antes de introducirla. Una vez instalada la fosa,
Grundfos no se hace responsable de los posibles
daños.
PRECAUCIÓN
Riesgo de hundimiento
Lesión personal leve o moderada
- La grúa debe apoyarse a una distancia adecuada
de la fosa para evitar que el orificio de la fosa se
hunda. Trabaje de acuerdo con las normativas
locales.
Antes de bajar la fosa, apriete las diferentes conexio-
nes; puede que se hayan aflojado durante el trans-
porte.
1. Limpie la superficie de la plataforma de cimentación, asegu-
rándose de que no existan materiales ni objetos entre la pla-
taforma de cimentación y la brida de montaje de la fosa.
2. Ice la fosa por las argollas de izado y colóquela en el centro
del círculo formado por los pernos de anclaje de la plataforma
de cimentación.
6

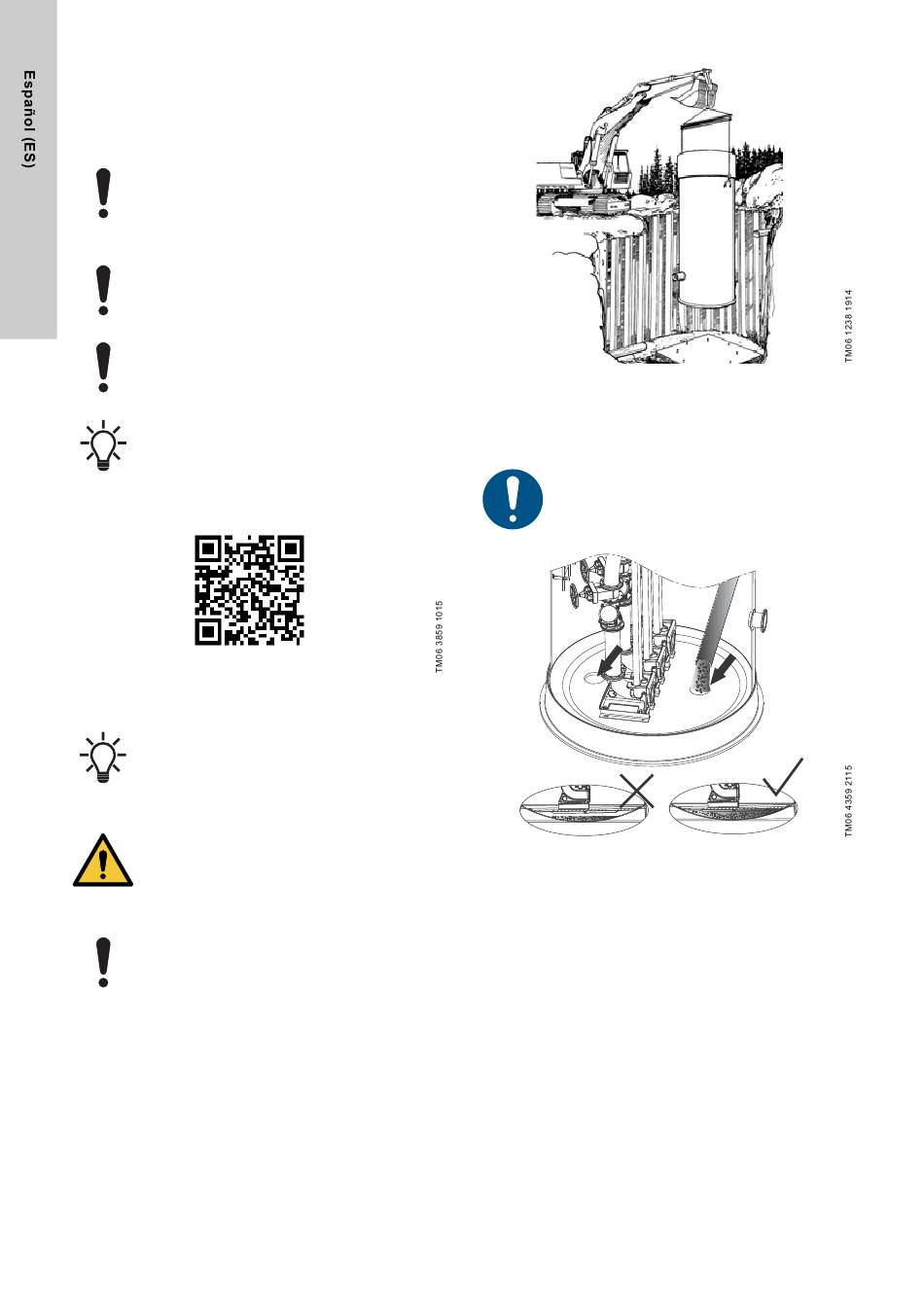

Fig. 6 Descenso de la fosa
3. Coloque la fosa de modo que las bridas se encuentren situa-
das correctamente en relación con las tuberías de entrada y
salida.
En fosas de 2,0, 2,2 o 3,0 m de diámetro con tube-
rías de salida de tamaño superior a DN 150 y dos
orificios en el fondo, el hueco situado bajo el fondo
de la fosa debe rellenarse de cemento para evitar
vibraciones. Consulte la fig. 7.
Fig. 7 Cómo rellenar el hueco de cemento
