- Página 1 Adaptador de prueba de estaciones de carga de vehículos eléctricos Manual del usuario PN 5278136, April 2021 (Spanish) © 2021 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
-
Página 2: Introducción
Tabla 1. Símbolos Introducción El FEV100 (el Producto) sirve para probar el funcionamiento y la seguridad de las estaciones de carga de CA de nivel 2 (208 V CA o 240 V CA) y nivel 1 (120 V CA). Con este adaptador, las estaciones de carga se prueban de acuerdo con la norma SAE J1772. -
Página 3: Información Sobre Seguridad
Información sobre seguridad Una Advertencia identifica condiciones y procedimientos que son peligrosos para el usuario. Una Precaución identifica condiciones y procedimientos que pueden causar daños en el producto o en el equipo que se prueba. WX Advertencia Para evitar posibles lesiones o descargas eléctricas: •... -
Página 4: Transporte Y Almacenamiento
PE • Prueba de la señal CP del piloto de control Componentes del kit El kit FLK-FEV100/TY1 incluye los siguientes elementos: Adaptador de prueba FLK-FEV100/BASIC Conector y cable FLK-FEV-COM/TY1 de tipo 1 Estuche de transporte flexible Manual del usuario... -
Página 5: Descripción De Las Marcas De Advertencia Del Panel Frontal
Descripción de las marcas de advertencia del panel frontal Terminales con salida de baja tensión (aprox. ±12 V) alimentados por la estación de carga. El terminal marcado está conectado a PE. Úselos únicamente para realizar pruebas. Los terminales CP Signal Output pueden ser peligrosos si hay un error en la estación de carga o si el cableado es incorrecto. -
Página 6: Comprobación De Estaciones De Carga

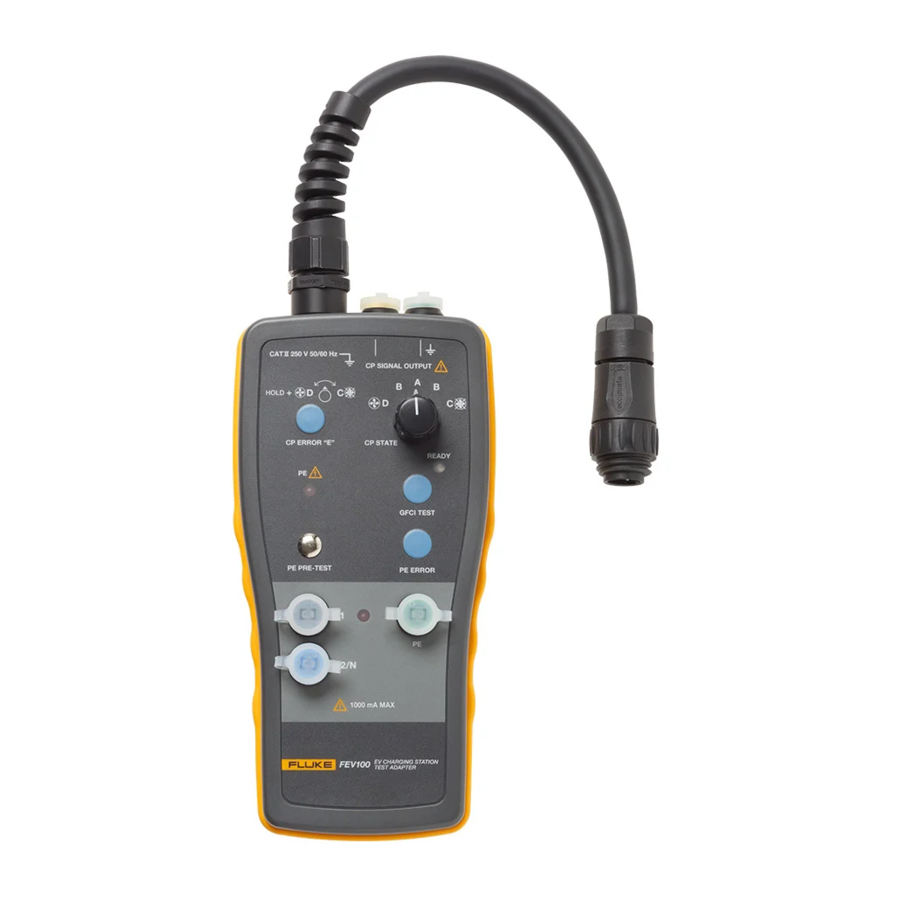

Figura 3. Parte superior del Producto Entrada del cable de prueba Terminal CP Signal Output (amarillo) Terminal CP Signal Output (conectado a PE) (verde) Figura 4. Parte posterior del Producto Comprobación de estaciones de carga WX Advertencia Para evitar posibles descargas eléctricas, incendios o lesiones: •... - Página 7 El adaptador es compatible con los instrumentos de medida y prueba de Fluke y Amprobe. Prueba previa de la protección de puesta a tierra La función de seguridad de la prueba previa de puesta a tierra J permite al...
- Página 8 Resistencia Tensión en Marca del Estado del vehículo estado del entre CP el terminal eléctrico (VE) vehículo y PE de CP ±12 V ∞ Abierto ( VE no conectado 1 kHz VE conectado, no +9 V / -12 V 2,74 kΩ preparado para cargar 1 kHz VE conectado, ventilación...
- Página 9 Comprobación de la corriente de carga máxima: 1. Conecte el adaptador a la estación de carga y seleccione el estado C o D con el interruptor giratorio en función del tipo de estación para iniciar el ciclo de carga. 2. Conecte un multímetro con función de ciclo de trabajo a los terminales del piloto de control (CP) situados en la parte superior del adaptador.
- Página 10 Estados de error: Ciclo de trabajo = 0 % (ciclo de trabajo < 3 %), estado F o E (consulte la norma SAE J1772); no se permite la carga Ciclo de trabajo = 5 % (4,5 % ≤ ciclo de trabajo ≤ 5,5 %), indica que se necesita comunicación digital 7 % <...
-
Página 11: Mantenimiento
Simulación de error de tierra (fallo a tierra) El botón de error de tierra simula una interrupción del conductor de tierra. Como resultado, se cancela el proceso de carga pendiente y se evita que se ejecuten nuevos procesos de carga. Mantenimiento Si se utiliza el adaptador de prueba de acuerdo con el Manual del usuario, no es necesario realizar ningún mantenimiento especial. -
Página 12: Especificaciones
Especificaciones Características generales Tensión de entrada ..... U = 120 V, U = 120 V, U = 208 V, L1/N L2/N L1/L2 60 Hz (sistema trifásico) o = 120 V, U = 120 V, U = 240 V, L1/N L2/N L1/L2 60 Hz (sistema monofásico), fluctuaciones de tensión de ±10 % del... - Página 13 GARANTÍA LIMITADA Y LIMITACIÓN DE RESPONSABILIDAD Todo producto de Fluke está garantizado contra defectos en los materiales y en la mano de obra en condiciones normales de utilización y mantenimiento. El periodo de garantía es de tres años y comienza en la fecha de envío. Las piezas de repuesto, reparaciones y servicios están garantizados por 90 días.
