MANUAL DEL OPERADOR DE LA NTC55
Calibración de sensor de giro

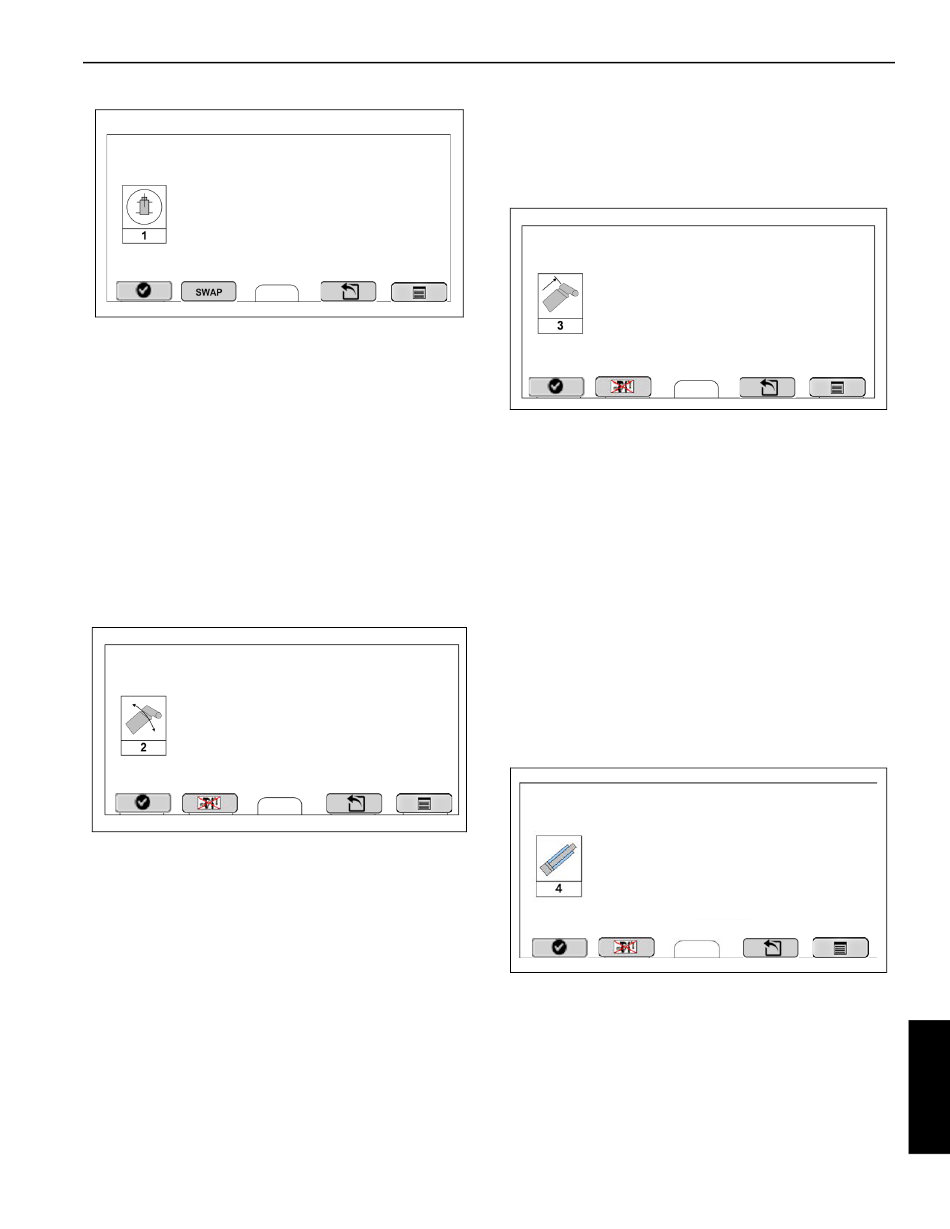

ALINEE LA PLANCHA DE CONTRAPESO CONECTADA A LA
TORRETA CON LOS PASADORES EN LA PARTE
DELANTERA DEL BASTIDOR INFERIOR
LA PLUMA DEBE QUEDAR POR SOBRE LA PARTE
TRASERA DE LA MÁQUINA A UN ÁNGULO DE GIRO DE 180°
Gire la torreta con el contrapeso montado hasta que el con-
trapeso se alinee con los pasadores de almacenamiento en
el bastidor inferior, luego seleccione OK en la pantalla de
calibración del sensor de giro.
Calibración de ángulo de la pluma
Seleccione 2 en la pantalla del menú principal de calibración
de sensores para iniciar la calibración del ángulo de la
pluma.
Nivele el camión y emplace sus estabilizadores antes de ini-
ciar el procedimiento de calibración del ángulo de la pluma.
Es necesario medir el ángulo de la pluma con precisión utili-
zando un inclinómetro para efectuar una calibración precisa.
Calibración de ángulo de la pluma
MUEVA LA PLUMA A 0°
OPRIMA OK
MUEVA LA PLUMA A 40°
OPRIMA OK
MUEVA LA PLUMA A 65°
OPRIMA OK
Seleccione 2 en la pantalla del Menú principal de calibración
de sensores para iniciar la calibración del ángulo de la
pluma.
Se muestran tres posiciones de calibración de a una a la vez
empezando por la posición de 0° en la pantalla de calibra-
ción del ángulo de la pluma. Una vez que se oprime OK para
la posición de 0°, se activa la posición de 40°, y luego el
ángulo de pluma de 65°.
Si el sistema de RCL determina que el sensor no está dentro
de la gama cero establecida, aparecerá una pantalla de
error. El sensor luego tendrá que ponerse a cero manual-
mente dentro del carrete del ángulo de largo.
National Crane
7623-34b
OPRIMA "OK"
7623-36
Published 3-26-2018 Control # 646-01
LIMITADOR DE CAPACIDAD NOMINAL
Calibración de largo de la pluma
Seleccione 3 en la pantalla del menú principal de calibración
de sensores (página 7-16) para iniciar la calibración de lon-
gitud de la pluma.
Calibración de largo de la pluma
RETRAIGA LA PLUMA COMPLETAMENTE
OPRIMA OK
RETRAIGA LA PLUMA COMPLETAMENTE
OPRIMA OK
Se muestran dos posiciones de calibración de a una a la vez
empezando por la posición totalmente retraída en la pantalla
de calibración de largo de la pluma.
Una vez que se oprime OK para la posición totalmente
retraída, se activa y aparecerá la posición totalmente exten-
dida.
Calibración de sensor de presión del lado de
varilla
Cada transductor debe calibrarse a la posición cero de
forma separada. Para poner a cero el transductor del lado de
varilla, se debe desconectar el cable eléctrico del transduc-
tor de base.
Seleccione 4 en la pantalla del menú principal de calibración
de sensores (página 7-16) para iniciar la calibración de pre-
sión del lado de varilla del cilindro.
Calibración de sensor de presión del lado de varilla
CALIBRACIÓN DEL TRANSDUCTOR DEL LADO DE VARILLA
DESCONECTE EL CABLE ELÉCTRICO QUE
VA AL TRANSDUCTOR DEL LADO DE LA
BASE (LUMBRERA DE VÁLVULA
IDENTIFICADA "LMI 1").
RECONECTE EL CABLE ELÉCTRICO QUE VA
AL TRANSDUCTOR DEL LADO DE LA BASE
Confirme que ha desconectado el cable eléctrico (puerto
RCL 1) que va al transductor del lado de base, y luego siga
las instrucciones según como aparecen en la pantalla.
-
Al presionar OK se envía una señal al transductor
para reprogramar y apagar.
7623-37
7769-55
OPRIMA OK
OPRIMA OK
7-17
7
