Aplicación De Las Pegatinas Ce; El Producto; Controles - Toro Reelmaster 5410-D Manual Del Operador

5
Aplicación de las pegatinas
CE
Piezas necesarias en este paso:
1 Pegatina de advertencia
1 Pegatina CE
1
Pegatina con el año de fabricación
Procedimiento
En máquinas que requieren cumplimiento de la norma
CE, aplique la pegatina del año de producción (Pieza
133-5615) cerca de la placa del número de serie, la
pegatina CE (Pieza 93-7252) cerca del cierre del capó
y la pegatina de advertencia CE (Pieza 133-2931)
sobre la pegatina de advertencia estándar (Pieza
133-2930).

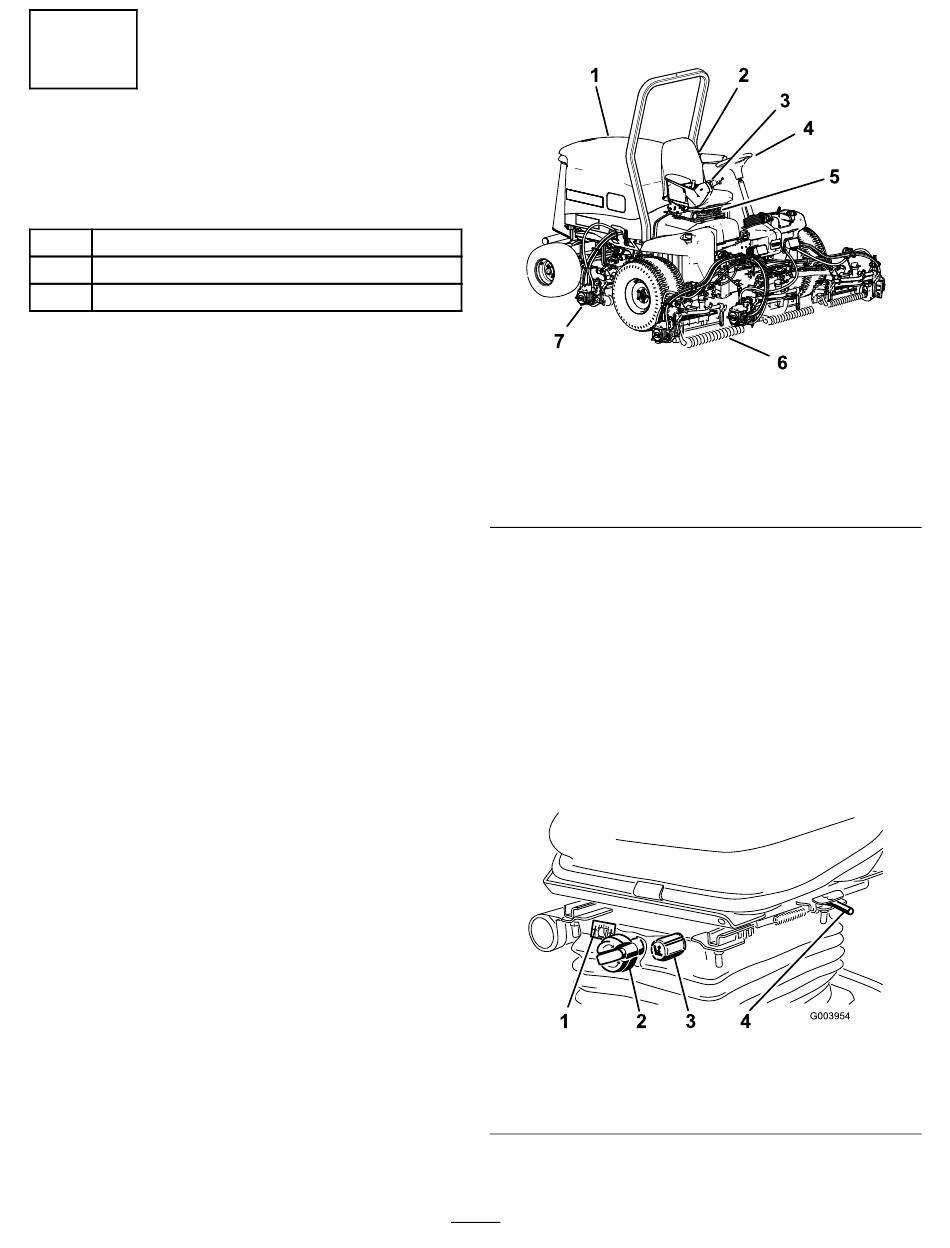

El producto

1. Capó
2. Asiento
3. Brazo de control
4. Volante

Controles

Pomos de ajuste del asiento
La palanca de ajuste del asiento le permite ajustar el
asiento hacia adelante y hacia atrás
pomo de ajuste de peso permite ajustar el asiento
para su peso. El indicador de peso indica si el asiento
está ajustado para el peso del operador. El pomo de
ajuste de altura permite ajustar el asiento para su
altura.
1. Indicador de peso
2. Pomo de ajuste de peso
17
Figura 17
5. Ajuste del asiento
6. Unidades de corte
delanteras
7. Unidades de corte traseras
(Figura
Figura 18
3. Pomo de ajuste de altura
4. Palanca de ajuste
g216864
18). El
g003954
