Establezca los
interruptores giratorios
de la dirección IP
Al encenderse o restablecerse, el módulo de salida de encoder lee los interruptores
giratorios para determinar si el último octeto de la dirección IP se ha establecido
en un número válido. Los números válidos oscilan entre 001 y 254.
Si los interruptores se han establecido en un número válido, el resultado es el
siguiente:
• Dirección IP = 192.168.1.xyz (donde xyz corresponde a los ajustes de los
interruptores)
• Máscara de subred = 255.255.255.0
• Dirección de gateway = 192.168.1.1 (0.0.0.0 si los interruptores se han
establecido en 001)
IMPORTANTE Dado que el acceso a los interruptores giratorios de la dirección IP está limitado
una vez que se ha montado el módulo en el panel, establezca los interruptores
antes de montar el módulo. Los ajustes de los interruptores giratorios surten
efecto cada vez que se conecta la alimentación eléctrica.

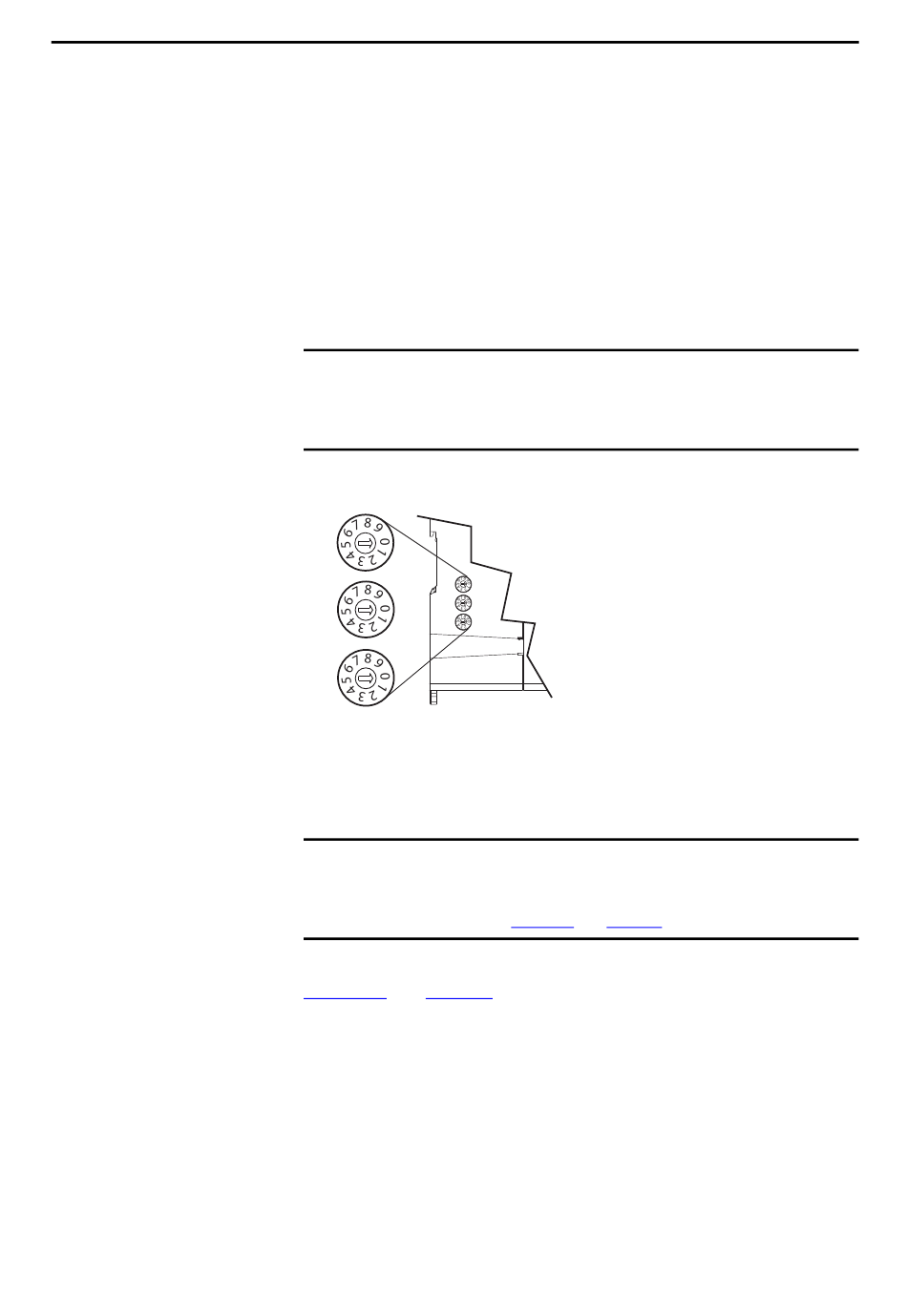

Figura 19 - Interruptores giratorios de dirección IP
Z
Y
X
Si los interruptores giratorios no se han establecido en un número válido, por
ejemplo, 000 o 255...999 (excepto 888, que se emplea para restablecer el módulo a
la configuración predeterminada de fábrica), el módulo intenta utilizar el DHCP
para establecer la dirección IP, pero solo si se ha habilitado DHCP.
IMPORTANTE El DHCP está inhabilitado de manera predeterminada en la versión inicial del
módulo con la revisión de firmware 1.4.11. No obstante, está previsto que DHCP
se habilite en revisiones posteriores del firmware. Para habilitar manualmente el
DHCP, consulte el
Para establecer la dirección IP utilizando la herramienta DHCP, consulte el
Apéndice D
en la
página
Publicación de Rockwell Automation 2198-UM003A-ES-P - Diciembre de 2016
Configuración del módulo de salida de encoder
Módulo de salida de encoder 2198-ABQE
(visto por el lado izquierdo)
Apéndice D
en la
página
85.
Capítulo 4
85.
35
