Instalación eléctrica
4.10 Otras conexiones
X132: Entradas/salidas digitales

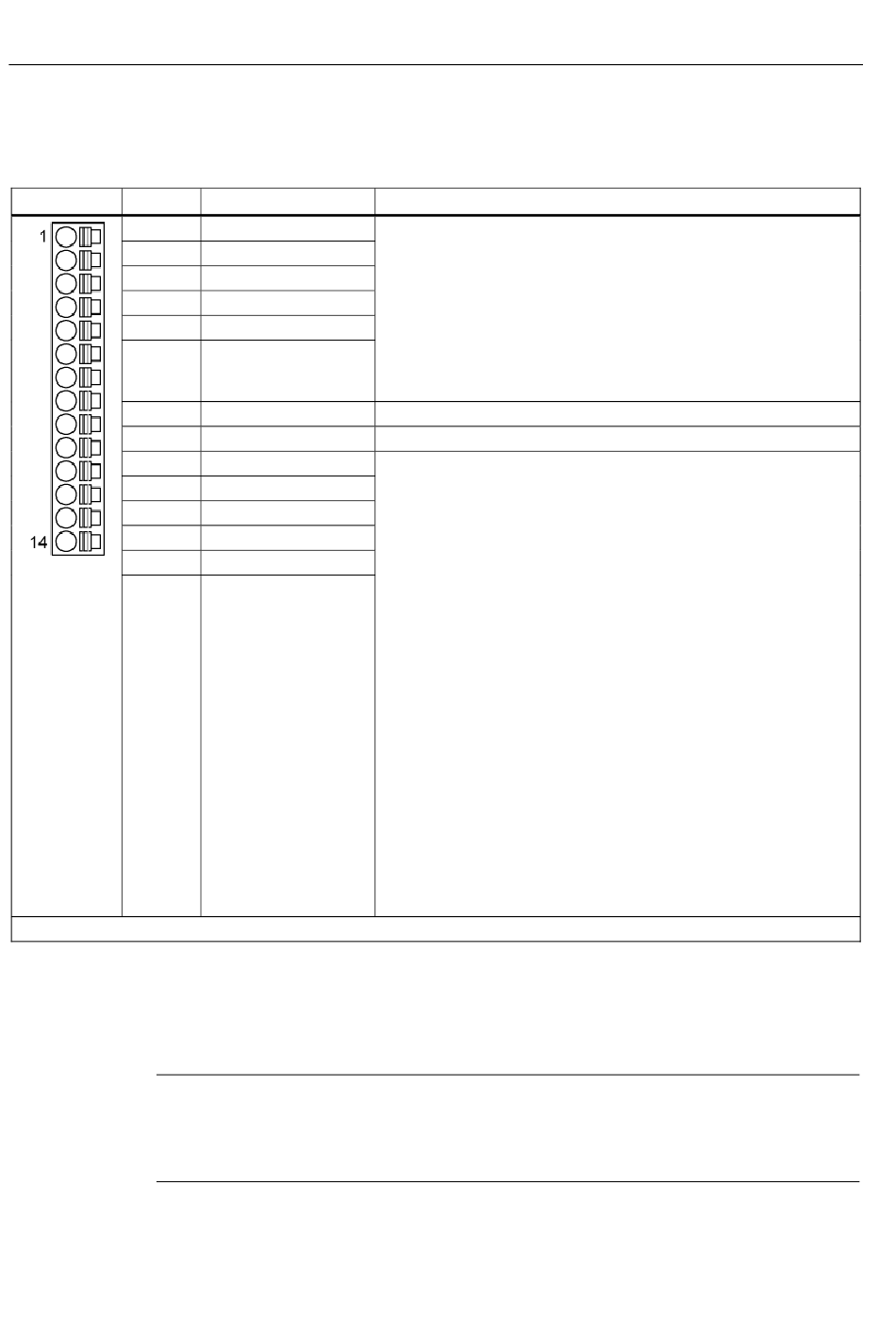

Tabla 4- 63 Regleta de bornes X132
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Máx. sección conectable: 1,5 mm²
DI: entrada digital; DI/DO: entrada/salida digital bidireccional; M: masa de electrónica; M2: masa de referencia
1)
Las entradas rápidas pueden utilizarse como entradas de detector o como entradas para la marca cero sustitutiva.
2)
Datos para: V = 24 V; carga 48 Ω; alto ("1") = 90% V
3)
cc
Nota
Breves interrupciones de la tensión de alimentación
Si se produjese alguna breve interrupción de la tensión de alimentación de 24 V, se
desactivan durante ese tiempo las salidas digitales.
180
Denominación
1)
DI 4
DI 5
DI 6
DI 7
DI 20
DI 21
M2
M
DI/DO 12
DI/DO 13
M
DI/DO 14
DI/DO 15
M
Tensión: -30 ... 30 V
Consumo típico: 9 mA a 24 V DC
Aislamiento galvánico: el potencial de referencia es el borne M2
Nivel (incluida ondulación)
Nivel alto (H): +15 ... +30 V
Nivel bajo (L): -30 ... +5 V
Retardo a la entrada (típ.):
L -> H: aprox. 50 μs
H → L: aprox. 150 μs
Potencial de referencia para el borne 1 ... 6
Masa
Como entrada:
Tensión: -30 ... 30 V
Consumo típico: 9 mA con 24 V DC
Nivel (incluida ondulación)
Nivel alto (H): +15 ... +30 V
Nivel bajo (L): -30 ... +5 V
DI/DO 12, 13, 14 y 15 son "entradas rápidas"
Retardo a la entrada (típ.):
L -> H: aprox. 5 μs
H → L: aprox. 50 μs
Como salida:
Tensión: 24 V DC
Máx. intensidad de carga por salida: 500 mA, resistente a
cortocircuito sostenido
Retardo a la salida (típ./máx.):
con "0" -> "1": 150 µs/400 µs
con "1" -> "0": 75 µs/100 µs
Frecuencia de conmutación:
con carga óhmica: máx. 100 Hz
con carga inductiva: máx. 0,5 Hz
con carga de lámparas: máx. 10 Hz
carga de lámparas máxima: 5 W
; bajo ("0") = 10% V
out out
Instrucciones de servicio, 03/2013, A5E03347400A
Datos técnicos
2)
3)
Convertidores en armario
