12.3.3 Dispositivo de desplazamiento co-
lumna
En las versiones CB y AD es posible regular la posición
del destalonador para adaptar el rango de uso del
desmontagomas a las diversas dimensiones de la rueda.

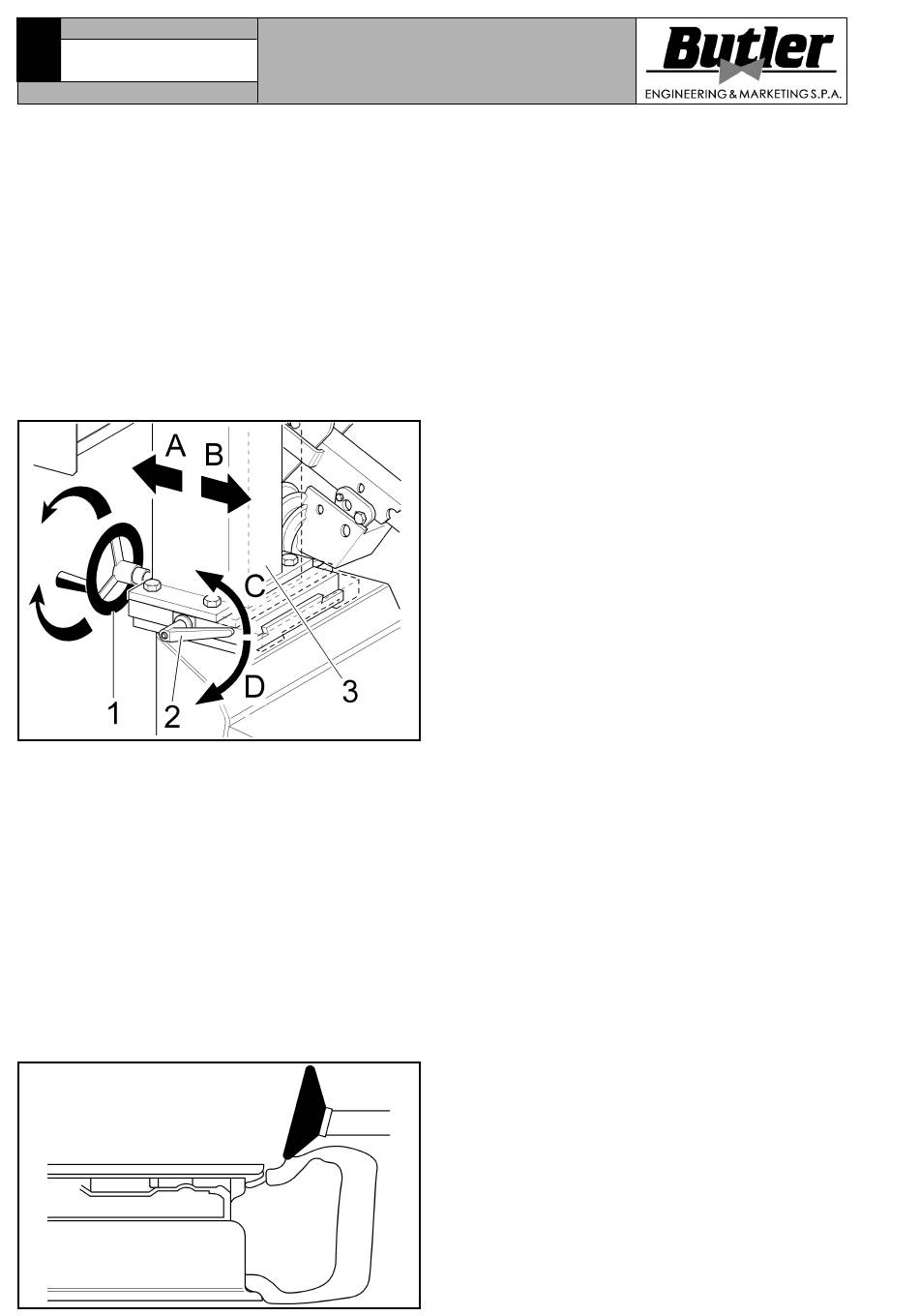

El grupo columna (Fig. 37 pos. 3) puede ser desplazado
hacia atrás (Fig. 37 pos. A) (para ruedas grandes) o hacia
adelante (Fig. 37 pos. B) (para ruedas pequeñas) con una
guía deslizable regulada por un volantín (Fig. 37 pos. 1)
que se gira después de haber accionado la palanca (Fig.
37 pos. 2) como indicado por la flecha C para desblo-
quear el dispositivo. Después de haber puesto el grupo
columna (Fig. 37 pos. 3), bloquear el dispositivo ubican-
do la palanca como indicado por la flecha D.
12.4 Destalonadora con rodillos verticales
(solamente para versiónes CB y AD)
• Una vez bloqueada la rueda, colocar el destalonador
en la posición de trabajo.
• Seleccionar el diámetro de la rueda moviendo el man-
do hacia adelante o hacia atrás, tomando como refe-
rencia la escala de diámetros situada en la unidad de
mando. Esta escala es sólo a título indicativo ya que,
incluso con el mismo diámetro, no todas las llantas
son iguales.
• Accionar el botón izquierdo de la unidad de mando
para bajar el rodillo superior hasta que toque el neu-
mático y dejarlo posicionado contra el borde de la llanta
(véase Fig. 38).
Fig. 38
MANUAL DE USO Y
MANTENIMIENTO
• También con el botón izquierdo, accionar la bomba
hidráulica hasta bloquear el rodillo sobre el neumá-
tico. (El bloqueo se logra cuando el rodillo se des-
plaza hacia adelante).
• Presionar el botón derecho para subir el rodillo infe-
rior hasta que toque el neumático.
• También con el botón derecho, accionar la bomba hi-
dráulica hasta bloquear el rodillo sobre el neumá-
tico.
• Hacer que la rueda gire hacia la izquierda accionan-
do el relativo pedal hacia arriba y al mismo tiempo
accionar el botón derecho para destalonar la parte
inferior: (Esta operación puede seguirse a través del
espejo montado en el destalonador).
• Una vez terminado el destalonado de la parte infe-
rior, el rodillo inferior se lleva de nuevo a la posición
de reposo accionando el botón derecho hasta la po-
sición 0.
• Asimismo, efectuar el destalonado del borde supe-
rior, pero accionando en vez el botón izquierdo de la
unidad de mando.
Instrucciones para el destalonado de neumáticos y
llantas de tipo "TD" y "AH"
Neumáticos y llantas tipo "TD"
• Destalonar primero un talón y luego otro, empezan-
do por el talón superior.
• Colocar el rodillo a 1 cm del borde de la llanta.
• Hacer girar la rueda hacia la izquierda y al mismo
Fig. 37
tiempo accionar el botón izquierdo del destalonador
para hacer funcionar la bomba hidráulica.
• Dejar funcionar la bomba hidráulica hasta lograr un
espacio suficiente entre el neumático y la llanta para
permitir la lubricación del talón.
• Seguir luego con la bomba hasta el destalonado com-
pleto.
• Girar la rueda y bloquearla para destalonarla desde
la parte inferior. Cabe la posibilidad de que se gire el
talón. En este caso se quita el rodillo y se inicia otra
vez, volviendo a colocar el rodillo contra el borde de la
llanta y se actúa con toda la potencia de la máquina
hasta el destalonado completo.
Neumáticos y llantas tipo "AH"
Después de haber bloqueado la rueda se efectúan las
siguientes operaciones:
• Engrasar el borde del neumático.
• Colocar los rodillos en su posición habitual.
• Destalonar primero un talón y luego otro, empezando
por el talón inferior.
Para los tipos de rueda "TD" y "AH" es aconsejable que
la presión de alimentación del aire nunca sea inferior a
8 bares.
