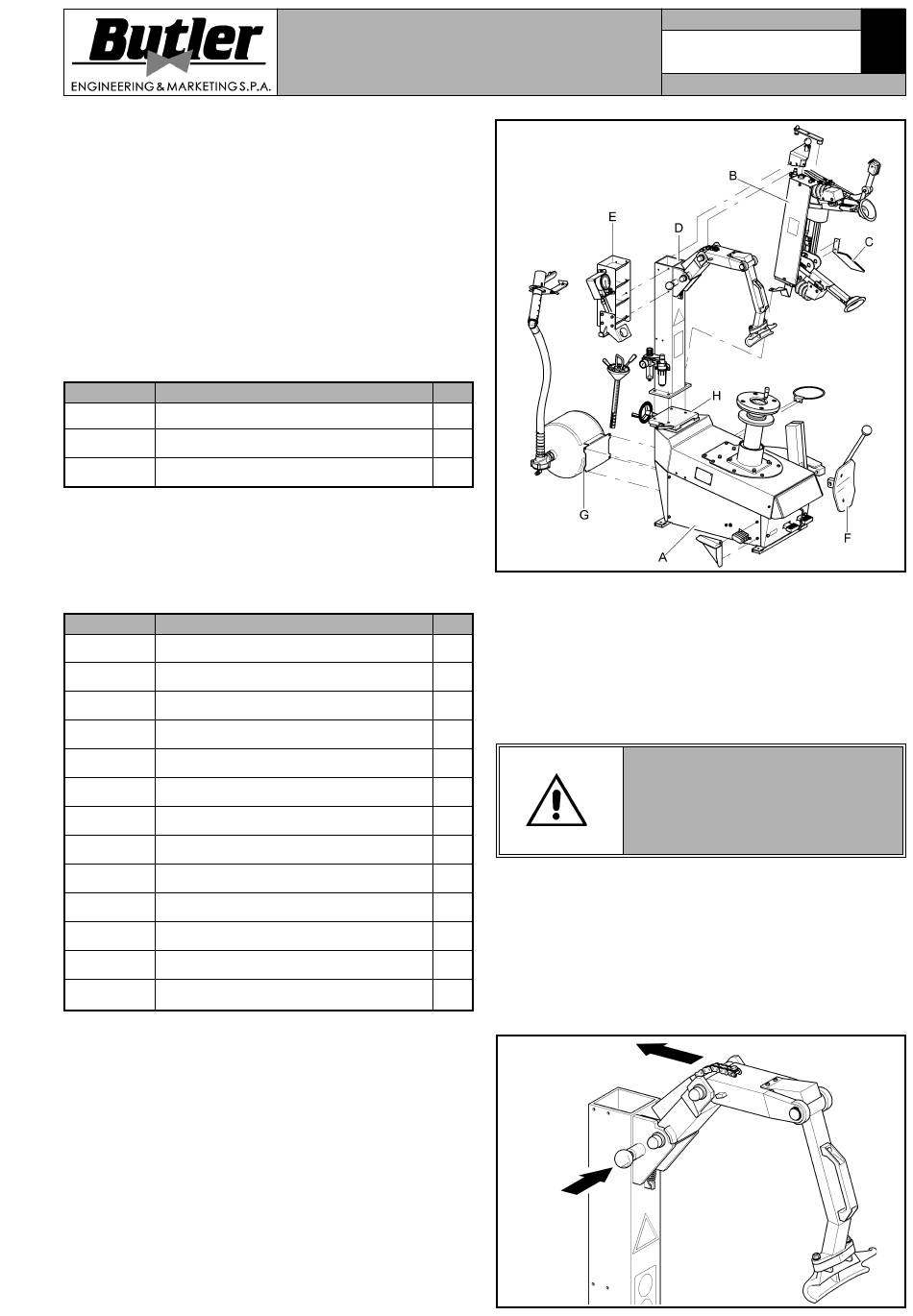

9.0
MONTAJE Y PUESTA EN FUNCIONA-
MIENTO
Después de haber quitado el embalaje a todas las pie-
zas, debe comprobarse que no hayan sufrido desper-
fectos y que no falten piezas. Para el montaje seguir
las ilustraciones indicadas a continuación.
9.1
Accesorios contenidos en el embalaje
Dentro de la caja de embalaje se encuentra la caja con
los accesorios.
Comprobar que estén todas las piezas enumeradas a
continuación.
Código
0326001
Protección leva
0322000
Leva levantatalón
1205900
Rimsled, inserción móvil
9.2
Procedimiento de ensamblaje
Efectuar las operaciones de montaje siguiendo lo
indicado en la Fig. 7, después la verificación en el
embalaje la presencia de estén piezas:
Código
2176000
Tapa protección tuerca M10
2175000
Tapa protección tuerca M6
236007
Roseta Fe 10,5x21x2
237043
Arandela plana 10x30x2,5
206019
Tornillo TCEI M6x16
222007
Tuerca alta M6
222011
Tuerca alta M10
203058
Tornillo TE M10x25
1357000
Resorte 5x28x130
206188
Tornillo TCEI M6x12
237011
Arandela plana ø6x18
1811000
Tornillo TE M10x35
236006
Arandela plana 8,4
MANUAL DE USO Y
MANTENIMIENTO
Descripción
Descripción
Fig. 7
N.
1
1
2
1. Sacar el embalaje que contiene el suplemento (E) y
quitarle la envoltura cuidadosamente para no da-
N.
ñar el espejo (C) contenido en el mismo embalaje.
2
2. (Solamente para versiónes CB y AD)
Elevar el destalonador (B) del palet utilizando me-
2
dios adecuados para sostener una carga de aproxi-
1
madamente 60 kg, y colocarlo en posición vertical
cerca del área de instalación.
1
4
3
2
3
3. Antes de mover el palo (D) regular el brazo de mon-
1
taje (Fig. 8) según el movimiento indicado en el di-
4
bujo y, una vez logrado el movimiento, bloquearlo
con el correspondiente pomo de bloqueo. A conti-
4
nuación quitar el palo del palet y apoyarlo en el suelo
1
cerca de la máquina.
3
4. Elevar el cuerpo de la máquina y colocarlo en el
suelo.
Fig. 8
Empujar
Manija de
bloqueado
7102-M004-0_B
Pág. 100 de 116
ERGOLOCK.CB - AD - ST
NO COLOCAR EL DESTALONADOR
EN POSICIÓN HORIZONTAL, YA
QUE ELLO PODRÍA PROVOCAR EL
VACIADO DEL DEPÓSITO DE ACEI-
TE.
