Anexo
A.3 Interconexión de las señales en el convertidor
¿Dónde puede consultarse información más detallada?
● Para asignar un significado diferente a las entradas digitales, es suficiente la información
del presente manual.
● Las interconexiones de complejidad algo mayor están referenciadas en la lista de
parámetros del Manual de listas.
● Los esquemas de funciones del manual de listas ofrecen una visión completa de los ajustes
de fábrica de las interconexiones de señal y las posibilidades de ajuste.
A.3.2 Ejemplo de aplicación
Traslado al convertidor de la lógica de control
Un dispositivo de transporte no debe arrancar hasta que lleguen simultáneamente dos
señales. Puede tratarse, p. ej., de las siguientes señales:
● Bomba de aceite en marcha (aunque la presión de trabajo tarda aún 5 segundos en
establecerse)
● Puerta de protección cerrada
Para solucionar la tarea debe introducir bloques de función libres entre la entrada digital 0 y
la orden de conexión del motor (CON/DES1).

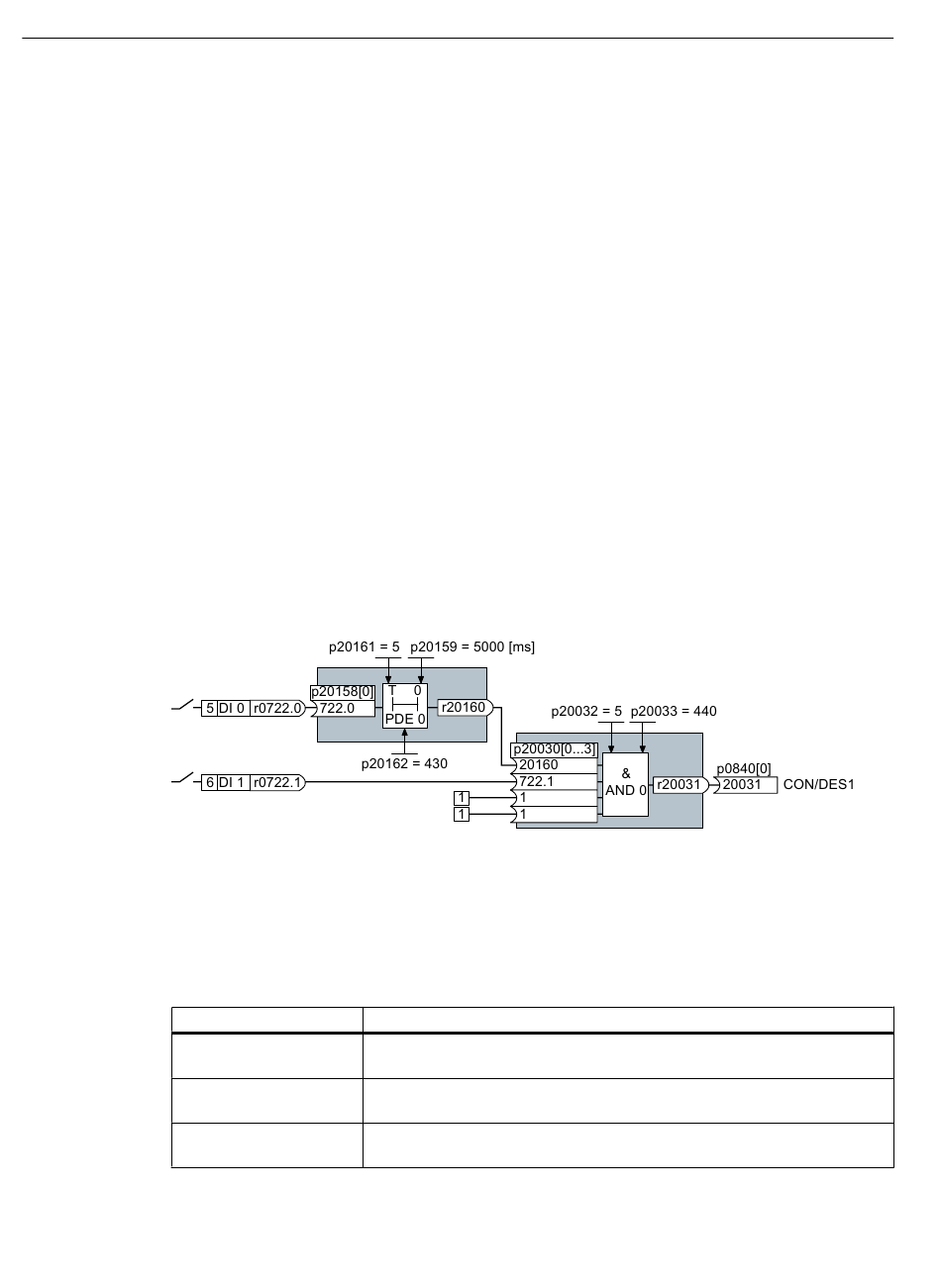

Figura A-6
La señal de la entrada digital 0 (DI 0) se conduce a través de un bloque temporizador (PDE 0)
y se interconecta con la entrada de un bloque lógico (AND 0). A la segunda entrada del bloque
lógico se le conecta la señal de la entrada digital 1 (DI 1). La salida del bloque lógico emite la
orden CON/DES1, que desencadena la conexión del motor.
Ajuste de la lógica de control
Parámetro
p20161 = 5
p20162 = 430
p20032 = 5
448
interconexión de señales para una lógica de control
Descripción
Habilitar el bloque temporizador asignándolo al grupo de ejecución 5 (seg‐
mento de tiempo 128 ms)
Secuencia de ejecución del bloque temporizador dentro del grupo de eje‐
cución 5 (procesamiento antes del bloque lógico AND)
Habilitar el bloque lógico AND asignándolo al grupo de ejecución 5 (seg‐
mento de tiempo 128 ms)
