Guía de Instalación IND560 PDX
posterior del gabinete. La Figura 2-23 muestra los cables sujetados en su
lugar.
12. El extremo restante del cable trenzado plano se termina en la varilla de
conexión a tierra como se indica en el diagrama de instalación de la
plataforma de la báscula.
13. Dentro del gabinete, conecte el cable negro corto individual (de la Figura
2-19) y los cables negro y verde torcidos del cable PDX en el perno de
conexión a tierra del terminal con una tuerca hexagonal como se muestra en
la Figura 2-24.
blindaje interno sobre
los cables de tierra de
energía negro y verde
14. La instalación del cable PDX en el gabinete para ambientes adversos está
ahora completa.
Preparación del cable PDX – Montaje en
panel
Las terminaciones de conexión a tierra y blindaje son una parte crítica de la
inmunidad del sistema PDX al ruido y a las sobretensiones eléctricas. Prepare e
instale el cable de conexión PDX del lado del terminal como sigue.
Si el terminal IND560 PDX para montaje en panel se va a instalar dentro de
un gabinete y el cable PDX va a entrar a través de un casquillo, prepare el
cable en la misma forma en que se preparan los cables para la instalación en
un IND560 PDX para ambientes adversos. Esto se muestra en la Figura 2-18.
Aumente la longitud del cable de conexión a tierra (Figura 2-19) y de los
cables rojo, blanco y azul para que tengan la longitud suficiente para alcanzar
la parte posterior del IND560 PDX. La conexión a tierra interna y blindaje no
necesitan aumentarse, ya que terminarán en el casquillo donde los cables
2-16
Cable de tierra del
Cable preparado
en la Figura 2-19.

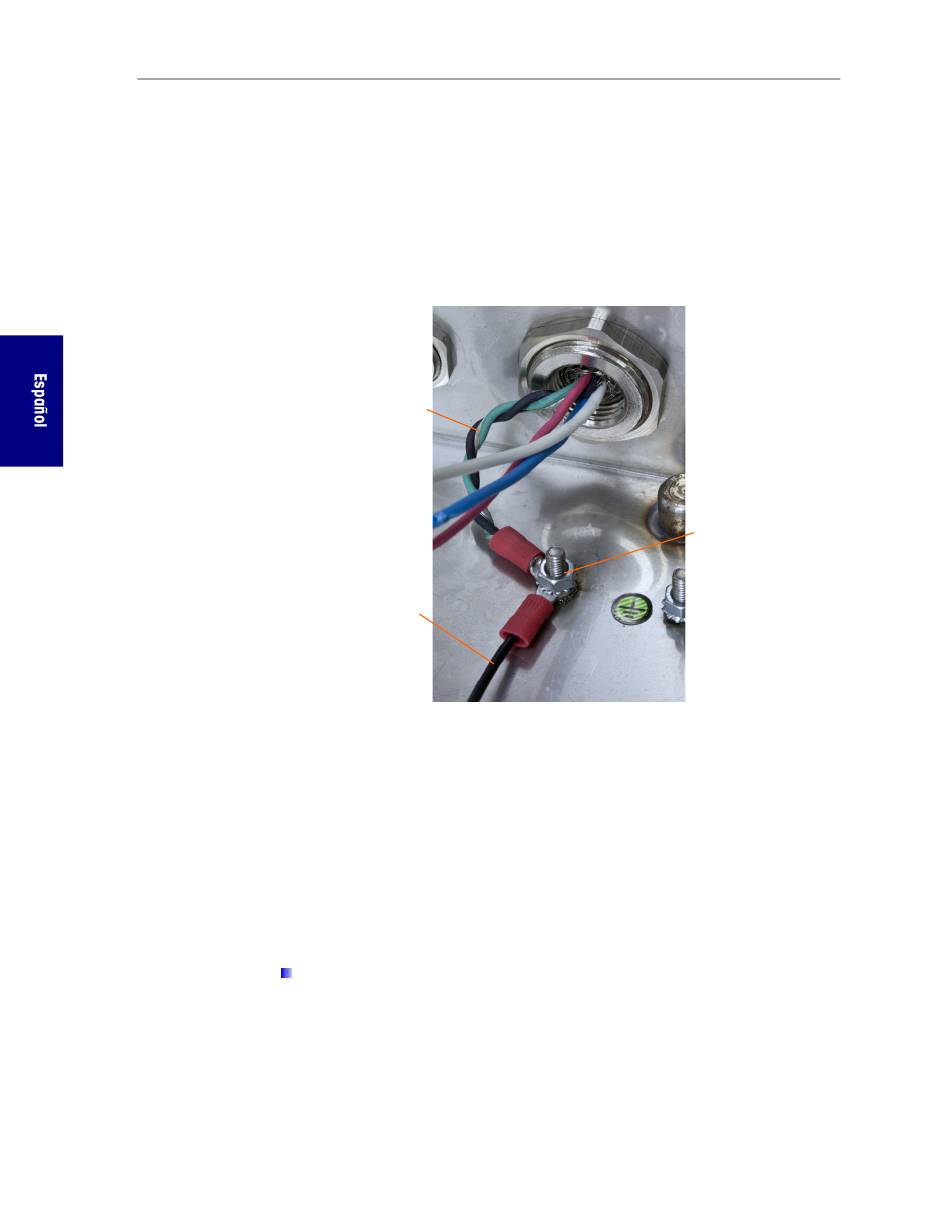

Figura 2-24: Conexión a tierra interna – Ambientes adversos
Perno de
conexión a
tierra y tuerca
hexagonal.
