Guía de Instalación IND560 PDX

Conexiones del COM4

El puerto COM4 en la tarjeta principal (Figura 2-16) proporciona una conexión
RS-232 aislada en forma eléctrica. Las conexiones con este terminal deben
hacerse como se muestra en la Figura 2-38.

Conexiones de cables para otras opciones

Las opciones disponibles para el terminal IND560 PDX que requieren conexiones
externas incluyen las siguientes:
• Salida analógica
• Puertos Ethernet/TCP IP y puertos seriales de datos (COM2 y COM3)
•
Ethernet/USB/COM3
•
E/S discontinuas (relé)
•
DeviceNet
•
PROFIBUS (caja para ambientes adversos)
• PROFIBUS (caja de montaje en panel)
• Rockwell (Allen-Bradley) RIO
• Ethernet/IP -- Modbus TCP
La Figura 2-33 muestra la ubicación de cada una de estas opciones en la caja
para ambientes adversos y la Figura 2-34 muestra su ubicación en la caja de
montaje en panel. Las secciones siguientes describen las conexiones para cada
una de estas opciones.
2-22
NOTAS:
1. USE SÓLO CABLE BLINDADO.
2. EL PUERTO ESTÁ AISLADO DE FORMA TAL QUE
SÓLO LA CONEXIÓN A TIERRA EN ESTE TERMINAL
DEBE REFERENCIARSE PARA EL DISPOSITIVO
CONECTADO.
3.
LONGITUD MÁXIMA DEL CABLE: 50 PIES (15
METROS).
4.
TAMAÑO DEL CABLE:
MÁXIMO.
TERMINAL
TXD
RXD
GND

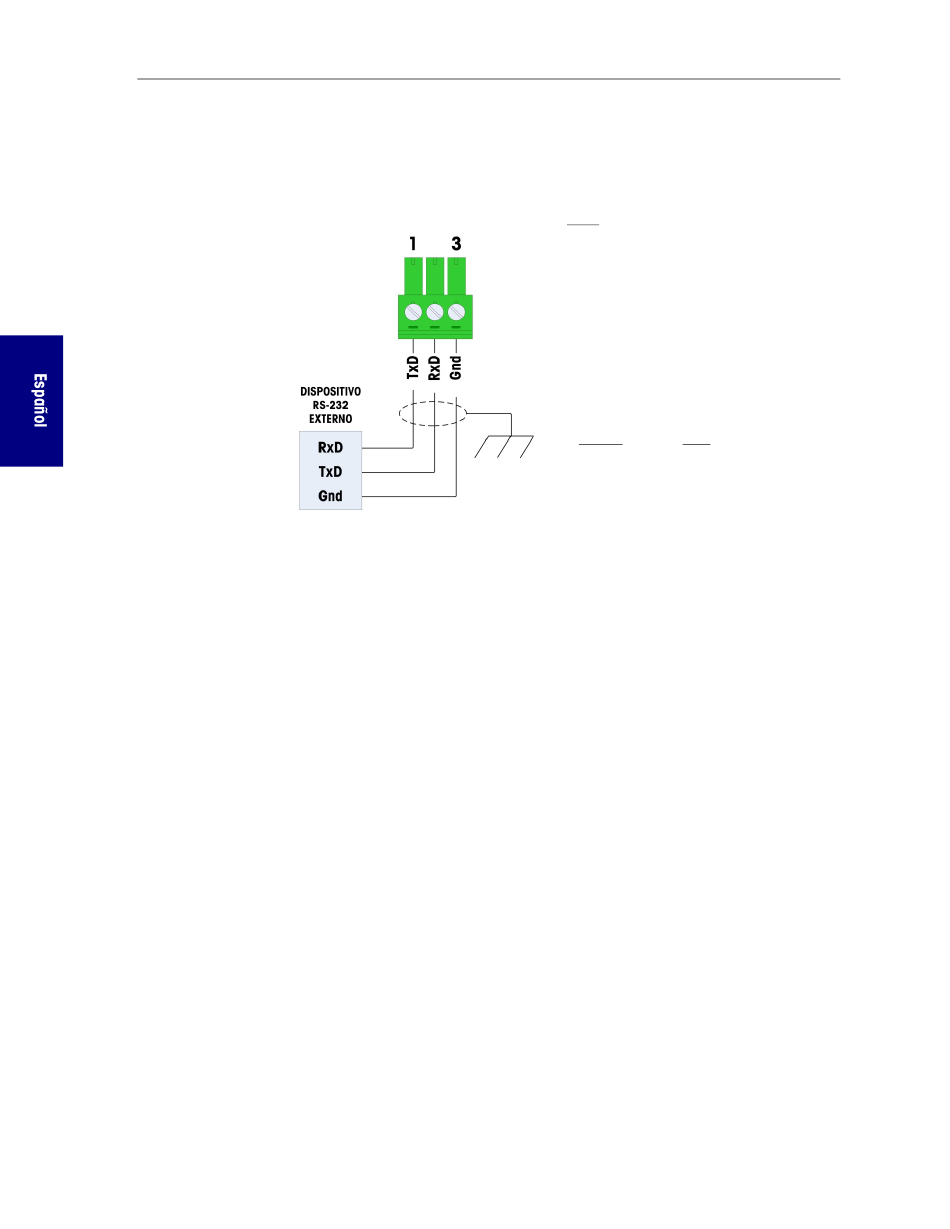

Figura 2-32: Cableado del COM4
2
18 AWG (0.823 mm )
2
24 AWG (0.205 mm ) MÍNIMO.
SEÑAL
TRANSMISIÓN,
RS232
RECEPCIÓN, RS232
TIERRA DEL COM4
