Guía de Instalación IND560 PDX
Hay dos conectores de nueve clavijas en el tablero PROFIBUS; use el conector y
enrutamiento del cable que aparecen en la Figura 2-52.
Siga las instrucciones de cableado que se incluyen con el conector para terminar
los cables.

PROFIBUS (caja de montaje en panel)

La conexión PROFIBUS hacia la caja de montaje en panel (Figura 2-53) puede
hacerse con un conector de nueve clavijas recto o en ángulo recto. Este conector
(o uno equivalente) es una parte estándar METTLER TOLEDO # 64054361 para el
conector recto o parte Siemens # 6ES7 972-0BA41-0XA0 para el conector en
ángulo recto. METTLER TOLEDO no proporciona estos conectores como parte de la
opción. Conecte el enchufe adaptable de nueve clavijas en el conector.
2-32

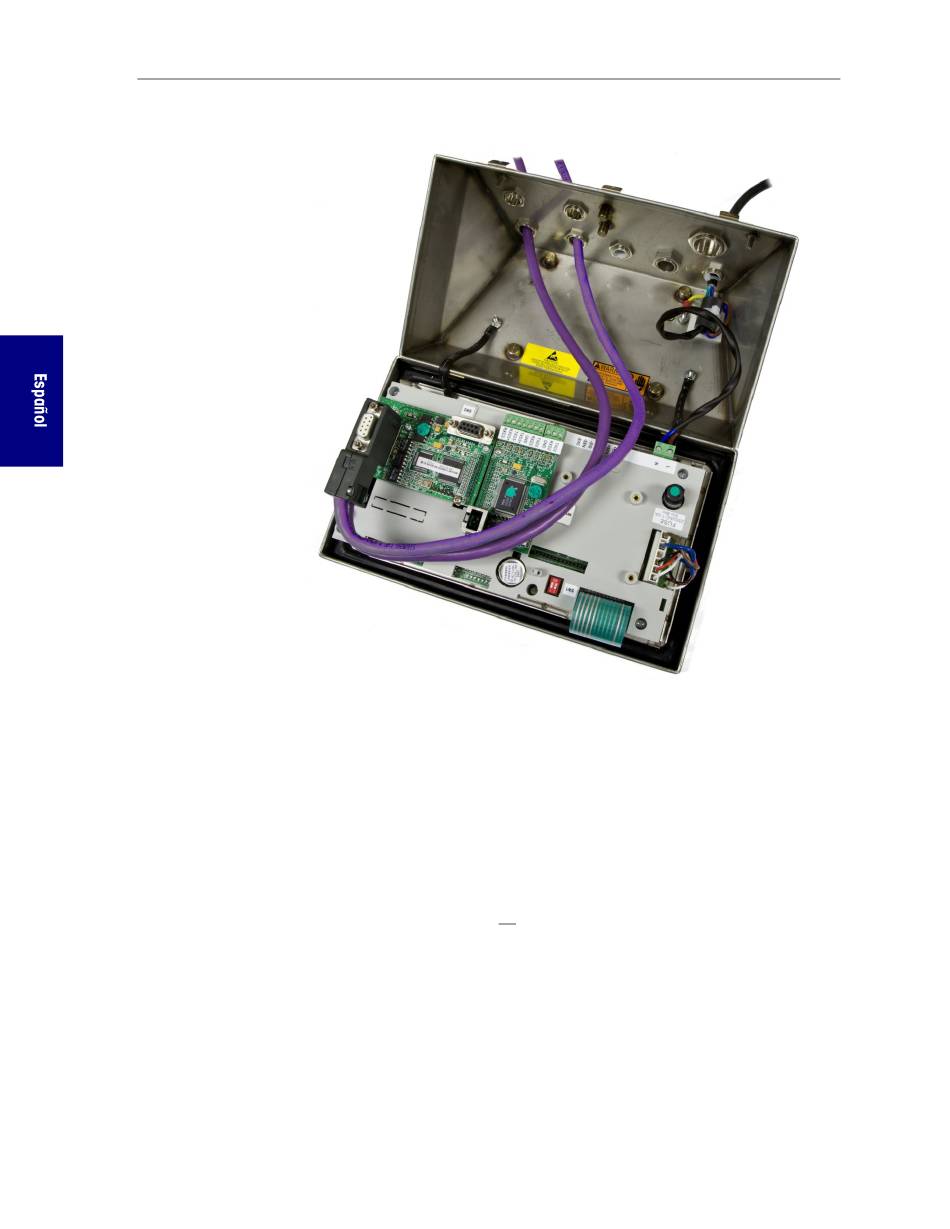

Figura 2-52: Conexión PROFIBUS hacia la caja para ambientes adversos
