A.2.3 Ejemplo 3: Poner en marcha la supervisión Node guard"
PLC/PC/IPC

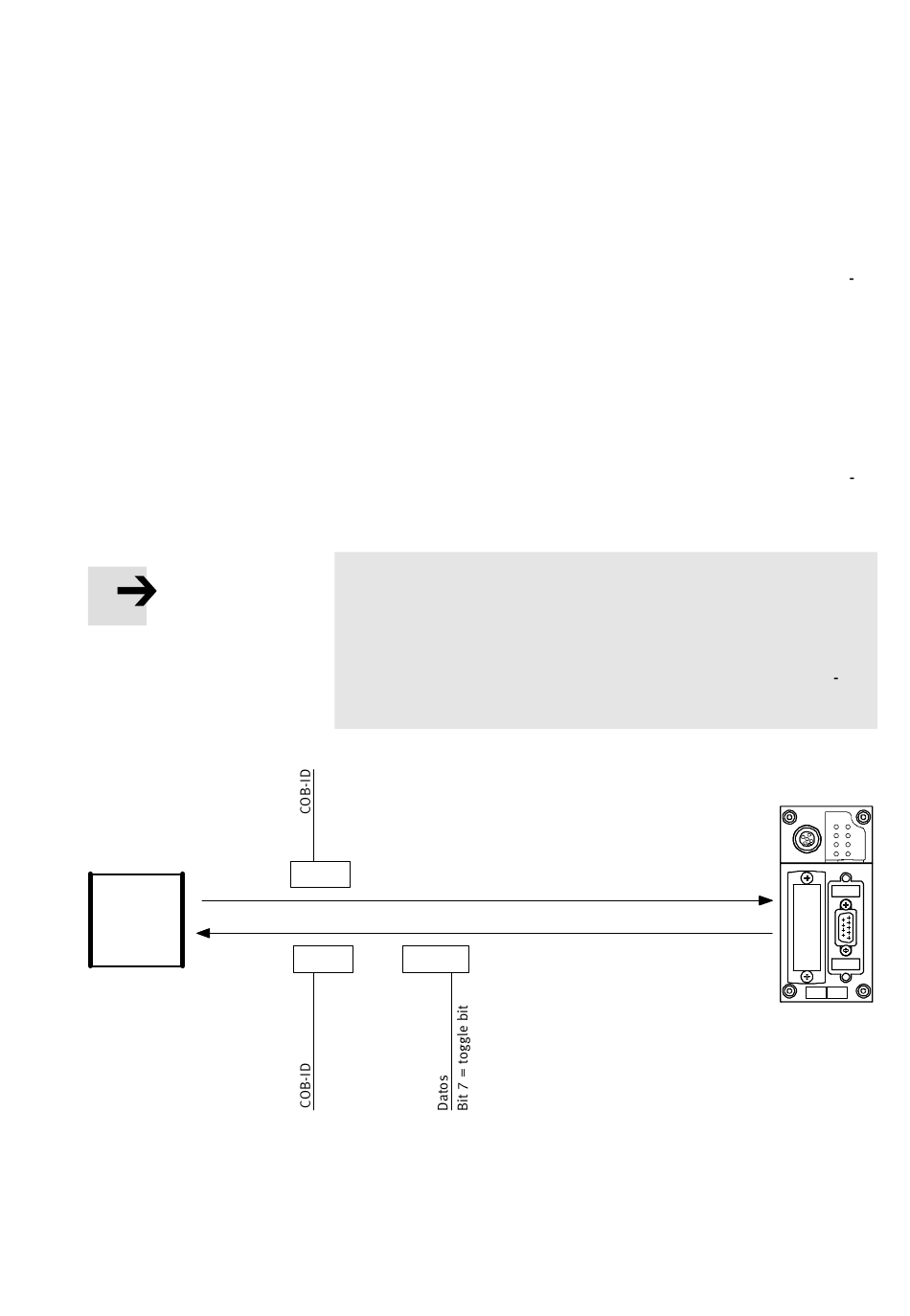

Fig. A/3: Ejemplo 3, Poner en marcha la supervisión Node guard" (
Festo P.BE−CPX−FB14−E S es 0308a
Cargar primero los índices 100C y 100D a través de transfe
rencia SDO (ver ejemplo 5). La supervisión Node guard" del
terminal CPX empieza cuando se recibe el primer telegrama
Node guard" Este telegrama debe repetirse cíclicamente
dentro del tiempo de supervisión (Timeout):
Time out time = Guard Time · Life Time Factor
= Index 100C · Index 100D
Si se sobrepasa este tiempo, las válvulas/salidas de desco
nectarán o asumirán el estado de Fail Safe (seguridad).
Por favor, observar
La supervisión del Timeout en el terminal CPX está inactiva
hasta que no se reciba el primer telegrama Node guard".
Las válvulas y salidas que estén activadas permanecerán
activas incluso tras una pérdida de comunicación, inter
rupción del bus, etc.
*)
701
701 :
05
Respuesta del Node guard
(todos los valores en hex)
MS PS
NS PL
IO SF
M
*)
Remote request)
A−5
