2. Puesta a punto
2.5.2 Parametrización con el Handheld (terminal de mano)
2.5.3 Ejemplo de aplicación para la parametrización
1
Entrada con la
parametrización
predeterminada
2
Entrada con
reducción del
tiempo de
eliminación de
rebotes y
prolongación del
tiempo de la
señal

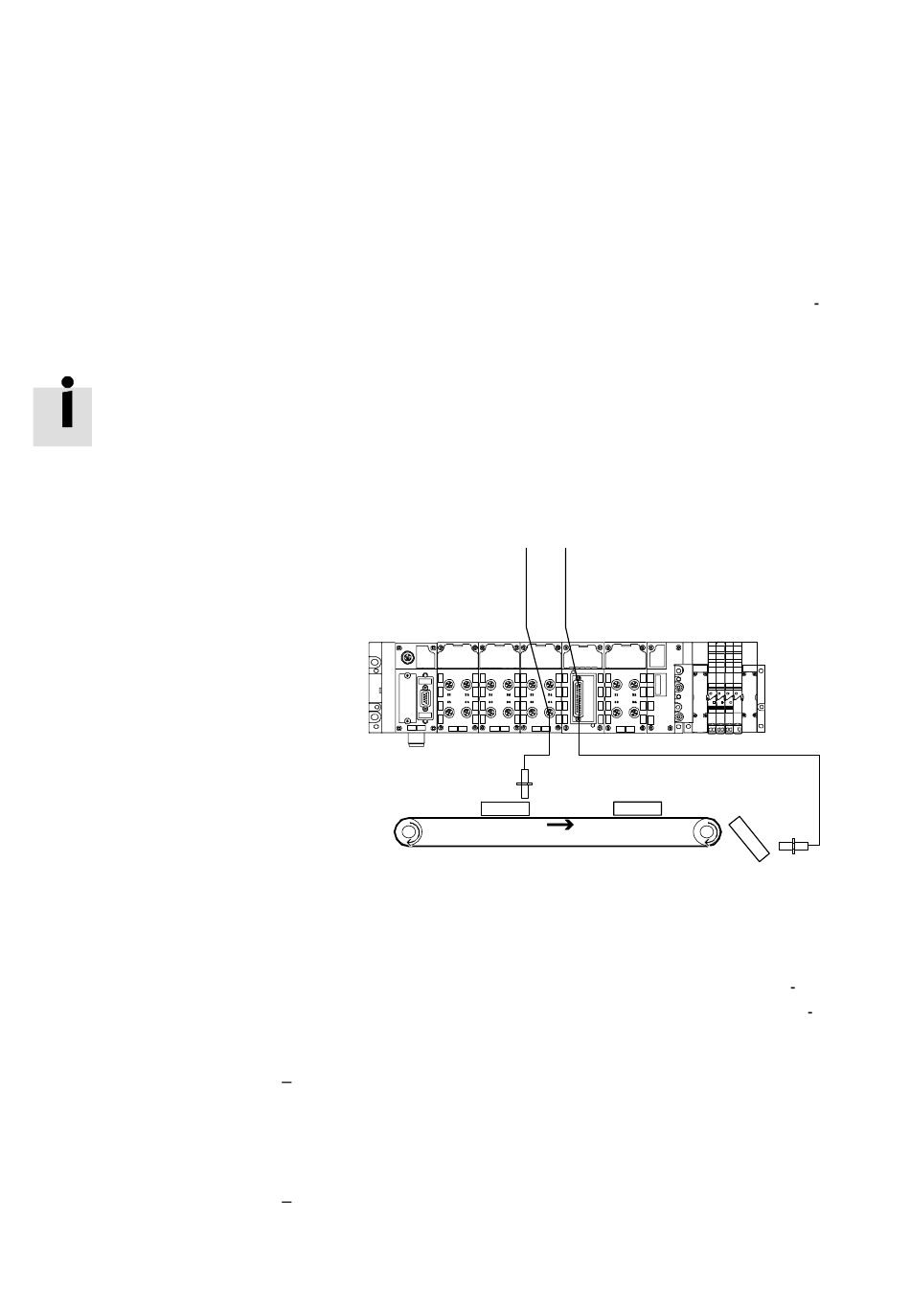

Fig. 2/10: Ejemplo de aplicación de parametrización del tiempo de eliminación de rebotes
y prolongación de la señal (aquí en el sensor del lado derecho)
2−66
El Handheld del CPX ofrece un acceso guiado por menús,
para la parametrización del terminal CPX sin software de con
figuración.
La información sobre el funcionamiento del Handheld puede
hallarse en el manual correspondiente.
Î Î
En el ejemplo mostrado, se transportan paquetes en una
cinta transportadora rápida. Con la siguiente parametriza
ción se ha mejorado el registro y procesamiento de las seña
les.
Reducción del tiempo de eliminación de rebotes de la
entrada de 3 ms (ajuste de fábrica) a 0,1 ms: También
pueden registrarse señales más cortas. (se aplica a todo
el módulo).
Modificación de la duración de la señal a 50 ms: La señal
es registrada con fiabilidad por el control. (aquí se ha
activado sólo para el canal de entrada del 2º sensor).
1 2
1. Sensor
Festo P.BE−CPX−FB14−E S es 0308a
Ó Ó
Ó Ó
Ó Ó
Î Î
2. Sensor
