Sección de Información Sobre el Producto
Información general
Sección de Información
Sobre el Producto
Información general
Ilustraciones y vistas del
modelo
Las siguientes vistas del modelo muestran
características típicas del motor. Debido a las
aplicaciones individuales, el motor puede verse
diferente al de las ilustraciones.

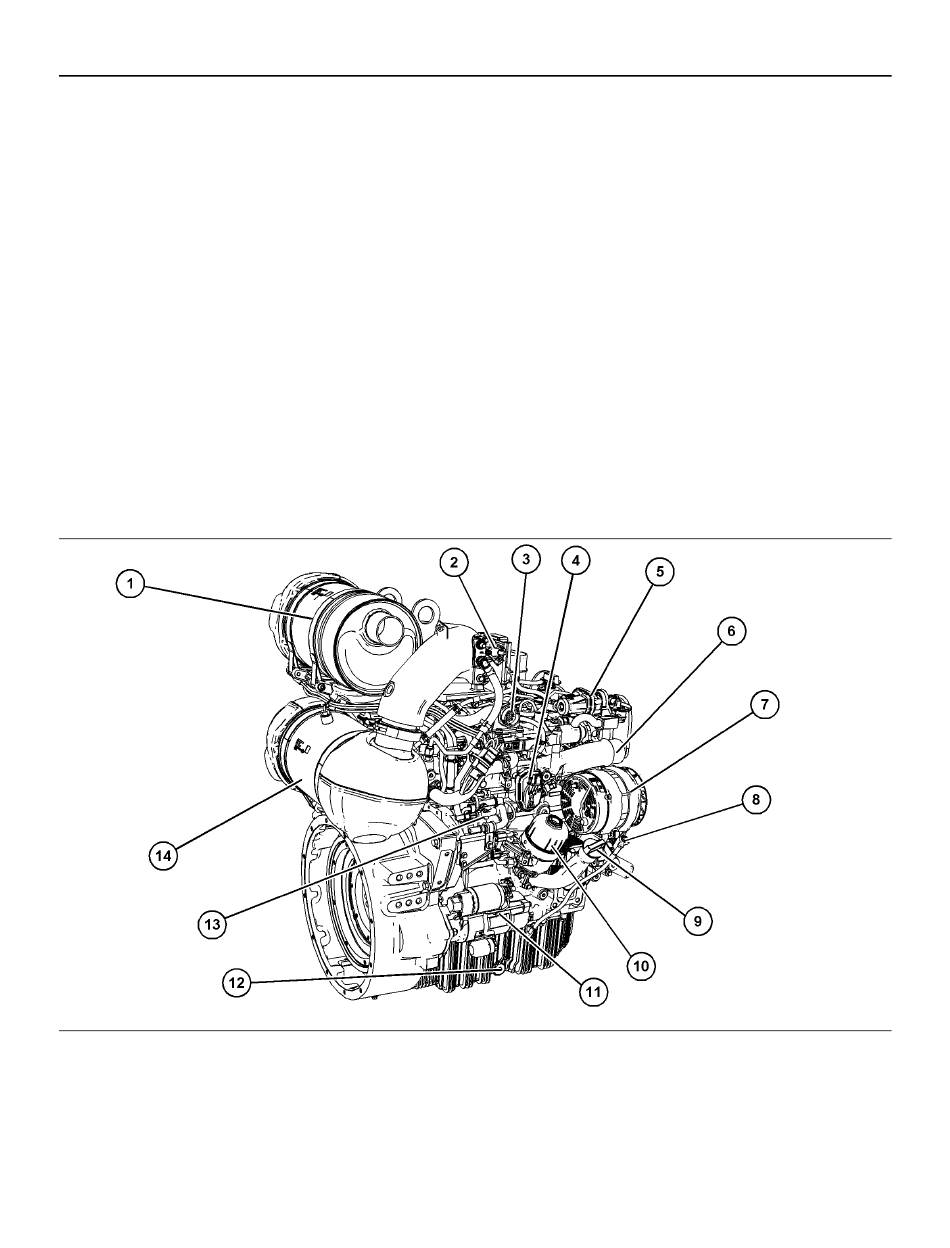

Vistas del Motor Industrial 904J-
E36TA
Ilustración 22
Ejemplo típico
(1) Reducción catalítica selectiva (SCR)
(2) Inyector de fluido de escape de
combustible diésel (DEF)
(3) Interfaz del mazo de cables del motor
(4) Válvula de control del acelerador
(5) Válvula del sistema de reducción de
NOx (NRS)
i08031301
(6) Admisión de aire del enfriador de aire a
presión
(7) Alternador
(8) Medidor de aceite (varilla de medición)
(9) Tubo de llenado de aceite (inferior)
(10) Conjunto de filtro de aceite
(11) Motor de arranque
M0092609-04
(12) Tapón de drenaje del aceite
(13) Bomba de combustible de alta presión
(14) Filtro de Partículas para Combustible
Diésel (DPF, Diesel Particulate Filter)
g06297496
