Cableado
4.1 Alimentación de red y motor
Figura 4-1
Un sistema TN transfiere el conductor de protección PE a la planta o el sistema de instalación
mediante un cable.
Generalmente, en un sistema TN el neutro está puesto a tierra. Hay versiones de sistemas TN
con un conductor de fase puesto a tierra, por ejemplo, L1.
El sistema TN puede transferir el conductor neutro N y el conductor de protección PE juntos o
por separado.

Funcionamiento del convertidor en un sistema de red TN

Tabla 4-1
Convertidor
Tamaño de bastidor
Sin filtro de red
Filtro de red integrado
C3
✓ = Funcionamiento admisible
✓ Funcionamiento admisible una vez retirado el tornillo de tierra
1)
Si se ha retirado el tornillo de tierra, el convertidor ya no cumple los requisitos de la categoría C3.
- Funcionamiento no admisible
○ Convertidor no disponible
Más información sobre la retirada de la conexión de tierra en el convertidor:
4.1.1.2

Sistema TT

Resumen

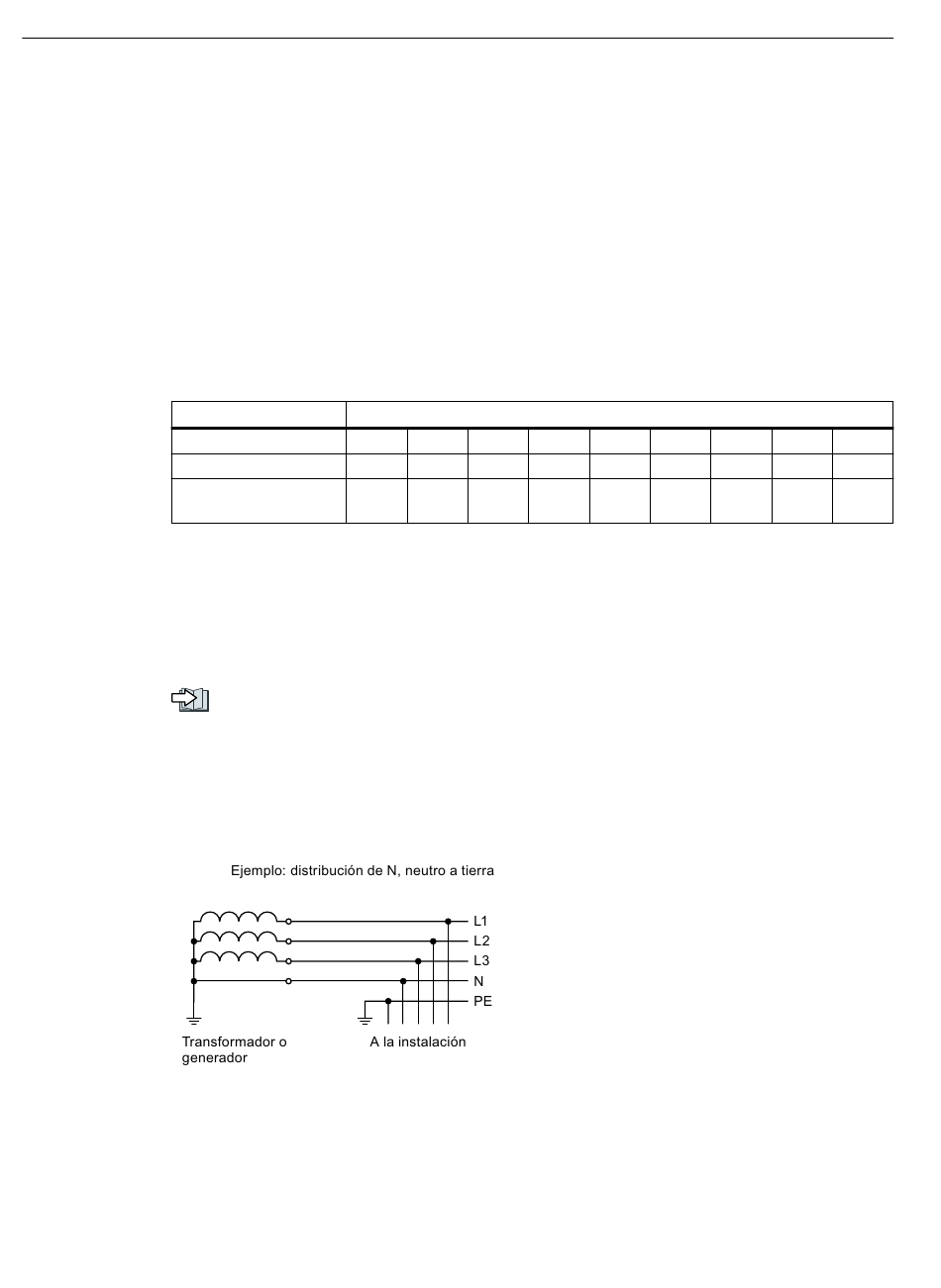

Figura 4-2
En un sistema TT, la puesta a tierra del transformador y la puesta a tierra de la instalación son
independientes.
Hay redes TT en las que, bien se transfiere el neutro N, bien no se transfiere.
62
Sistema TN
Convertidor utilizado en un sistema TN
A
✓
✓
Retirada de la puesta a tierra funcional del convertidor (Página 64)
Sistema TT
Alimentación de red con neutro a tierra
B C D
✓ ✓ ✓
✓ ✓ ✓
Instrucciones de servicio, 07/2019, FW V1.01, A5E44751205E AC
E F G
✓ ✓ ○
✓ ✓ ✓
Convertidor SINAMICS G120XA
H J
○ ○
✓ ✓
