Puesta en marcha
#
82
6.4.3 Contactos de relé: normalmente cerrados/normalmente
abiertos
Los contactos de relé pueden configurarse como contactos normalmente abiertos (NA o contacto de
reposo) o normalmente cerrados (NC o contacto de trabajo) utilizando dos puentes de conexión en
la tarjeta E/S o en el submódulo enchufable. A esta configuración puede accederse en cualquier
momento mediante la función ESTADO ACTUAL RELÉ (4740).
¡Peligro!
Riesgo de descargas eléctricas. Los componentes expuestos soportan tensiones peligrosas. Asegúrese
de que la fuente de alimentación está desconectada antes de que destape el compartimento de la
electrónica.
1. Desconecte la fuente de alimentación.
Extraiga la tarjeta E/S → Página 102 y sigs.
2.
Coloque los puentes de conexión → Fig. 55, Fig. 56
3.
"
¡Atención!
– Si cambia el ajuste debe cambiar también las posiciones de los dos puentes de conexión.
Disponga los puentes de conexión exactamente tal como se indica.
– Tenga en cuenta que la posición del submódulo de corriente en la tarjeta E/S puede variar
en función de la versión que haya pedido y que la asignación de terminales en el
compartimento de conexiones del transmisor puede variar en consecuencia → Página 46.
4. La instalación de la tarjeta E/S se realiza invirtiendo la secuencia de pasos del proceso de
extracción.

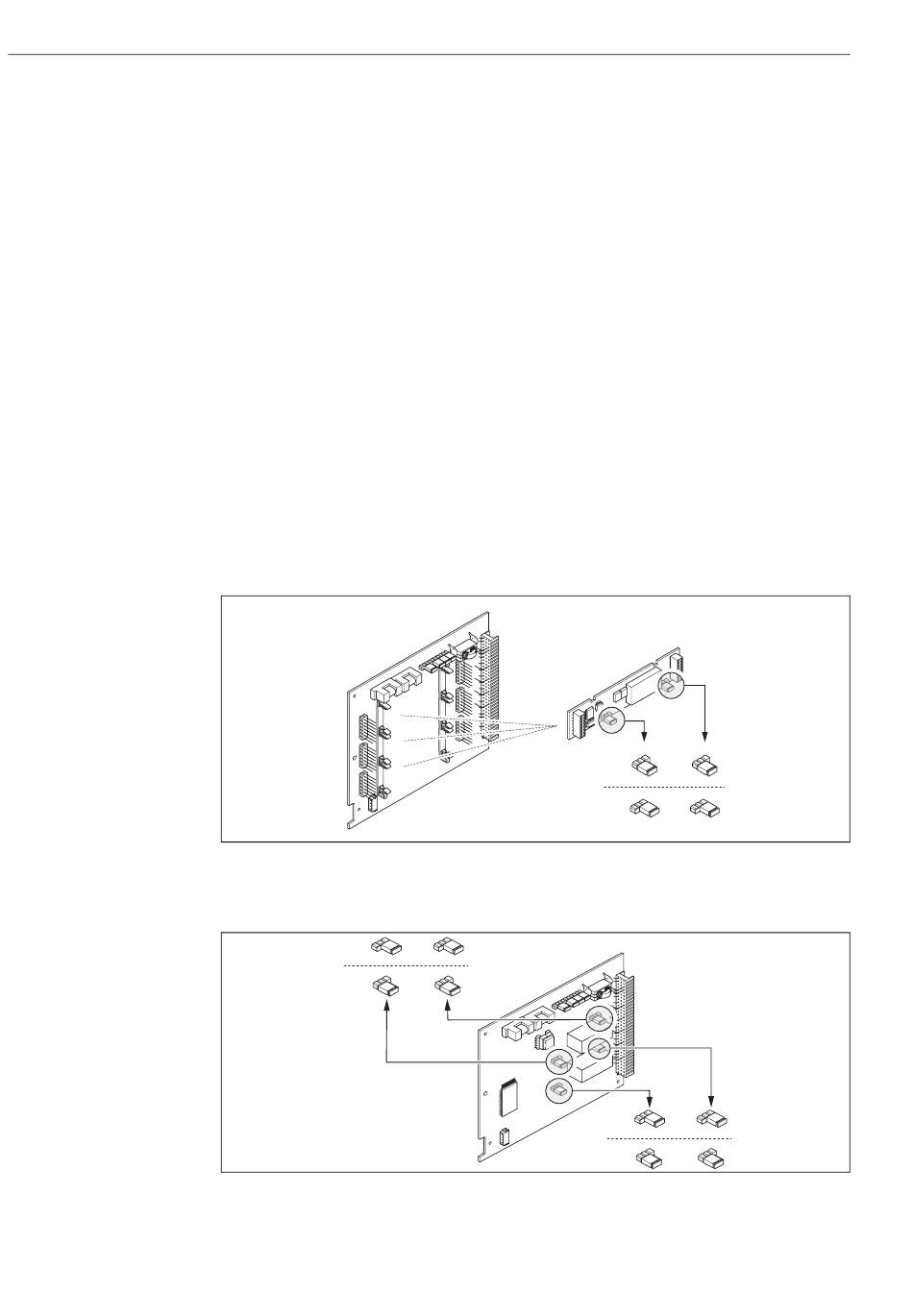

Fig. 55: Configuración de contactos de relé (NC / NO) en el caso de una tarjeta modular flexible.
1 Configurado como contacto NO (ajuste de fábrica, relé 1)
2 Configurado como contacto NC (por defecto, relé 2, si es que hay uno instalado)
1
A
2
Fig. 56: Configuración de contactos de relé (NC / NO) en el caso de una tarjeta modular fija.
A = relé 1; B = relé 2
1 Configurado como contacto NO (ajuste de fábrica, relé 1)
2 Configurado como contacto NC (ajuste de fábrica, relé 2)
T 2
P U
U T
/ O
U T
I N P
T 3
P U
U T
/ O
U T
I N P
T 4
P U
U T
/ O
U T
I N P
+
+
Proline Promag 55
1
+
+
2
+
1
B
+
2
Endress+Hauser
