Protección del sistema en caso de fallo del circuito de
frenado
￭ Protección del sistema en caso de cortocircuito en el cable y la
resistencia de frenado
Los fusibles de alimentación del convertidor también protegerán el cable de las resistencias
si es idéntico al cable de alimentación.
￭ Protección del sistema contra sobrecarga térmica
El convertidor dispone de un modelo térmico de frenado que protege a la resistencia de
frenado frente a la sobrecarga. ABB recomienda habilitar el modelo térmico en el inicio.
Se recomienda especialmente equipar el convertidor con un contactor principal por razones
de seguridad, incluso si ha habilitado el modelo térmico de la resistencia. Conecte el
contactor de modo que se abra si la resistencia se sobrecalienta. Esto es crucial para la
seguridad; en caso contrario, el convertidor no podría cortar la alimentación principal si el
chopper sigue conduciendo energía en caso de fallo. A continuación se muestra un ejemplo
de diagrama de conexiones. Recomendamos el uso de resistencias equipadas con un
interruptor térmico (1) dentro del conjunto de la resistencia. El interruptor indica la
sobretemperatura.
ABB también recomienda cablear el interruptor térmico a una entrada digital del convertidor
y configurar la entrada para que provoque un disparo por fallo si se indica exceso de
temperatura en la resistencia.
L1 L2 L3
1
1 3 5
2 4 6
L1 L2 L3
2

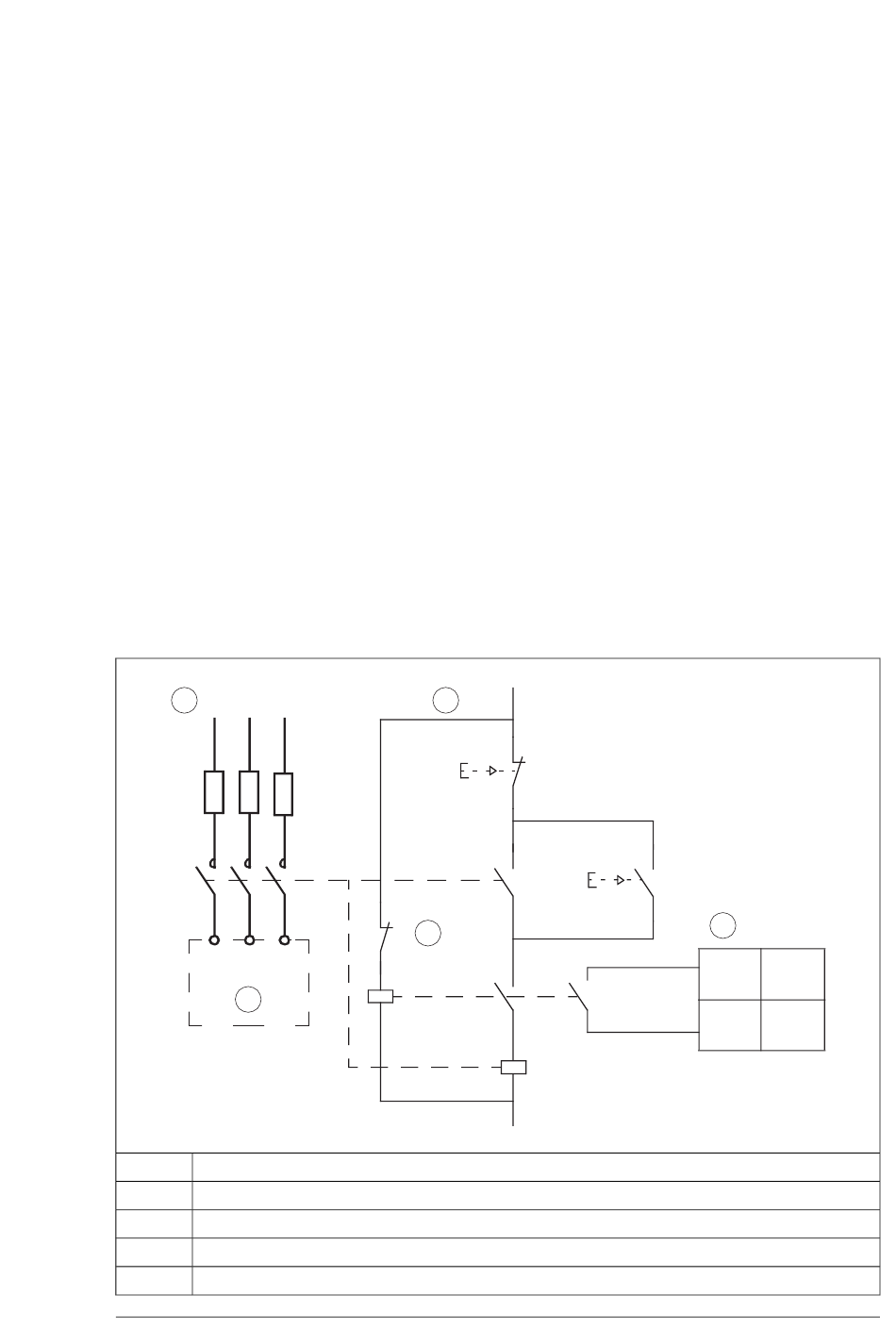

1 Conexión de alimentación de entrada del convertidor con un contactor principal
2 Convertidor
3 Circuito de control del contactor principal
4 Interruptor térmico de la resistencia de frenado
5 Entrada digital. Supervisa el interruptor térmico de la resistencia de frenado.
3
1
OFF
2
13
ON
14
Θ
4
K1
Frenado por resistencia 151
