7. SYSTEMDIAGRAMMER

7.1 Ledningsdiagram (Dieselolie, motorsmøreolie, kølevandssystem)
(Se tillæg A bagest i denne bog)
• 6LPA-DTP/STP/DTZP/STZP

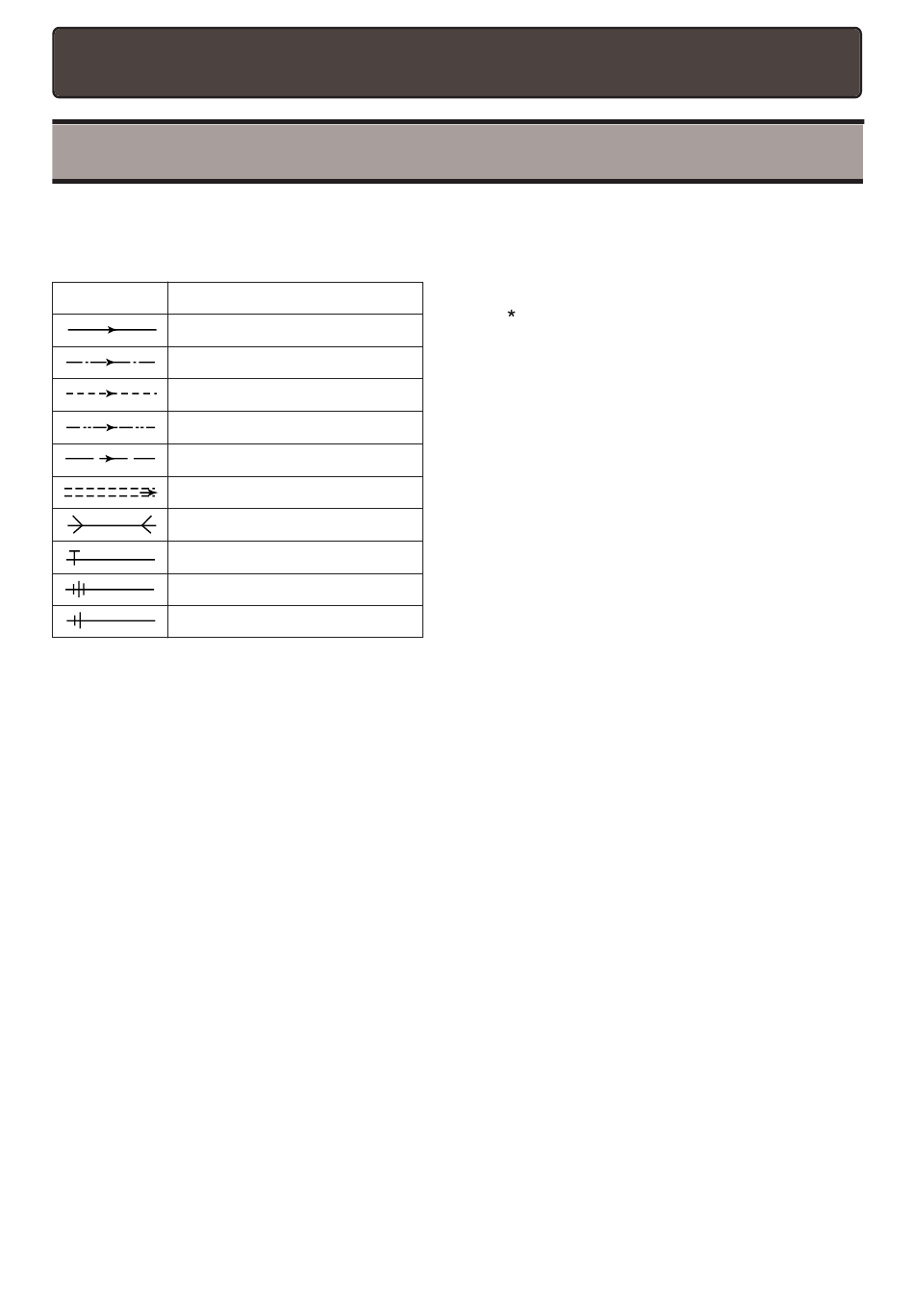

SIGNATURFORKLARINGER
TIL RØRDIAGRAM
BRÆNDSTOF, OLIESYSTEM
Motorolierørsystem
KØLEFERSKVANDRØRSYSTEM
KØLESALTVANDRØRSYSTEM
Servostyringsoliesystem
Gennemstrømningssystem (borehuller)
NAVN
Indsatskobling
Øjekobling
Skruekobling
Flangekobling
1 Servostyringsoliepumpe
2 Olietank
3 Ferskvandskøler
4 Udstødningsmanifold
5 Blandingsvinkelrør
6 Termostat
7 Vandindsugning fra opvarmeren
8 Motorens smøreolieindsugningsfilter
9 Motorens smøreoliepumpe
10 Køleferskvandpumpe
11 Sikkerhedsventil
12 Motorens smøreoliekøler (ferskvandskøling)
13 Vandudledning til opvarmeren
14 Vandtemp. kontakt
15 Vandtemperatursender (ekstraudstyr)
16 Brændstoffilter
17 Dieselolieindsugning (fra brændstoftanken)
18 Dieseloliekøler
19 Dieselolietilbageløb (til brændstoftanken)
20 Kølesaltvandsudstødning
21 Turbolader
22 Brændstofdyser
23 Servostyringscylinder (Lokal leverance)
24 6LPA-STP
Motorens smøreoliekøler (saltvandskøling)
- er ikke fastgjort på model 6LPA-DTP
25 6LPA-STZP
Motorens smøreoliekøler (saltvandskøling)
- er ikke fastgjort på model 6LPA-DTZP
Mellemkøler
26
27 Kølesaltvandspumpe
28 Brændstofpumpe
29 Saltvandsindsugning (fra Kingston-hanen)
30 Servostyringsoliekøler
31 Motorens smøreoliefilter
