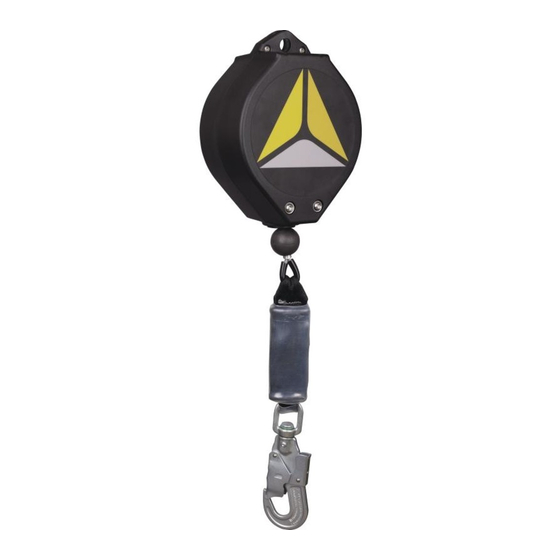

FR ANTICHUTE A RAPPEL AUTOMATIQUE (conforme EN 360) MAXIBLOC AN10006T: MAXIBLOC 6 M CÂBLE GALVANISÉ Ø 4
MM + 1 AM016 MAXIBLOC AN10010T: MAXIBLOC 10 M CÂBLE GALVANISÉ Ø 4 MM + 1 AM016 Instructions d'emploi: Cette notice
doit être traduite (selon la réglementation en vigueur), par le revendeur, dans la langue du pays où l'équipement est utilisé. Cette notice
doit être lue et comprise par l'utilisateur avant d'utiliser l'EPI. Les méthodes d'essais décrites dans les normes ne représentent pas les
conditions réelles d'utilisation. Il est alors important d'étudier chaque situation de travail et que chaque utilisateur soit parfaitement formé
aux différentes techniques afin de connaitre les limites des différents dispositifs. L'utilisation de cet EPI est réservée à des personnes
compétentes ayant suivi une formation appropriée ou opérant sous la responsabilité immédiate d'un supérieur compétent. La sécurité
de l'utilisateur dépend de l'efficacité constante de l'EPI , de sa résistance et de la bonne compréhension des consignes de cette notice
d'utilisation. L'utilisateur est personnellement responsable de toute utilisation de cet EPI qui ne serait pas conforme aux prescriptions de
cette notice et en cas de non-respect des mesures de sécurité applicables à l'EPI énoncées par cette notice. L'utilisation de cet EPI est
réservée à des personnes en bonne santé, certaines conditions médicales pouvant affecter la sécurité de l'utilisateur, en cas de doute
contacter un médecin. Respecter strictement les consignes d'utilisation, de vérification, d'entretien et de stockage. Ce produit est
indissociable d'un système antichute global (EN363) dont la fonction est de minimiser le risque de blessure corporelle lors de chutes.
Avant toute utilisation, se reporter aux recommandations d'utilisation de chaque composant du système. Ce dispositif d'arrêt de chute
est relié par sa poignée au point d'ancrage (EN795). Le point de fixation (situé au sommet du carter) de ce dispositif d'arrêt de chute est
relié au point d'ancrage (EN795) de la structure par un connecteur (EN362). ▪L'extrémité du câble ou de la sangle est reliée à un point
d'accrochage dorsal d'un harnais (EN361) par un connecteur (EN362). (Le point d'accorchage sternal d'un harnais ne sera utilisé que
de façon exceptionnelle). Pour être mis en œuvre avec le dispositif d'arrêt de chute, les connecteurs (EN362) doivent disposer d'une
fonction de pivotage de type émerillon. Le harnais d'antichute (EN361) est le seul dispositif de préhension du corps qu'il soit permis
d'utiliser dans un système d'arrêt de chute. Le dispositif d'arrêt de chute est équipé soit d'une sangle ou d'un câble rétractable. Les
dispositifs d'arrêt de chute peuvent être équipés avec des éléments de terminaisons différents (émerillon EN354), de connecteurs
différents (EN362). Dans ce cas, respecter les consignes décrites dans la notice d'utilisation qui lui est propre.
d'arrêt de chute sont équipés d'une fonction témoin de chute visible sur l'émerillon (voir tableau des références). Certains dispositifs
d'arrêt de chute ont des caractéristiques particulières (voir tableau des références). ▪ FONCTIONNEMENT : Lorsqu'il est accroché au
point d'ancrage situé au-dessus de l'utilisateur, ce dispositif d'arrêt de chute permet de faire des grands déplacements verticaux, des
grands déplacements horizontaux sur plan horizontal ou incliné . Pendant les phases de déplacement de l'utilisateur, le câble s'enroule
et se déroule sur un tambour. Le câble est constamment maintenu tendu grâce à un ressort de rappel. En cas de chute, un verrouillage
bloque le déroulement du câble et arrête instantanément la chute amorcée. Pour les dispositifs d'arrêt de chute équipés de la fonction
témoin de chute : en cas de chute la couleur rouge apparaît sur l'émerillon, soit la couleur verte n'est plus visible.
CARACTERISTIQUES TECHNIQUES: LONGE : câble / Diamètre de câble : Ø4 mm /
rupture :>12 kN. ▪ MISE EN PLACE ET/OU REGLAGES : Il est recommandé d'attribuer un dispositif d'arrêt de chute à chaque utilisateur.
Cet EPI ne peut être utilisé que par une seule personne à la fois. Le dispositif d'arrêt de chute doit être accroché à un point d'ancrage
situé au-dessus de l'utilisateur (résistance minimum : 12 kN (EN795). Sauf indication contraire, le dispositif d'arrêt de chute ne doit pas
être utilisé en configuration " UTILISATION A L'HORIZONTALE ". Un mouvement pendulaire peut se produire lors d'une chute. Afin de
limiter ce mouvement pendulaire, la zone de travail ou les déplacements latéraux doivent être limités. Ils ne doivent pas dépasser un
angle de 40° à partir de l'axe vertical passant par le point d'ancrage du dispositif d'arrêt de chute (voir pictogramme ). ④ Il est recommandé
de ne pas lâcher brusquement le câble ou la sangle lorsque celui-ci ou celle-ci est déroulée. Il est préférable d'accompagner sa rentrée
dans le carter. ② Cette opération est très importante. Si elle n'a pas été respectée, le câble peut sortir de son guide.
AVERTISSEMENTS : Le point d'ancrage du dispositif doit toujours être situé au-dessus ou au même niveau que la surface de travail. ③
Un mouvement pendulaire peut se produire lors d'une chute. Dans ce cas, la force d'impact contre une structure peut occasionner de
graves blessures ou même provoquer la mort. Afin de limiter ce mouvement pendulaire, la zone de travail ou les déplacements latéraux
doivent être limités. Si la situation de travail nécessite de dépasser ces limites, le point d'ancrage individuel n'est plus le dispositif adapté.
Utiliser alors un dispositif d'ancrage classe C ou D conformément à la norme EN795:2012 (exemple : une ligne de vie). La déviation du
dispositif d'ancrage doit être prise en compte pour déterminer le tirant d'air requis. À cet effet, les indications spécifiées dans la notice
d'utilisation du dispositif d'ancrage doivent être prises en considération. ►Pendant l'utilisation, l'ensemble du dispositif ne doit pas être
en contact avec : des éléments tranchants, arêtes vives et structures de faible diamètre, huiles, produits chimiques agressifs, flammes,
métal chaud, tous types de conducteurs électriques ... ►Pour des raisons de sécurité et avant chaque utilisation, vérifier : que l'indicateur
de chute (situé sur le pivot) ne se déclenche pas (la couleur rouge ne doit pas apparaître, ou la couleur verte doit toujours être apparente).
que les connecteurs (EN362) sont fermés et verrouillés / que les consignes d'utilisation décrites pour chacun des éléments du système
soient respectées / que la disposition générale de la situation de travail limite le risque de chute, la hauteur de chute et le mouvement
pendulaire en cas de chute. / que le tirant d'air soit suffisant (espace libre sous les pieds de l'utilisateur) et qu'aucun obstacle ne vienne
perturber le fonctionnement normal du système d'arrêt de chute. ➪ Le tirant d'air est la distance d'arrêt H + une distance supplémentaire
de sécurité de 1 m. La distance H est mesurée depuis la position initiale sous pieds jusqu'à la position finale (équilibre de l'utilisateur
après l'arrêt de sa chute). (voir tableau) Assurez-vous que le tirant d'air approprié subsiste afin d'éviter toute collision au sol ou sur
d'autre objets dans le cas d'une chute. ⑱ (18) (AN100XXY : 3m). ►Prévoir une distance de sécurité par rapport au sol et aux lignes
électriques ou zones présentant un risque électrique. Limites d'utilisation: Avant toute opération mettant en œuvre un EPI, mettre en
place un plan de sauvetage afin de faire face à toute urgence susceptible de survenir pendant l'opération. ▪ DUREE DE VIE: ►Produits
en métal et produits mécaniques (dispositif d'arrêt de chute à rappel automatique, coulissant, travaux sur cordes, ancrages etc...) : durée
de vie maximale 20 ans à partir de la date de fabrication (stockage et utilisation compris). ►La durée de vie est donnée à titre indicatif.
Les facteurs suivants peuvent la faire varier fortement : - Non-respect des instructions du fabricant pour le transport, le stockage et
l'utilisation /- Environnement de travail « agressif » : atmosphère marine, chimique, températures extrêmes, arêtes coupantes ... /- Usage
particulièrement intensif /- Choc ou contrainte importants /- Méconnaissance du passé du produit. Attention : ces facteurs peuvent causer
des dégradations invisibles à l'œil nu. ►Attention : certaines conditions extrêmes peuvent réduire la durée de vie à quelques jours.
▪En cas de doute, écarter systématiquement le produit pour lui faire subir soit : - une révision /- une destruction. La durée de vie ne se
substitue pas à la vérification périodique (à minima annuelle) qui permettra de juger de l'état du produit. ►POUR CONNAITRE VOTRE
CENTRE DE REVISION ANNUELLE, CONSULTER WWW.DELTAPLUS.EU. ▪Toute modification ou adjonction ou réparation de l'EPI
ne peut être faite sans accord préalable du fabricant et sans utilisation de ses modes opératoires. Ne pas utiliser hors du domaine
d'utilisation défini dans les instructions d'emploi. Le fabricant ne peut être tenu responsable de tout accident direct ou indirect survenu à
la suite d'une modification ou d'une utilisation autre que celle prévue dans cette notice. Ne pas utiliser cet équipement au-delà de ses
limites. ▪Afin de s'assurer de son état de fonctionnement et donc de la sécurité de l'utilisateur, le produit doit être systématiquement
vérifié : ►1/ en inspectant visuellement les point suivants : / Etat du câble : pas d'amorce de rupture d'un ou plusieurs fils, pas de pliage,
pas de brûlure, pas de corrosion ni d'oxydation, pas de déformation du toronnage du câble. / Etat des parties métalliques : pas d'usure,
pas de déformation, pas de corrosion ni d'oxydation. /Etat général : rechercher toute dégradation éventuelle due aux rayons ultra-violets
DELTA PLUS GROUP - ZAC La Peyrolière - BP140 - 84405 APT Cedex - France –
1
Tel: +33 (0) 4 90 74 20 33 - Fax: +33 (0) 4 90 74 32 59 - www.deltaplus.eu
MAXIBLOC AN10006T - MAXIBLOC
AN10010T
Matières : acier galvanisé / Résistance à la
▪Certains dispositifs
▪
▪
UPDATE 29/09/2017
