Resumen de contenidos para Toro Z Master Professional 6000 Serie

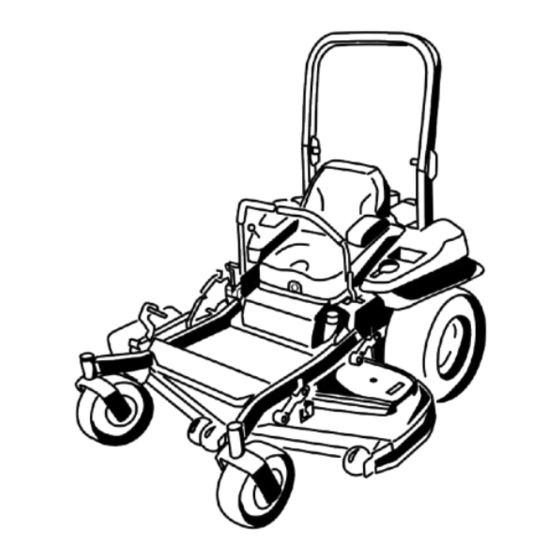

- Página 1 Cortacéspedes con conductor Z Master ® Professional serie 6000 con cortacésped de descarga lateral TURBO FORCE ® de 122 cm Nº de modelo 74902TE—Nº de serie 400000000 y superiores *3410-731* B Registre su producto en www.Toro.com. Traducción del original (ES)
-
Página 2: Introducción
Toro o información adicional, póngase en contacto si usted no sigue las precauciones recomendadas. con un Servicio Técnico Autorizado o con Asistencia al Cliente de Toro, y tenga a mano los números de modelo y serie de su producto. Figura 1 identifica la ubicación de los números de modelo y serie en el... -
Página 3: Tabla De Contenido
Contenido Procedimientos previos al mantenimiento ... 37 Mantenimiento y almacenamiento ....37 Retirada del faldón de la carcasa de Seguridad ..............4 corte.............. 37 Seguridad en general ......... 4 Retirada del protector de chapa ......38 Indicador de pendientes ........5 Lubricación ............ -
Página 4: Seguridad
Seguridad Mantenimiento del sistema de control ....59 Ajuste de la posición de las palancas de control ............59 Esta máquina ha sido diseñada con arreglo a lo Ajuste de los acoplamientos de control de estipulado en la norma EN ISO 5395:2013. movimiento ........... -
Página 5: Indicador De Pendientes
Indicador de pendientes g011841 Figura 3 Esta página puede copiarse para el uso personal. 1. La pendiente máxima en que puede utilizarse la máquina con seguridad es de 15 grados. Utilice el Diagrama de pendientes para determinar el ángulo de una pendiente antes de proseguir. No utilice esta máquina en pendientes de más de 15 grados. Doble por la línea correspondiente a la pendiente recomendada. -
Página 6: Pegatinas De Seguridad E Instrucciones
Pegatinas de seguridad e instrucciones Las pegatinas de seguridad e instrucciones están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier pegatina que esté dañada o que falte. decal58-6520 58-6520 decal106-2655 1. Grasa 106-2655 1. - Página 7 decalbatterysymbols Símbolos de la batería Algunos de estos símbolos, o todos ellos, están en su batería 1. Riesgo de explosión 6. Mantenga a otras personas a una distancia prudencial de la batería. 2. No fume, mantenga 7. Lleve protección ocular; alejado del fuego y de las los gases explosivos pueden causar ceguera y...
- Página 8 decal110-2068 110-2068 1. Lea el Manual del operador. decal114-4470 114–4470 decal112-9028 112-9028 1. Lea el Manual del 3. Bloqueado 1. Advertencia – no se acerque a las piezas en movimiento; operador. mantenga colocados todos los protectores. 2. Altura de corte 4.
- Página 9 decal116-5988 116-5988 decal117-3848 117-3848 1. Freno de estacionamiento 2. Freno de estacionamiento 1. Peligro de objetos arrojados – mantenga a otras personas – puesto – quitado a una distancia prudencial de la máquina. 2. Peligro de objetos arrojados, cortacésped – no haga funcionar el cortacésped sin que esté...
- Página 10 decal126-2055 126-2055 1. Par de apriete de las tuercas de las ruedas 129 N∙m (4x) 2. Par de apriete de las tuercas de los cubos de las ruedas: 319 N·m 3. Lea y comprenda el Manual del operador antes de realizar cualquier tarea de mantenimiento;...
- Página 11 decal114-4468 114-4468 1. Advertencia – lea el manual del operador. 5. Peligro de pérdida de tracción/control, pendientes – en caso de pérdida de tracción/control en una pendiente, desengrane el mando de control de las cuchillas (toma de fuerza) y salga lentamente de la pendiente.
- Página 12 decal132-0871 132-0871 Nota: Esta máquina cumple con la prueba estándar de estabilidad del sector en las pruebas longitudinales y laterales estáticas, con la pendiente máxima recomendada indicada en la pegatina. Revise las instrucciones del Manual del operador sobre el uso de la máquina en pendientes y compruebe las condiciones en las que se va a utilizar la máquina para determinar si puede utilizarse con las condiciones de ese día y de ese lugar determinados.
-
Página 13: El Producto
El producto Contador de horas El contador de horas registra el número de horas de operación de la máquina. Funciona cuando el motor está en marcha. Utilice el recuento de horas para programar el mantenimiento regular (Figura Indicador de combustible El indicador de combustible está... -
Página 14: Especificaciones
Accesorios/Aperos Está disponible una selección de aperos y accesorios homologados por Toro que se pueden utilizar con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Servicio Técnico Autorizado o visite www.Toro.com para obtener una lista de todos los accesorios y aperos homologados. -
Página 15: Operación
Operación • No retire nunca el tapón de combustible ni añada combustible al depósito mientras el motor está en marcha o está caliente. Antes del • No añada combustible dentro de un edificio. funcionamiento • No guarde la máquina o un recipiente de combustible en un lugar donde pudiera haber una llama desnuda, chispas o una llama piloto, por ejemplo en un calentador de agua u otro... -
Página 16: Uso Del Estabilizador/Acondicionador
de 30 días), sin plomo, de 87 o más octanos Limpie alrededor del tapón del depósito de (método de cálculo (R+M)/2). combustible. • Etanol: Es aceptable el uso de gasolina con hasta Llene el depósito de combustible hasta la parte el 10% de etanol (gasohol) o el 15% de MTBE inferior del cuello de llenado (Figura... -
Página 17: Rodaje De Una Máquina Nueva
Rodaje de una máquina Coloque la barra antivuelco en la posición de bajada (Figura nueva Los motores nuevos necesitan tiempo para desarrollar toda su potencia. La fricción generada por las carcasas y los sistemas de propulsión de los cortacéspedes es mayor cuando éstos son nuevos, lo que supone una carga adicional para el motor. -
Página 18: Primero La Seguridad
Primero la seguridad Le rogamos lea todas las instrucciones y símbolos relativos a la seguridad en la sección de seguridad. El conocer esta información puede ayudar a evitarle lesiones a usted o a otras personas. PELIGRO La operación sobre hierba mojada o en pendientes escarpadas puede hacer que la máquina patine y que usted pierda el control. -
Página 19: Uso Del Sistema De Interruptores De Seguridad
Uso del sistema de Comprobación del sistema de interruptores de seguridad interruptores de seguridad Intervalo de mantenimiento: Cada vez que se utilice o diariamente ADVERTENCIA Compruebe el sistema de interruptores de seguridad Si los interruptores de seguridad están cada vez que vaya a trabajar con la máquina. desconectados o dañados, la máquina Si el sistema no funciona de la forma que se podría ponerse en marcha inesperadamente,... -
Página 20: Desenganche Del Asiento
Mueva la palanca lateralmente para desbloquear el asiento (Figura 12). g019754 g019768 Figura 12 Figura 14 1. Pomo de la suspensión del asiento Desenganche del asiento Durante el Para desenganchar el asiento, empuje hacia adelante funcionamiento el enganche del asiento (Figura 13). -
Página 21: Seguridad Del Sistema De Protección Antivuelco (Rops)
• Utilice solamente los accesorios y aperos aprobados por Toro. No deje el vehículo aparcado en pendientes sin calzar o bloquear las ruedas. Seguridad del sistema de protección antivuelco (ROPS) •... -
Página 22: Desengranaje Del Freno De Estacionamiento
g008945 Figura 17 g027334 Figura 15 Cómo desengranar el mando de control de las cuchillas (TDF) Desengranaje del freno de estacionamiento g009174 Figura 18 Uso del acelerador g027335 Figura 16 Puede mover el control del acelerador entre las posiciones de R (Figura 19). -
Página 23: Uso Del Interruptor De Encendido
Presione hacia abajo el control del estárter para desactivar el estárter después de que el motor arranque (Figura 20). g008947 Figura 21 Gire la llave de contacto para apagar el motor. Arranque y parada del motor Cómo arrancar el motor Eleve la barra antivuelco y bloquéela, siéntese g008959 en el asiento y abroche el cinturón de seguridad. -
Página 24: Para Parar El Motor
g008947 Figura 23 Para parar el motor CUIDADO Los niños u otras personas podrían resultar lesionados si mueven o intentan operar la máquina mientras está desatendida. Retire siempre la llave de contacto y ponga el freno de estacionamiento cuando deje la máquina sin supervisión, aunque sea por unos pocos minutos. -
Página 25: Importante
Uso de las palancas de control de movimiento g027337 Figura 24 g004532 Figura 25 1. Palanca de control de 4. Hacia atrás movimiento – posición de Importante: Asegúrese de que la válvula de BLOQUEO PUNTO MUERTO cierre del combustible está cerrada antes de 2. -
Página 26: Conducción Hacia Adelante
Para ir hacia atrás, tire lentamente de las CUIDADO palancas de control de movimiento hacia atrás La máquina puede girar muy rápidamente. (Figura 27). El operador puede perder el control de la máquina y causar lesiones personales o daños a la máquina. •... -
Página 27: Ajuste De La Altura De Corte
PELIGRO Si la máquina no tiene correctamente montado un deflector de hierba, una tapa de descarga o un recogedor completo, usted y otras personas están expuestos a contacto con las cuchillas y a residuos lanzados al aire. El contacto con las cuchillas de corte en rotación o con los residuos lanzados al aire causará... -
Página 28: Ajuste De Los Rodillos Protectores Del Césped
Mueva el bloqueo de transporte a la posición Ajuste los rodillos protectores del césped, tal y de bloqueado. como se muestra en la Figura 30, la Figura 31 Figura Pise el pedal de elevación de la carcasa y eleve la carcasa a la posición de transporte (que es también la posición de altura de corte de 140 mm), tal y como se muestra en la Figura... -
Página 29: Ajuste De Los Bloqueos De Leva Del Deflector De Flujo
g027727 g001100 Figura 33 Figura 32 1. Tuerca con arandela 4. Rodillo protector del prensada césped 2. Espaciador 5. Perno Posicionamiento del 3. Casquillo deflector de flujo Las figuras siguientes son simplemente Ajuste de los bloqueos de recomendaciones de uso. Los ajustes varían según el tipo de hierba, el contenido de humedad y la altura leva del deflector de flujo de la hierba. -
Página 30: Consejos De Operación
posición R . Se requiere aire para cortar bien ÁPIDO la hierba, así que no ponga la altura de corte tan baja como para rodear totalmente el cortacésped de hierba sin cortar. Trate siempre de tener un lado del cortacésped libre de hierba sin cortar, para permitir la entrada de aire en la máquina. -
Página 31: Después Del Funcionamiento
Elimine cualquier mella con una lima, y afile las cuchillas si es necesario. Si una cuchilla está desgastada o deteriorada, sustitúyala inmediatamente por una cuchilla nueva genuina Toro. Después del funcionamiento Seguridad tras el... -
Página 32: Uso De Las Válvulas De Liberación De Las Ruedas Motrices
Uso de las válvulas de liberación de las ruedas motrices ADVERTENCIA Las manos pueden quedar atrapadas en los componentes giratorios de la transmisión, debajo de la carcasa del motor, lo que podría dar lugar a lesiones graves. Apague el motor, retire la llave y espere a que se detengan todas las piezas móviles antes de acceder a las válvulas de liberación de las ruedas motrices. -
Página 33: Cómo Cargar La Máquina
Pare el motor, retire la llave, accione el freno ADVERTENCIA de estacionamiento y cierre la válvula de El cargar la máquina en un remolque o un combustible. camión aumenta la posibilidad de un vuelco y Utilice los puntos de amarre de la máquina para podría causar lesiones graves o la muerte. -
Página 34: Uso Del Soporte Z Stand
ADVERTENCIA La máquina podría caerse encima de alguien y causar graves lesiones o la muerte. • Extreme las precauciones al manipular la máquina sobre el soporte Z Stand. • Utilice el soporte Z Stand únicamente para limpiar el cortacésped y para retirar las cuchillas. -
Página 35: Cómo Retirar La Máquina Del Soporte Z Stand
g001812 Figura 43 1. Soporte Z Stand (colocado 3. Enganche descansando g001813 en la ranura) sobre la pestaña de giro Figura 44 2. Ranura en la acera o en el césped 3. Posición de bloqueado 1. Soporte Z Stand 2. Enganche 4. -
Página 36: Mantenimiento
• Ajuste el cojinete del pivote de las ruedas giratorias. • Compruebe el ajuste del freno de estacionamiento. • Cambie los filtros hidráulicos y el fluido hidráulico si utiliza fluido hidráulico Toro® HYPR-OIL™ 500 (más a menudo en condiciones de mucho polvo o suciedad). -
Página 37: Procedimientos Previos Al Mantenimiento
– Desengrane las transmisiones. la certificación de seguridad de la máquina, utilice – Accione el freno de estacionamiento. solamente piezas y accesorios genuinos Toro. – Apague el motor y retire la llave. Las piezas de repuesto y accesorios de otros –... -
Página 38: Retirada Del Protector De Chapa
Retirada del protector de Lubricación chapa Engrase con más frecuencia si la zona de trabajo tiene mucho polvo o arena. Afloje los 2 pernos delanteros y retire el protector de chapa para tener acceso a las correas y los ejes de la Tipo de grasa: Grasa de litio de propósito general carcasa (Figura... -
Página 39: Cómo Engrasar El Cortacésped
Cómo engrasar el Engrase el brazo tensor de la correa de la carcasa (Figura 49). cortacésped Intervalo de mantenimiento: Cada año—Engrase el brazo tensor de la correa de la bomba. Cada año—Engrase los pivotes de las ruedas giratorias delanteras (más a menudo en condiciones de mucho polvo o suciedad). -
Página 40: Lubricación De Los Cubos De Las Ruedas Giratorias
Apriete el perno del faldón de la carcasa de espacio de 3 mm aproximadamente entre la corte. Consulte Retirada del faldón de la superficie exterior de la tuerca espaciadora y el carcasa de corte (página 37). extremo del eje, dentro de la tuerca). Introduzca el eje con la tuerca montada en él en Lubricación de los cubos la rueda, en el lado que contiene el retén nuevo... -
Página 41: Mantenimiento Del Motor
Mantenimiento del motor Inspeccione el filtro primario mirando dentro del mismo mientras dirige una luz potente al exterior del filtro. ADVERTENCIA Nota: Los agujeros del filtro aparecerán en El contacto con superficies calientes puede forma de puntos luminosos. causar lesiones personales. Nota: Si el filtro está... -
Página 42: Mantenimiento Del Aceite De Motor
Si va a cambiar el filtro secundario, deslícelo ADVERTENCIA cuidadosamente en el cuerpo del filtro (Figura El contacto con superficies calientes puede 52). causar lesiones personales. Deslice cuidadosamente el filtro primario por encima del filtro secundario (Figura 52). Mantenga las manos, los pies, la cara, la ropa y otras partes del cuerpo alejados del Asegúrese de que está... -
Página 43: Cómo Cambiar El Aceite Del Motor
Aparque la máquina de manera con la parte trasera ligeramente más baja que la parte delantera, para asegurar que el aceite se drene completamente. Desengrane el mando de control de las cuchillas (TDF), ponga las palancas de control de movimiento en posición de BLOQUEO PUNTO g008804... -
Página 44: Sustitución Del Filtro De Aceite Del Motor
g008804 g027660 Figura 56 Arranque el motor y conduzca hasta una zona llana. Compruebe el nivel de aceite otra vez. Sustitución del filtro de aceite del motor Intervalo de mantenimiento: Cada 200 horas g027477 Nota: Cambie el filtro de aceite del motor con más Figura 57 frecuencia cuando se trabaja en condiciones de mucho polvo o arena. -
Página 45: Desmontaje De La Bujía
Distancia entre electrodos: 0,76 mm Desmontaje de la bujía Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador. g008803 Desengrane el mando de control de las cuchillas (TDF), ponga las palancas de control de movimiento en posición de BLOQUEO... -
Página 46: Inspección Del Parachispas
Mantenimiento del sistema de combustible Cómo cambiar el filtro de combustible Intervalo de mantenimiento: Cada 500 horas/Cada año (lo que ocurra primero) (más a menudo en condiciones de mucho polvo o suciedad). El filtro de combustible está situado cerca de la parte delantera o trasera del motor. -
Página 47: Mantenimiento Del Depósito De Combustible
Mantenimiento del Importante: Instale los tubos de combustible y sujételos con bridas de plástico de la misma sistema eléctrico manera que estaban al salir de la fábrica, para mantener los tubos de combustible alejados de componentes que podrían dañar los tubos. Seguridad del sistema Mantenimiento del depósito eléctrico... -
Página 48: Retirada De La Batería
Retirada de la batería ADVERTENCIA Los bornes de la batería o una herramienta metálica podrían hacer cortocircuito si entran en contacto con los componentes metálicos de la máquina, causando chispas. Las chispas podrían hacer explotar los gases de la batería, causando lesiones personales. •... -
Página 49: Mantenimiento De Los Fusibles
1,265). Esto es especialmente importante para evitar daños a la batería cuando la temperatura está por debajo de los 0ºC. Cargue la batería durante 10 a 15 minutos a 25–30 amperios, o durante 30 minutos a 10 amperios. Cuando la batería esté completamente cargada, desconecte el cargador de la toma de electricidad, luego desconecte los cables del cargador de los bornes de la batería... -
Página 50: Mantenimiento Del Sistema De Transmisión
Mantenimiento del sistema de transmisión Comprobación del cinturón de seguridad Intervalo de mantenimiento: Cada vez que se utilice o diariamente Inspeccione el cinturón de seguridad en busca de señales de desgaste o cortes, y compruebe el funcionamiento del retractor y de la hebilla. Si está dañado, cámbielo antes de usar la máquina. -
Página 51: Comprobación De La Presión De Los Neumáticos
Si se desvía hacia la derecha, afloje los pernos y ajuste la chapa del tope izquierdo hacia atrás en la ranura en T de la izquierda hasta que la máquina avance en línea recta (Figura 68). Si se desvía hacia la izquierda, afloje los pernos y ajuste la chapa del tope derecho hacia atrás en la ranura en T de la derecha hasta que la máquina avance en línea recta... -
Página 52: Ajuste Del Cojinete Del Pivote De Las Ruedas Giratorias
g001297 Figura 71 1. Arandelas de muelle 3. Capuchón guardapolvo 2. Contratuerca g024121 Figura 70 1. Tuerca almenada Uso del suplemento del embrague Ajuste del cojinete del Algunos modelos de años posteriores han sido fabricados con embragues que contienen un pivote de las ruedas suplemento de freno. -
Página 53: Cómo Retirar El Suplemento Del Embrague
Cómo retirar el suplemento del embrague Pare el motor, espere a que se detengan todas las piezas en movimiento, retire la llave, accione el freno de estacionamiento y deje que la máquina se enfríe por completo antes de empezar estas instrucciones. Utilizar un compresor de aire, elimine cualquier residuo de debajo del polo de freno y de alrededor de los espaciadores del freno... -
Página 54: Mantenimiento Del Sistema De Refrigeración
Mantenimiento del sistema de refrigeración Limpieza de la rejilla del motor y el enfriador de g010872 Figura 76 aceite del motor 1. Galga Intervalo de mantenimiento: Cada vez que se utilice o diariamente Retire cualquier acumulación de hierba, suciedad u otros residuos del enfriador de aceite (Figura 78). -
Página 55: Comprobación Y Limpieza De Las Cubiertas De La Unidad Hidráulica
Limpie los residuo y la hierba de los Apague el motor, retire la llave y espere a que componentes del motor. se detengan todas las piezas en movimiento antes de abandonar el puesto del operador. Instale la rejilla de entrada de aire, el arrancador de retroceso y la carcasa del ventilador (Figura Mueva el asiento hacia adelante. -
Página 56: Mantenimiento De Los Frenos
Mantenimiento de los frenos Ajuste del freno de estacionamiento Intervalo de mantenimiento: Después de las primeras 100 horas Cada 500 horas después Nota: Es necesario realizar este procedimiento después de las primeras 100 horas de uso o después de retirar o cambiar cualquier componente del freno. Coloque la máquina sobre una superficie nivelada. -
Página 57: Mantenimiento De Las Correas
Mantenimiento de las correas Inspección de las correas Intervalo de mantenimiento: Cada 50 horas Cambie la correa si está desgastada. Las señales de una correa desgastada incluyen chirridos cuando la correa está en movimiento, patinaje de las cuchillas durante la siega, bordes deshilachados, o marcas de quemaduras o grietas. -
Página 58: Sustitución De La Correa De Transmisión De La Bomba Hidráulica
g027730 Figura 85 1. Posicione la cubierta de la 3. Asegúrese de que la correa pestaña queda por debajo del enganche metálico 2. Deslice la cubierta de la correa por debajo de los enganches laterales g009038 Figura 84 1. Polea del embrague 5. -
Página 59: Mantenimiento Del Sistema De Control
Mantenimiento del sistema de control Ajuste de la posición de las palancas de control Las palancas de control tienen dos ajustes de altura: alto y bajo. Retire los pernos para adaptar la altura al operador. Desengrane el mando de control de las cuchillas (TDF), ponga las palancas de control de movimiento en posición de BLOQUEO... -
Página 60: Ajuste De Los Acoplamientos De Control De Movimiento
Levante la parte trasera de la máquina y apóyela sobre soportes fijos u otro soporte equivalente. Nota: Eleve la máquina a una altura suficiente para permitir que las ruedas motrices giren libremente. Retire la conexión eléctrica del interruptor de seguridad del asiento, situado debajo del cojín del asiento. -
Página 61: Ajuste Del Amortiguador De Control De Movimiento
g008620 Figura 90 Se muestra el control derecho 1. Apriete la contratuerca a 23 N·m. El perno debe sobresalir de la contratuerca después de ser apretado. 2. Máxima resistencia (tacto más firme) 3. Amortiguador 4. Resistencia media (tacto medio) g010187 5. -
Página 62: Mantenimiento Del Sistema Hidráulico
Busque atención médica inmediatamente si el fluido penetra en la piel. Un médico deberá eliminar quirúrgicamente el fluido inyectado en pocas horas. Mantenimiento del sistema hidráulico Tipo de fluido hidráulico:Fluido hidráulico Toro ® HYPR-OIL ™ 500 o Mobil ® 1 15W-50. - Página 63 Nota: El nivel de aceite de la varilla es incorrecto si se comprueba el aceite con la unidad caliente. Mueva el asiento hacia adelante. Limpie la zona alrededor de las varillas de los depósitos del sistema hidráulico (Figura 92). Retire una varilla del depósito de aceite hidráulico (Figura 92).
-
Página 64: Cambio Del Fluido Hidráulico Y Los Filtros
® (más a menudo en condiciones de mucho polvo o suciedad). Cada 500 horas—Cambie los filtros hidráulicos y el fluido hidráulico si utiliza fluido hidráulico Toro ® HYPR-OIL ™ 500 (más a menudo en condiciones de mucho polvo o suciedad). -
Página 65: Mantenimiento De La Carcasa Del Cortacésped
Mantenimiento de la carcasa del cortacésped Nivelación de la carcasa de corte Preparación de la máquina Nota: Asegúrese de que la carcasa de corte está nivelada antes de ajustar la altura de corte (ADC). Coloque el cortacésped en una superficie plana. Desengrane el mando de control de las cuchillas (TDF), ponga las palancas de control de movimiento en posición de... - Página 66 g009196 Figura 96 1. 7,6 cm en la posición A es 3. Mida aquí desde la punta correcto de la cuchilla hasta la superficie dura 2. 8.3 cm en B es correcto 4. Mida en los puntos A y B g027343 en ambos lados Figura 95...
- Página 67 g010251 Figura 98 1. Tuerca de ajuste 3. Ajuste de la carcasa trasera 2. Contratuerca 4. Ajuste de la carcasa delantera g027344 Para ajustar el sistema de ajuste de un solo Figura 97 punto, afloje los 2 pernos situados cerca del 1.
-
Página 68: Mantenimiento De Las Cuchillas De Corte
de altura de corte al menos ⅓ del recorrido la sustitución sean más cómodos, puede desear tener posible en las ranuras correspondientes. De un stock de cuchillas de repuesto. esta manera, será posible ajustar algo más en sentido vertical los 4 acoplamientos de la Seguridad de las cuchillas carcasa. -
Página 69: Verificación De La Rectilinealidad De Las Cuchillas
Para asegurar un rendimiento óptimo y el continuado cumplimiento de las normas de seguridad de la Mida desde una superficie nivelada hasta el filo máquina, utilice cuchillas de repuesto genuinas Toro. de corte, posición A, de las cuchillas (Figura Las cuchillas de repuesto de otros fabricantes pueden 102). -
Página 70: Afilado De Las Cuchillas
g000553 Figura 105 2. Equilibrador 1. Cuchilla Repita este procedimiento hasta que la cuchilla esté equilibrada. Cómo instalar las cuchillas Instale la cuchilla en el eje (Figura 106). Importante: La parte curva de la cuchilla debe apuntar hacia arriba, hacia el interior del cortacésped para asegurar un corte g004536 Figura 103... - Página 71 ADVERTENCIA Los brazos de elevación de la carcasa contienen energía almacenada. El retirar la carcasa sin antes liberar dicha energía almacenada puede causar lesiones graves o la muerte. No intente desmontar la carcasa del bastidor delantero sin anular la energía almacenada. Pare el motor, espere a que se detengan todas las piezas en movimiento, retire la llave y ponga el freno de estacionamiento.
-
Página 72: Cambio Del Deflector De Hierba
g015594 Figura 109 1. Perno 5. Muelle instalado 2. Espaciador 6. Deflector de hierba 3. Contratuerca 7. Gancho en J del muelle 4. Muelle Coloque el espaciador y el muelle en el deflector g009197 de hierba. Figura 108 Coloque el extremo en J del muelle detrás del 1. -
Página 73: Limpieza
Limpieza Almacenamiento Limpieza y almacenamiento Limpieza de los bajos del de la máquina cortacésped Desengrane el mando de control de las cuchillas Intervalo de mantenimiento: Cada vez que se utilice (TDF), accione el freno de estacionamiento, gire o diariamente la llave de contacto a D y retire ESCONECTADO Desengrane el mando de control de las cuchillas... - Página 74 Agregue un estabilizador/acondicionador a base de petróleo al combustible del depósito. Siga las instrucciones de mezcla del fabricante del estabilizador. No use un estabilizador a base de alcohol (etanol o metanol). Nota: Un estabilizador/acondicionador de combustible es más eficaz cuando se mezcla con combustible fresco y se utiliza en todo momento.
-
Página 75: Solución De Problemas
Solución de problemas Problema Posible causa Acción correctora El motor de arranque no se engrana. 1. El mando de control de las cuchillas 1. Mueva el mando de control de las (TDF) está engranado. cuchillas (TDF) a la posición de desengranado. - Página 76 Problema Posible causa Acción correctora El motor se sobrecalienta. 1. La carga del motor es excesiva. 1. Reduzca la velocidad de avance. 2. El nivel de aceite en el cárter está bajo. 2. Añada aceite al cárter. 3. Las aletas de refrigeración y los 3.
- Página 77 Problema Posible causa Acción correctora El embrague no se engrana. 1. El fusible esta fundido. 1. Cambie el fusible. Compruebe la resistencia de la bobina, la carga de la batería, el sistema de carga y las conexiones del cableado, y cambie componentes si es necesario.
-
Página 78: Esquemas
Esquemas g009180 Diagrama de cableado (Rev. A) - Página 79 Toro local. El sistema de garantías de Toro está hospedado en servidores ubicados en los Estados Unidos, y por tanto las leyes de privacidad aplicables pueden no proporcionar la misma protección que en su país.
- Página 80 Instrucciones para obtener asistencia bajo la garantía The Toro Company y su afiliado, Toro Warranty Company, bajo un acuerdo Si usted cree que su producto Toro tiene un defecto de materiales o de entre sí, prometen conjuntamente reparar los Productos Toro citados a mano de obra, siga este procedimiento: continuación si tienen defectos de materiales o mano de obra.
