1. Desengrane el mando de control de las cuchillas
(TDF), ponga las palancas de control de
movimiento en posición de B
y accione el freno de estacionamiento.
MUERTO
2. Pare el motor, retire la llave y espere a que se
detengan todas las piezas en movimiento antes
de abandonar el puesto del operador.

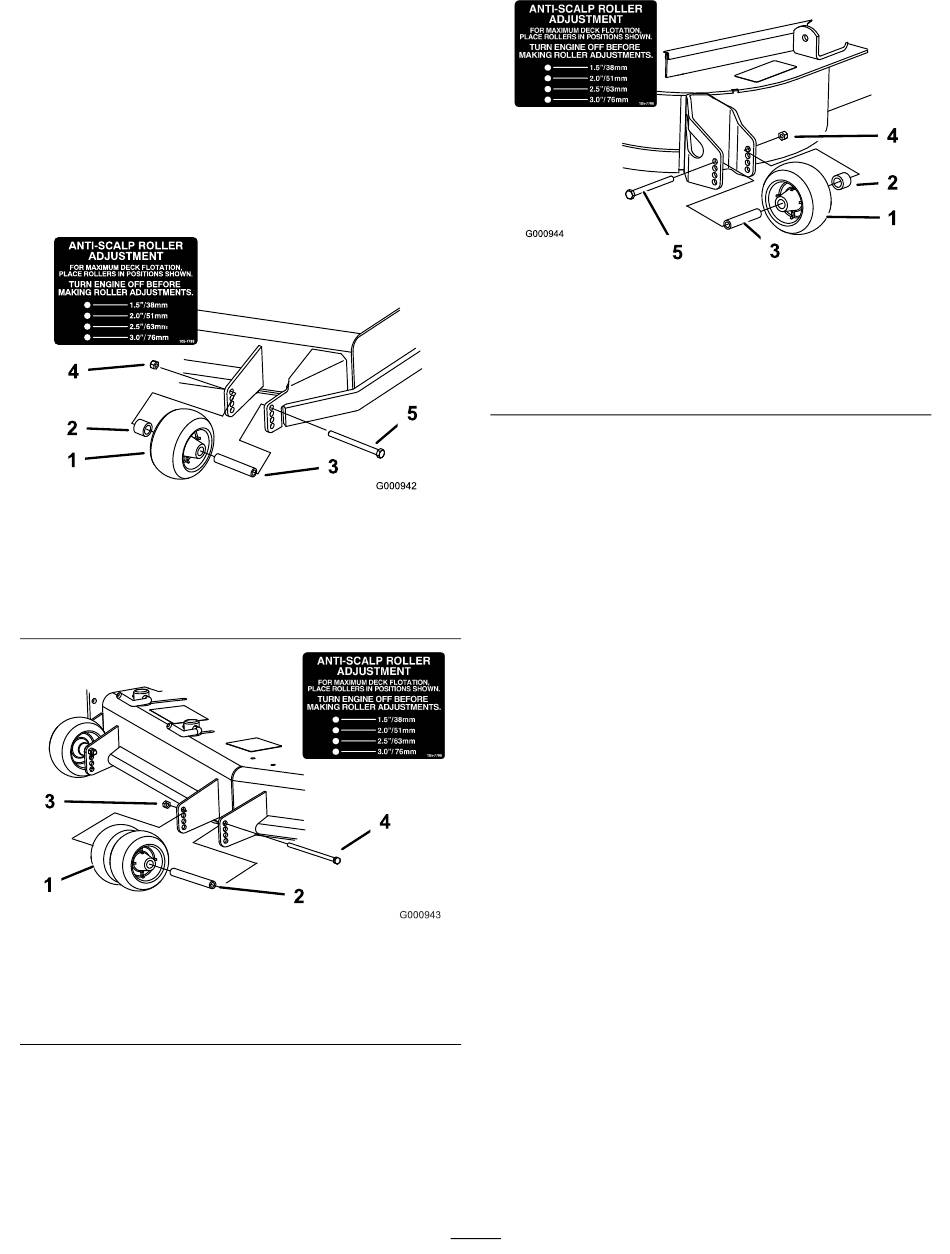

3. Ajuste los rodillos protectores del césped, tal y
como se muestra en la
la Figura 32.
Figura 30
1. Rodillo protector del
césped
2. Espaciador
3. Casquillo
Figura 31
1. Rodillo protector del
césped
2. Casquillo
/
LOQUEO PUNTO
Figura 30, la Figura 31
g000942
4. Tuerca con arandela
prensada
5. Perno
g000943
3. Tuerca con arandela
prensada
4. Perno
y
1. Rodillo protector del
césped
2. Espaciador
3. Casquillo
Ajuste de los bloqueos de
leva del deflector de flujo
Este procedimiento se aplica solamente a máquinas
equipadas con bloqueos del deflector de flujo.
Algunos modelos tienen pernos y tuercas en lugar de
los bloqueos del deflector, y se ajustan de la misma
manera.
El flujo de descarga del cortacésped puede ajustarse
para diferentes condiciones de segado. Coloque los
bloqueos de leva y el deflector para obtener la mejor
calidad de corte.
1. Desengrane el mando de control de las cuchillas
(TDF), ponga las palancas de control de
movimiento en posición de
, y ponga el freno de estacionamiento.
MUERTO
2. Apague el motor, retire la llave y espere a que
se detengan todas las piezas en movimiento
antes de abandonar el puesto del operador.
3. Para ajustar los bloqueos de leva, levante la
palanca para aflojar el bloqueo de leva
33).
4. Ajuste el deflector y los bloqueos de leva en las
ranuras según el flujo de descarga deseado.
5. Devuelva la palanca a su posición original para
apretar el deflector y los bloqueos de leva
(Figura 33).
6. Si las levas no inmovilizan correctamente el
deflector, o si éste está demasiado apretado,
afloje la palanca y luego gire el bloqueo de leva.
Nota:
Ajuste el bloqueo de leva hasta obtener
la presión de bloqueo deseada.
29
Figura 32
4. Tuerca con arandela
prensada
5. Perno
/
BLOQUEO PUNTO
g000944
