1. Tuerca con arandela
prensada
2. Rodillo protector del
césped
1. Perno
2. Casquillo

Ajuste de los patines

Para máquinas con descarga
trasera
Monte los patines en la posición inferior cuando utilice
alturas de corte de más de 64 mm, y en la posición
superior con alturas de corte de menos de 64 mm.
Figura 35
3. Casquillo
4. Perno
Figura 36
3. Rodillo protector del
césped
4. Tuerca con arandela
prensada
Nota:
Cuando los patines se desgasten, páselos al
lado opuesto del cortacésped, dándoles la vuelta.
De esta manera puede usar los patines durante más
tiempo antes de cambiarlos.
1. Aparque la máquina en una superficie nivelada,
desengrane el mando de control de las cuchillas
y ponga el freno de estacionamiento.
2. Apague el motor, retire la llave y espere a que
se detengan todas las piezas en movimiento
antes de abandonar el puesto del operador.
3. Retire los pernos de cuello cuadrado y las
tuercas de cada patín

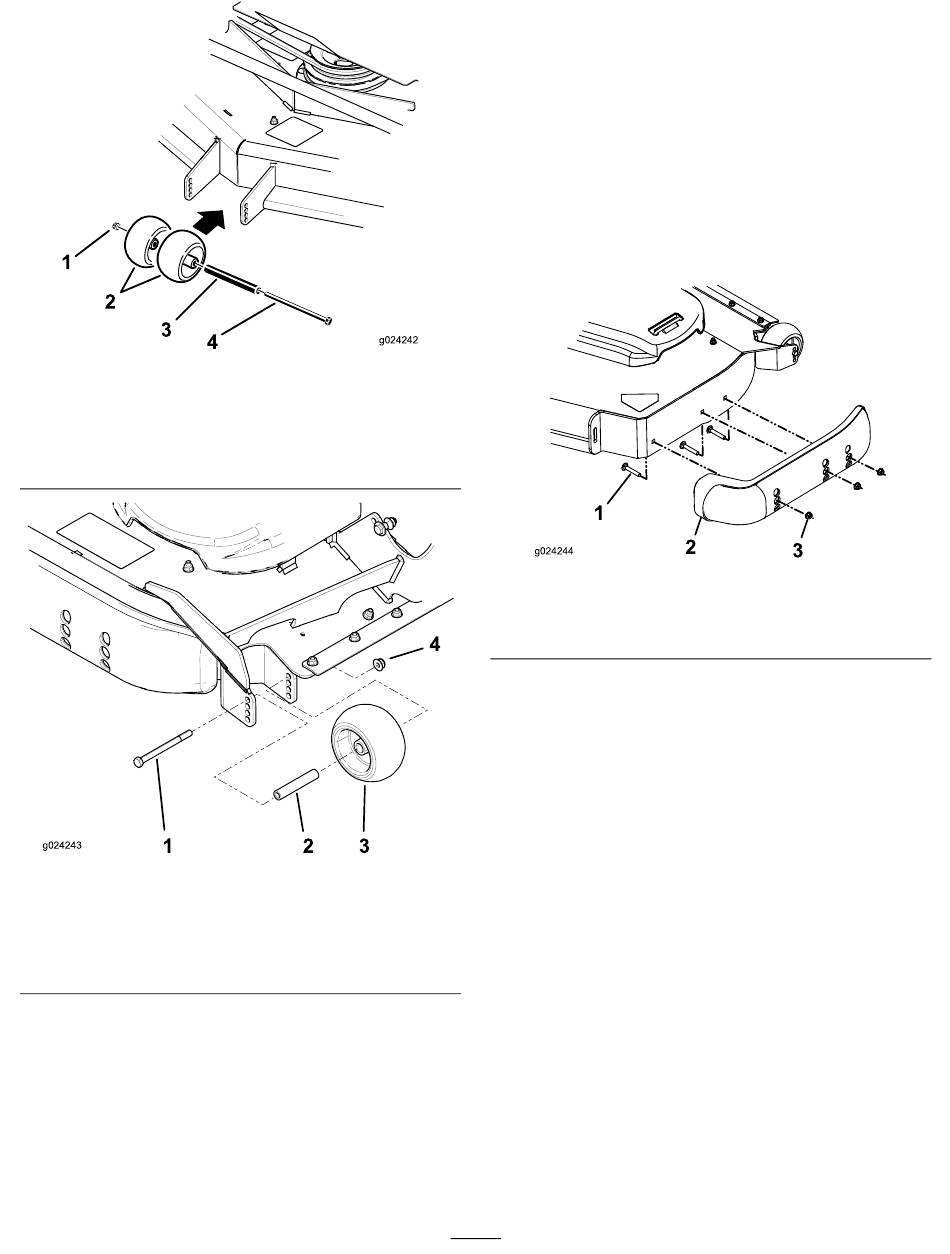

g024242
1. Perno de cuello cuadrado
2. Patinete
4. Mueva cada patín a la posición deseada y fíjelos
con los pernos de cuello cuadrado y las tuercas.
Nota:
Utilice únicamente los conjuntos superior
y central de taladros para ajustar los patines.
Los taladros inferiores se utilizan al cambiar
los patines de lado en la carcasa de corte,
y entonces se convierten en los taladros
superiores en el otro lado del cortacésped.
g024243
5. Para evitar dañar el patín, apriete los pernos de
cuello cuadrado y las tuercas de cada patín a
entre 12,4 y 14,7 N·m.
Ajuste de los bloqueos de
leva del deflector de flujo
Para máquinas con descarga
lateral
Este procedimiento se aplica solamente a máquinas
equipadas con bloqueos del deflector de flujo.
Algunos modelos tienen pernos y tuercas en lugar de
los bloqueos del deflector, y se ajustan de la misma
manera.
33
(Figura 37).
Figura 37
3. Tuerca
g024244
