RBOLES DE LEVAS
4. Instale:
S la guía de la cadena (lado de escape)
S la junta del tensor de la cadena de distribución
S el tensor de la cadena de distribución

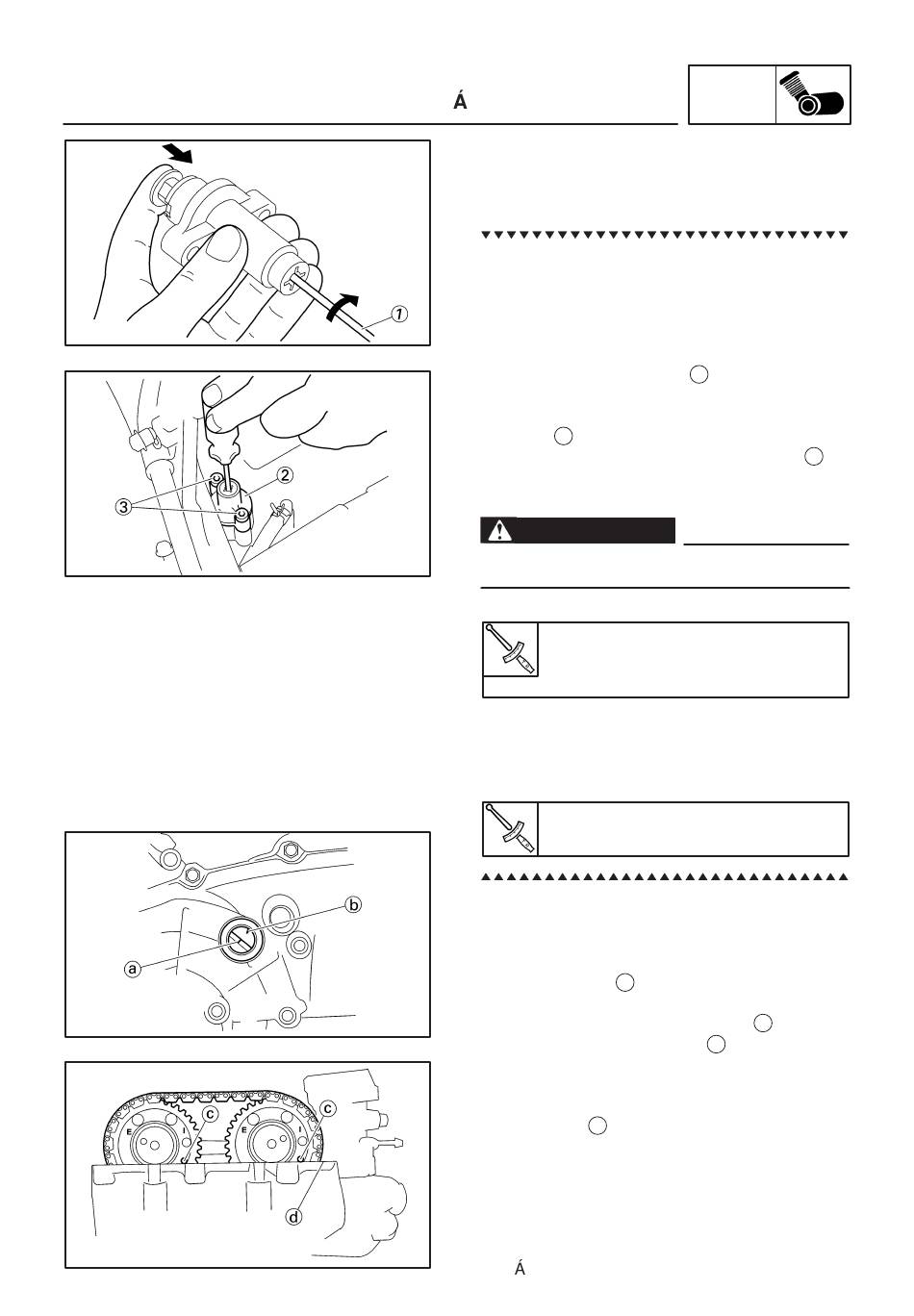

a. Presione ligeramente, con la mano, la varilla
tensora de la cadena de distribución hacia el
interior del alojamiento del tensor de la cadena
de distribución.
b. Mientras presiona la varilla tensora de la cadena
de distribución, enrósquela en sentido horario
con un destornillador fino 1 hasta que se pare.
c. Con el destornillador todavía introducido en el
tensor de la cadena de distribución, instale el
tensor 2 de la cadena de distribución y la junta
en la culata. Después, apriete los pernos 3 del
tensor de la cadena de distribución al par espe-
cificado.
ADVERTENCIA
Utilice siempre una junta nueva.
Perno del tensor de la cadena de
distribución
10 Nm (1,0 mSkg)
d. Saque el destornillador, compruebe que se
suelta la varilla del tensor de la cadena de dis-
tribución, y después apriete el perno de cabeza
al par especificado.
Perno de la tapa
10 Nm (1,0 mSkg)
5. Haga girar:
S el cigüeñal (varias vueltas en sentido antihora-
rio)
6. Compruebe:
S la marca PMS a
Asegúrese de que la marca PMS está alineada
con la superficie de acoplamiento b del cárter.
S la marca de sincronización c del piñón del ár-
bol de levas
Asegúrese de que la marca de sincronización
del piñón del árbol de levas está alineada con
el extremo d de la culata.
Si no lo está ! Ajuste.
Consulte las etapas de instalación anteriores.
7. Mida:
S la holgura de válvula
Fuera de los límites especificados ! Ajuste.
Consulte "AJUSTE DE LA HOLGURA DE
V LVULA" en el capítulo 3.
