EMBRAGUE

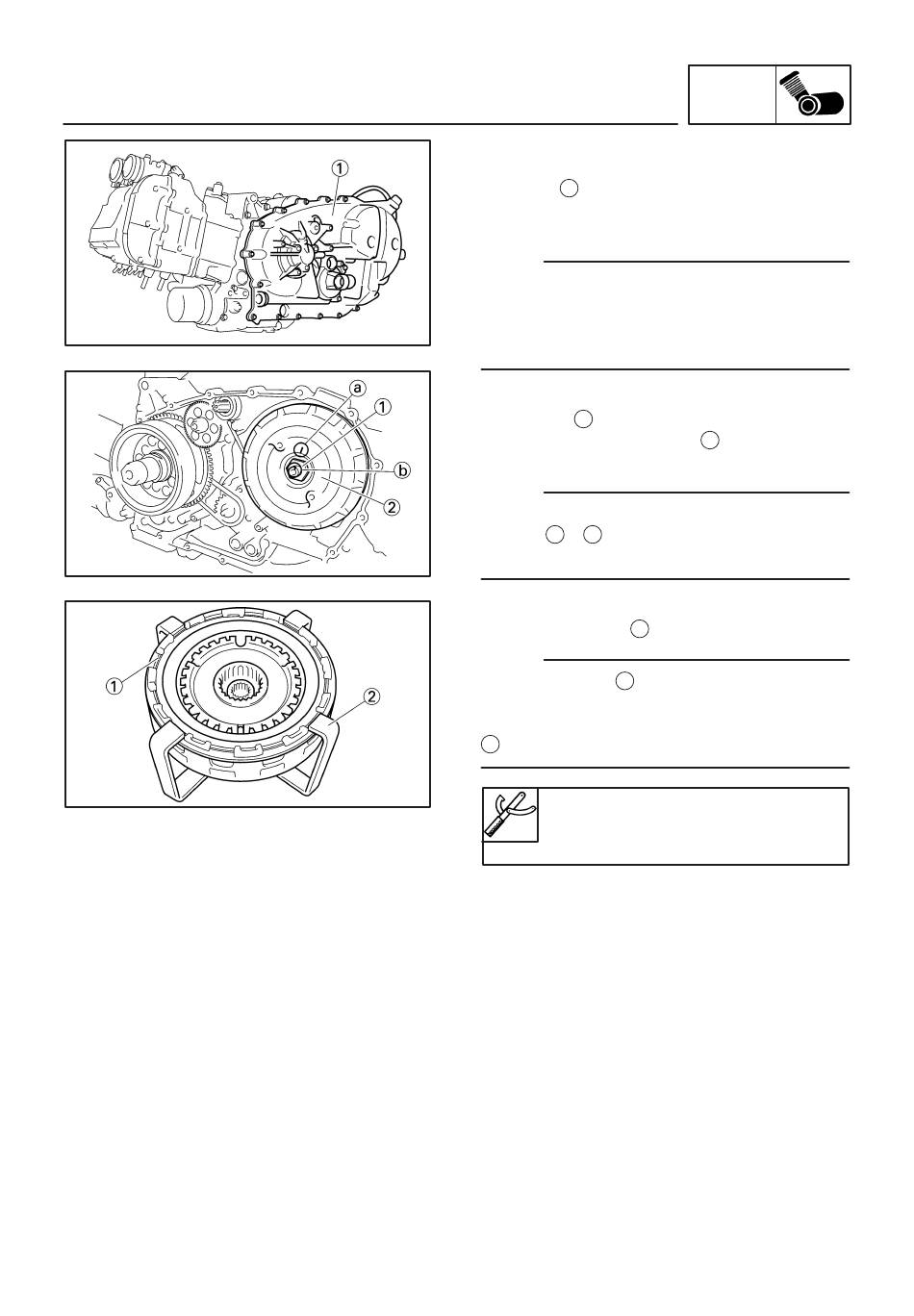

DESMONTAJE DEL EMBRAGUE

1. Desmonte:
S la tapa 1 del generador
Consulte "EMBRAGUE DE ARRANQUE Y
GENERADOR".
NOTA:
Afloje cada perno 1/4 de vuelta cada vez, por eta-
pas y siguiendo una secuencia cruzada.
Después de haberlos aflojado completamente,
sáquelos.
2. Desmonte:
S la tuerca 1
S el conjunto del embrague 2
S el buje del embrague
NOTA:
Antes de desmontar, coloque las marcas de ali-
neación a y b .
Alinee estas marcas durante el armado.
3. Desmonte:
S la grapa circular 1
NOTA:
Instale el soporte 2 del muelle del embrague en
el conjunto del embrague, tal como se indica. Des-
pués, comprima el muelle y retire la grapa circular
1 .
Compresor del muelle del
embrague
90890-01482
4. Desmonte:
S el tope de la placa del muelle
S el muelle del embrague
S el plato de apriete
S los platos del embrague y de fricción
S el plato de presión de contrapeso
S los contrapesos
S los muelles
5-41
ENG
