Yamaha XP500(N) 2001 Manual De Taller página 346

Orden

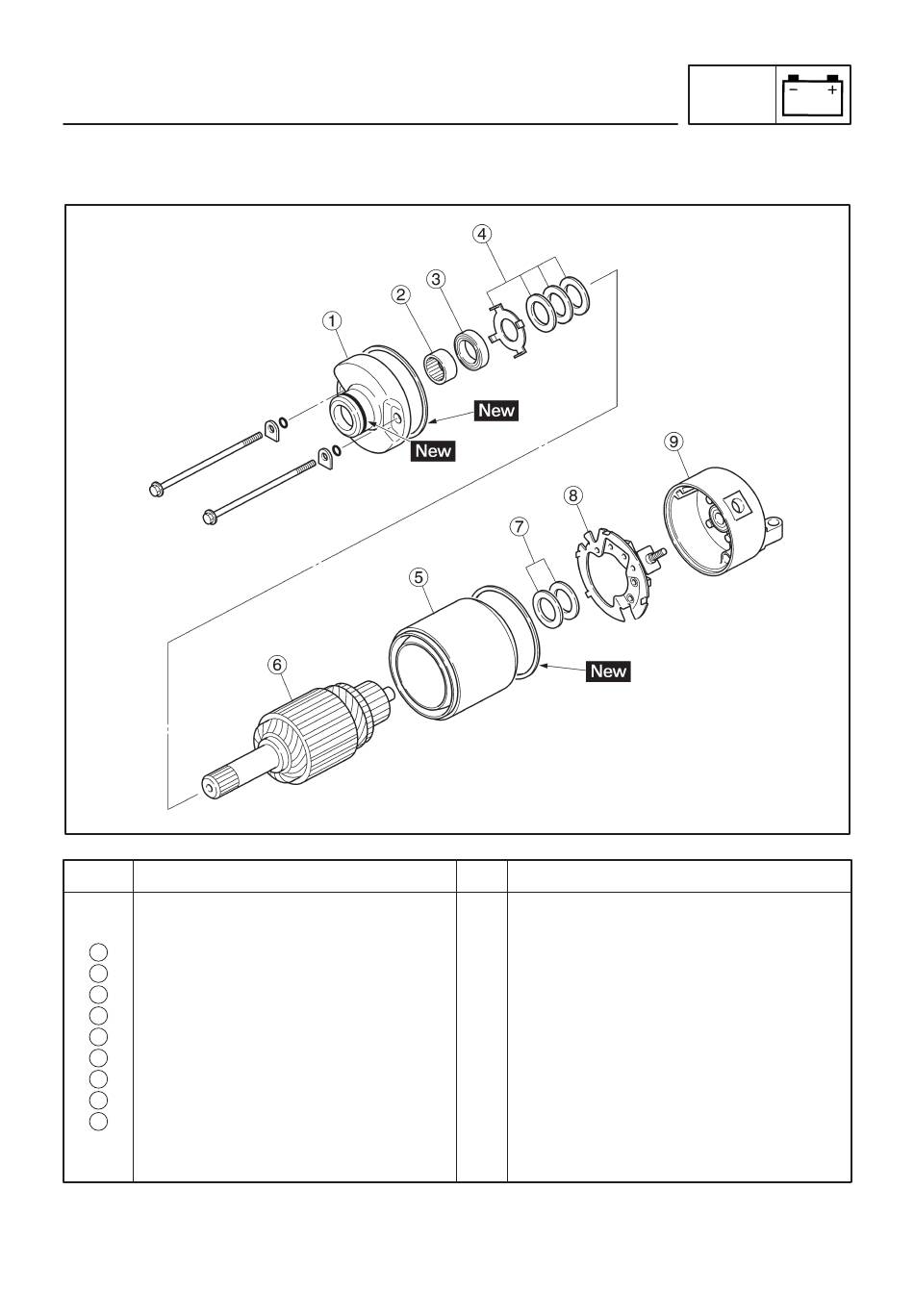

Desarmado del motor de arranque
1 Ménsula delantera
2 Cojinete
3 Sello de aceite
4 Juego de arandelas
5 Horquilla del motor de arranque
6 Conjunto del inducido
7 Juego de arandelas
8 Portaescobillas
9 Ménsula trasera
SISTEMA DE ARRANQUE ELÉCTRICO
Tarea/Pieza Cant.
Desarme las piezas siguiendo el orden
indicado.
1
1
1
1
1
1
1
1
1
Para armar, invierta el procedimiento de
desarmado.
