C RTER Y CIGÜEÑAL
Holgura entre el pasador del
cigüeñal y el cojinete del
extremo grande
0,040 X 0,082 mm
El siguiente procedimiento se aplica a todas las
bielas.
ATENCIÓN:
No intercambie los cojinetes del extremo gran-
de ni las bielas. Para conseguir la holgura co-
rrecta entre el pasador del cigüeñal y el cojine-
te del extremo grande, y para evitar daños en el
motor, los cojinetes del extremo grande deben
colocarse en sus posiciones de origen.
a. Limpie los cojinetes del extremo grande, los
pasadores del cigüeñal y el interior de las mita-
des de la biela.

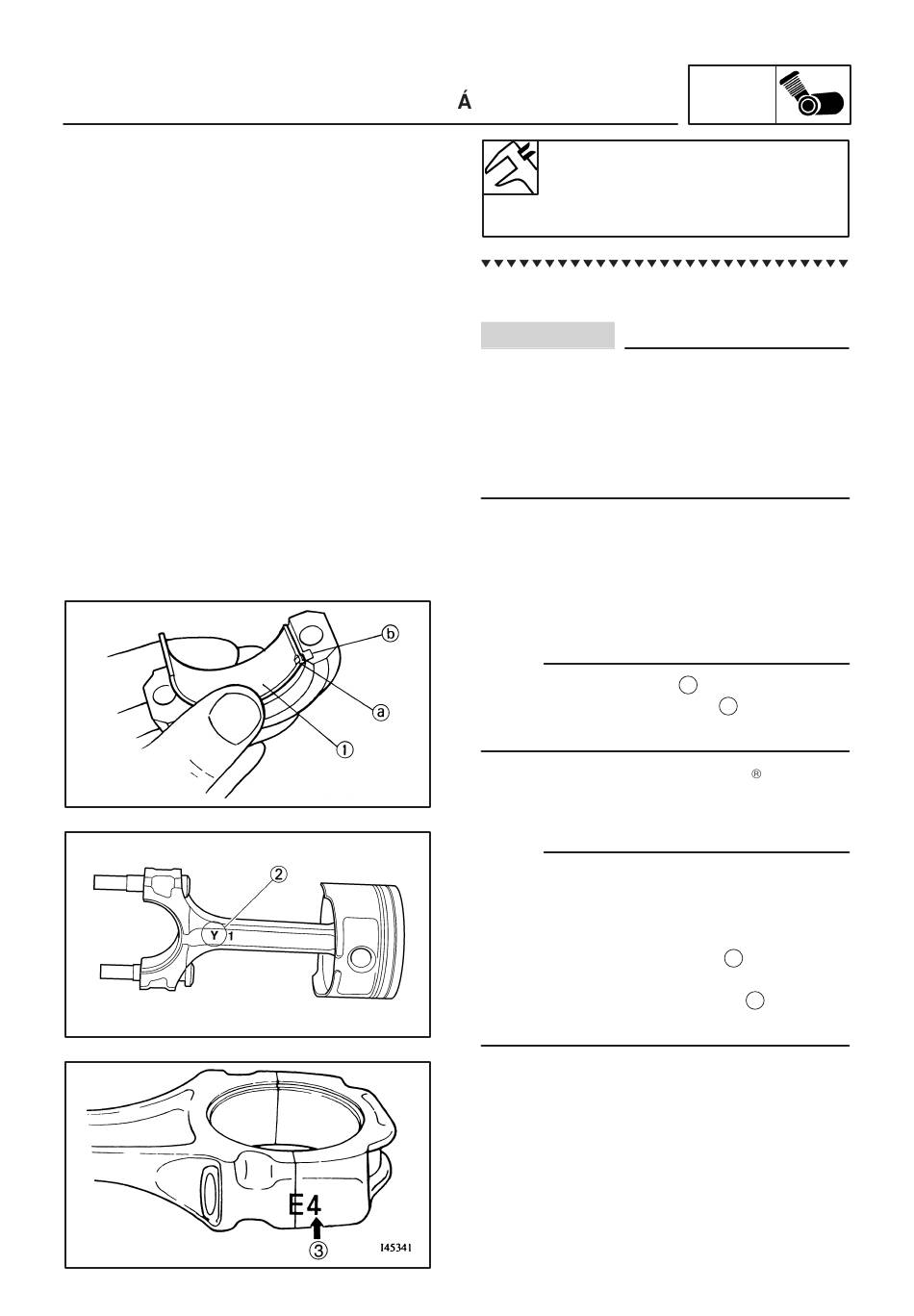

b. Instale el cojinete superior del extremo grande
en la biela y el cojinete inferior del extremo
grande en la tapa de la biela.
NOTA:
Alinee las protuberancias a de los cojinetes del
extremo grande con las ranuras b de la biela y de
la tapa de la biela.
c. Coloque un trozo de Plastigauge en el pasa-
dor del cigüeñal.
d. Ensamble las mitades de la biela.
NOTA:
S No mueva la biela o el cigüeñal hasta haber com-
pletado las medidas de la holgura.
S Aplique grasa de bisulfuro de molibdeno en los
asientos de los pernos, las roscas y las tuercas.
S Asegúrese de que la marca "Y" 2 de la biela es-
tá dirigida hacia el lado izquierdo del cigüeñal.
S Asegúrese de que los caracteres 3 tanto de la
biela como de la tapa de la biela están alineados.
e. Apriete las tuercas de la biela.
5-67
ENG
