COMPONENTES DEL PANEL
50
Contactor de Rearme de Gas
El horno HPG80 G2 utiliza un contactor para hacer el rearme de gas. Es un contactor de 7A que tiene
contactor auxiliar cerrado.
Este contactor tiene la función de enviar una de las fases de 24V en los terminales de la tarjeta HPGE
cuando necesita indicar error de gas. Esta fase queda conecta al contacto cerrado "21" del contactor.
Cuando el horno tiene llamas y trabaja normal el contactor queda prendido y su contacto auxiliar
queda abierto. Si por alguna eventualidad el horno pierde la llamas e la Smart Valve no puede
regenerarlas la tarjeta va a pagar la alimentación de contactor y el contactor auxiliar va a cerrarse. De
esta manera (con el contacto auxiliar cerrado) va a llegar en la tarjeta 24V en sus conectores 13 y 14.
A través de esta señal de voltaje la tarjeta presenta en la pantalla "ErG", que significar falla de gas.
Si la tarjeta presenta ErG es necesario apagar el horno y rencenderlo. Luego que rencenderlo es
necesario presionar una vez el botón Rearme en el panel.
CC/IR Sensores de Temperatura
El horno HPG80 G2 utiliza uno sensor de temperatura tipo PT100. Este sensor queda ubicado dentro
de la cámara y a hace la lectura de temperatura de la cámara.
El sensor PT100 si comunica con la tarjeta a través de resistencia óhmica. De acuerdo con el nivel de
resistencia presente en sensor la tarjeta identifica la temperatura que está en la cámara.
Prueba de los Sensores de Temperatura

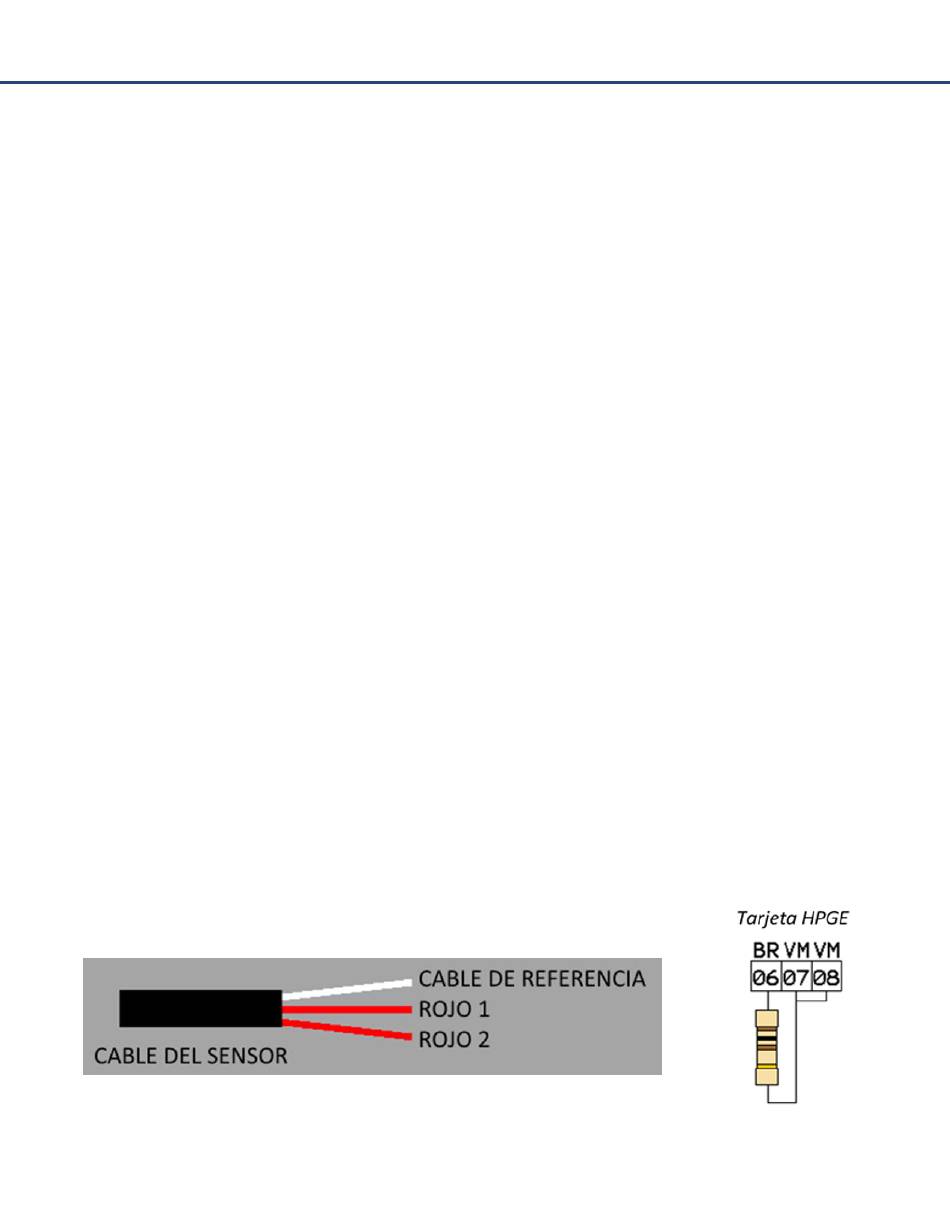

El sensor PT100 utilizado por la Prática posee 3 hilos (dos rojos y un blanco). El hilo blanco es
siempre lo de referencia. La tarjeta electrónica es capaz de identificar el valor de la resistencia
presentada entre los terminales blanco y el rojo del sensor y convertir en valor de temperatura.
