Parches para tubos

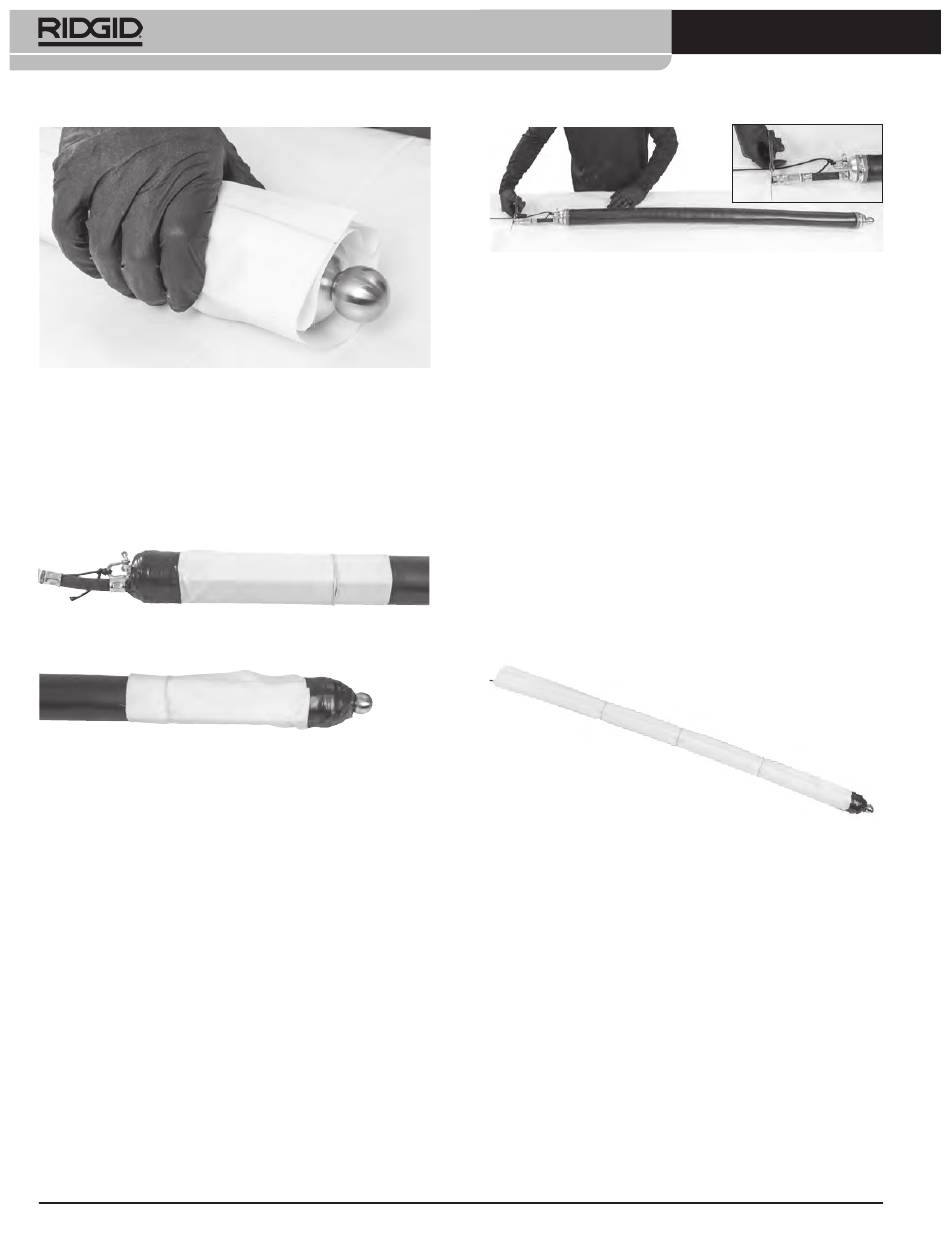

Figura 21 – El tubo de contención se pliega alrededor del
obturador
4. Fije el tubo de contención al extremo del obturador,
usando cinta adhesiva (Figura 22). Coloque cinta
adhesiva alrededor del extremo metálico del obturador
y a lo largo de la curva del extremo del obturador, sin
cubrir el conector roscado.
Extremo de atrás del obturador
Extremo frontal del obturador
Figura 22 – El tubo de contención se fija con cinta adhe-
siva al extremo del obturador (la contención
es para el extremo solamente, no para el
obturador entero)
5. Vaya colocando las bandas elásticas dobladas en dos,
cada 9 a 12 pulgadas para fijar el tubo de contención
prolijamente sobre el cilindro del obturador.
6. Siga ensamblando el obturador, colocándole la
camisa.
Para el obturador entero
1. Mida la longitud del tubo de contención para que
cubra todo el obturador, incluyendo el conector de
manguera y conector de bloqueo. Vea la Figura 23.
Para el obturador de 2 pulgadas, no es necesario
cubrir el conector de bloqueo.
La longitud del tubo de contención debe ser igual al
largo del obturador de 2 pulgadas más 4 pulgadas.
70
Figura 23 – Corte del tubo de contención para cubrir el
obturador entero
2. Con tijeras afiladas, corte a escuadra el tubo de con-
tención para obtener la longitud deseada, sin dejar
hilachas. Un corte limpio y en ángulo recto reduce
las roturas de la tela cuando se infla el obturador.
3. Coloque el tubo de contención sobre el obturador,
haciendo coincidir el extremo con el cabezal metálico
al frente del obturador.
4. Coloque obturador en el eje central del tubo de
contención. Doble los bordes del tubo de contención
hacia arriba para que queden apretados sobre el
obturador.
5. Fije el tubo de contención al extremo del obturador,
usando cinta adhesiva (Figura 24). Coloque cinta ad-
hesiva alrededor del extremo metálico del obturador
y a lo largo de la curva del extremo del obturador, sin
cubrir el conector roscado.
Figura 24 - El tubo de contención se fija con cinta adhe-
siva al extremo del obturador y se colocan
bandas elásticas a intervalos de12 pulgadas
6. Vaya colocando las bandas elásticas dobladas en
dos, cada 9 a 12 pulgadas para fijar el tubo de con-
tención prolijamente sobre el cilindro del obturador.
7 . Siga ensamblando el obturador, colocándole la
camisa.
Revestimiento de contención
Se usa un revestimiento de contención para que no se
arrugue el parche al pasar por curvas en el desagüe.
Por ejemplo, podría haber agujeros grandes o corrosión
en una curva. El revestimiento de contención aumenta
el diámetro total del ensamble del obturador, de manera
que se ajusta a la tubería en forma más apretada sin
impedir el paso del obturador a través de las curvas.
