Control de referencia

B06-0~E

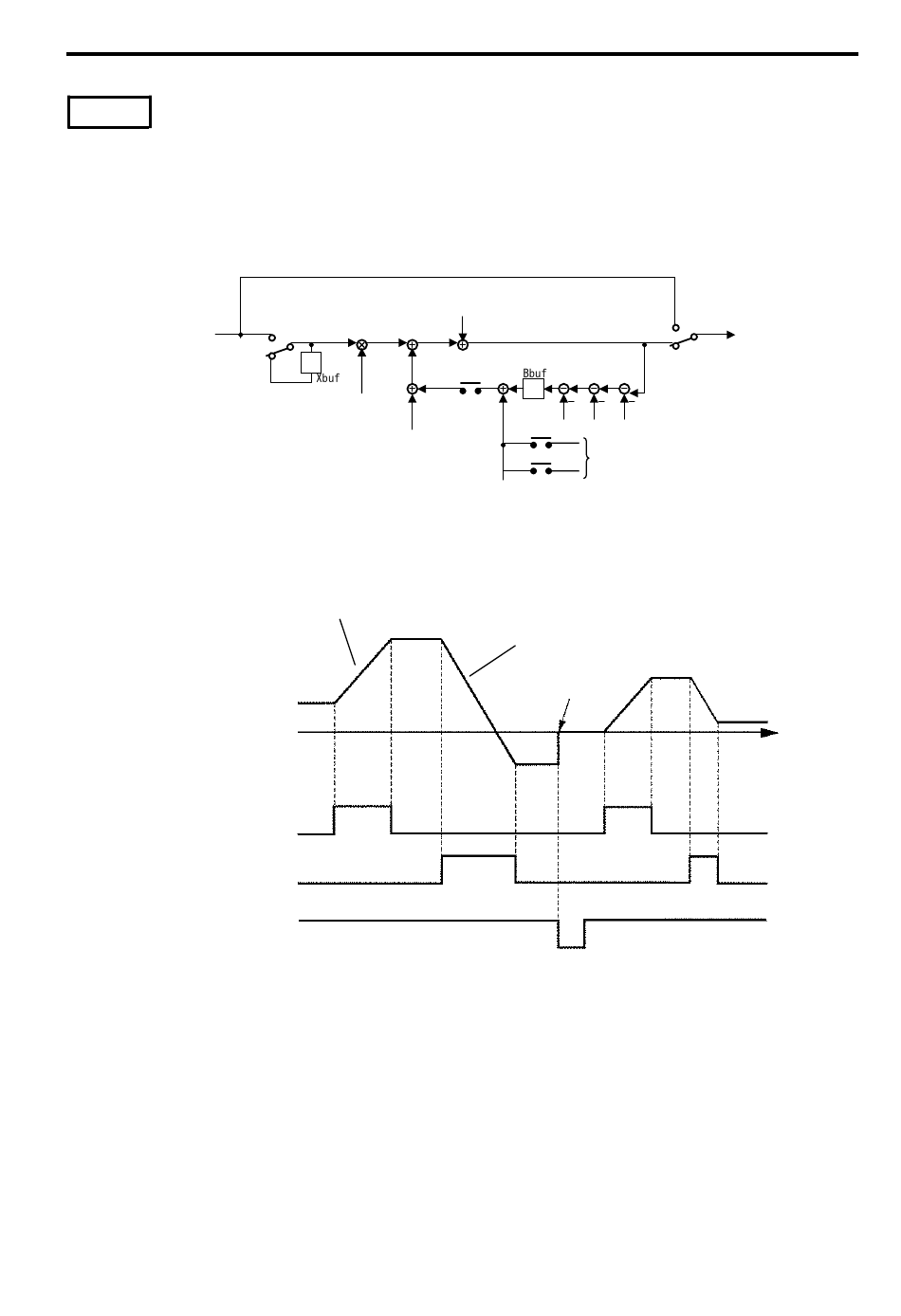

El control de referencia de frecuencia (velocidad) sigue la siguiente expresión.
Y = AX + B + C
X: Frecuencia (vel.) de referencia
Y: Frecuencia (vel.) de salida
Frecuencia
(velocidad) de
entrada
Valor ("B") Buffer
incremento/
decremento
Polarización
(Función incrementar/decrementar referencia)
• Con IVLM = ON, podemos incrementar/decrementar la polarización de referencia
mediante BUP/BDW sumándose (B') con (B").
• Si BUP = ON y IVLM = ON, la polarización (B") se incrementa con el valor de la rampa de
aceleración actual. Si BDW = ON, la polarización (B") disminuye con el valor de la rampa
de deceleración actual.
• Si BUP=OFF y BDW=OFF y IVLM=ON, el valor de polarización se mantiene valor del
búfer (B").
• Si IVLM=OFF, la polarización es 0 (B"), y las operaciones BUP y BDW serán
ignoradas.
• Si la orden de marcha RUN=OFF la polarización es 0 (B"), y las operaciones BUP y
BDW serán ignoradas.
6. Ajustes de las funciones de control y sus parámetros
(Resultados de la operación)
XHOLD
off
(X) (X')
-1
(A) (B)
Z
on
Coeficiente
(B')
Polarización
Tiempo rampa
aceleración valido
actualmente
0
BUP
BDW
IVLM
Polarización
(C07-3)
(C)
IVLM
(B'')
-1
Z
(B') (C)
BUP
BDW
Secuencia de entrada
IPASS : control referencia bypass (C03-A)
BUP : referencia incremento polarización (C04-9)
BDW : referencia decremento polarización (C04-A)
IVLM : selector incremento/decremento polarización
selección (C04-B)
Tiempo rampa de
deceleración valido
actualmente
0 borrado
6 – 99
A: Coeficientes
B: Polarización 1
C: Polarización 2
on
IPASS
Orden frecuencia
off
(X')
Incremento/decremento polarización
(velocidad)
Tiempo
