Siemens SINUMERIK 802D sl Guía De Programación página 144

Sistema

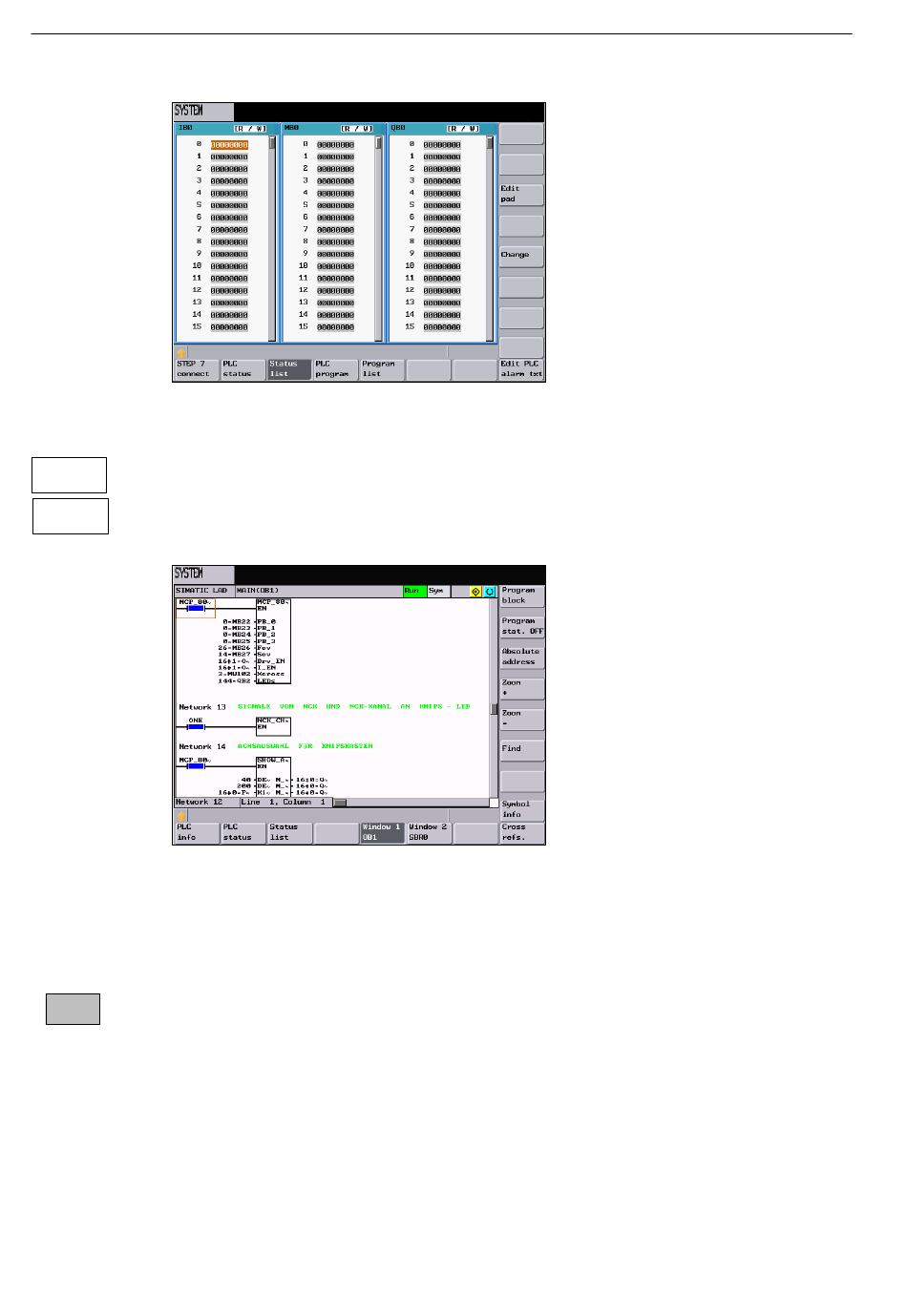

7.3 Diagnóstico del PLC en representación de esquema de contactos
Fig. 7-43
En la ventana se representa toda la información lógica y gráfica del programa de PLC en el
Window 1
correspondiente módulo de programa. La lógica en el sistema KOP (esquema de contactos)
xxxx
está dividida en secciones de programa claramente diferenciadas y rutas de corriente, deno-
Window 2
minadas redes. Básicamente, los programas KOP representan el flujo de corriente eléctrica
xxxx
a través de una serie de enlaces lógicos.
Fig. 7-44
En este menú se puede conmutar entre la representación simbólica y absoluta del ope-
rando. Las secciones de programa se pueden representar en distintos niveles de amplia-
ción, y una función de búsqueda permite la localización rápida de operandos.
Con este pulsador de menú se puede seleccionar la lista de los módulos de programa PLC.
Program
block
Con Cursor Up/Cursor Down o Page Up/Page Down se puede seleccionar el módulo de
programa PLC a abrir. El módulo de programa actual resulta de la línea de información de la
ventana de listas.
7-142
Lista de estado
Ventana 1
SINUMERIK 802D sl Manejo y programación Torneado (BP-D), Edición 05/2005
6FC5 398-1CP10-1EA0
