Ciclos
9.5 Ciclos de torneado
X
X
X
X

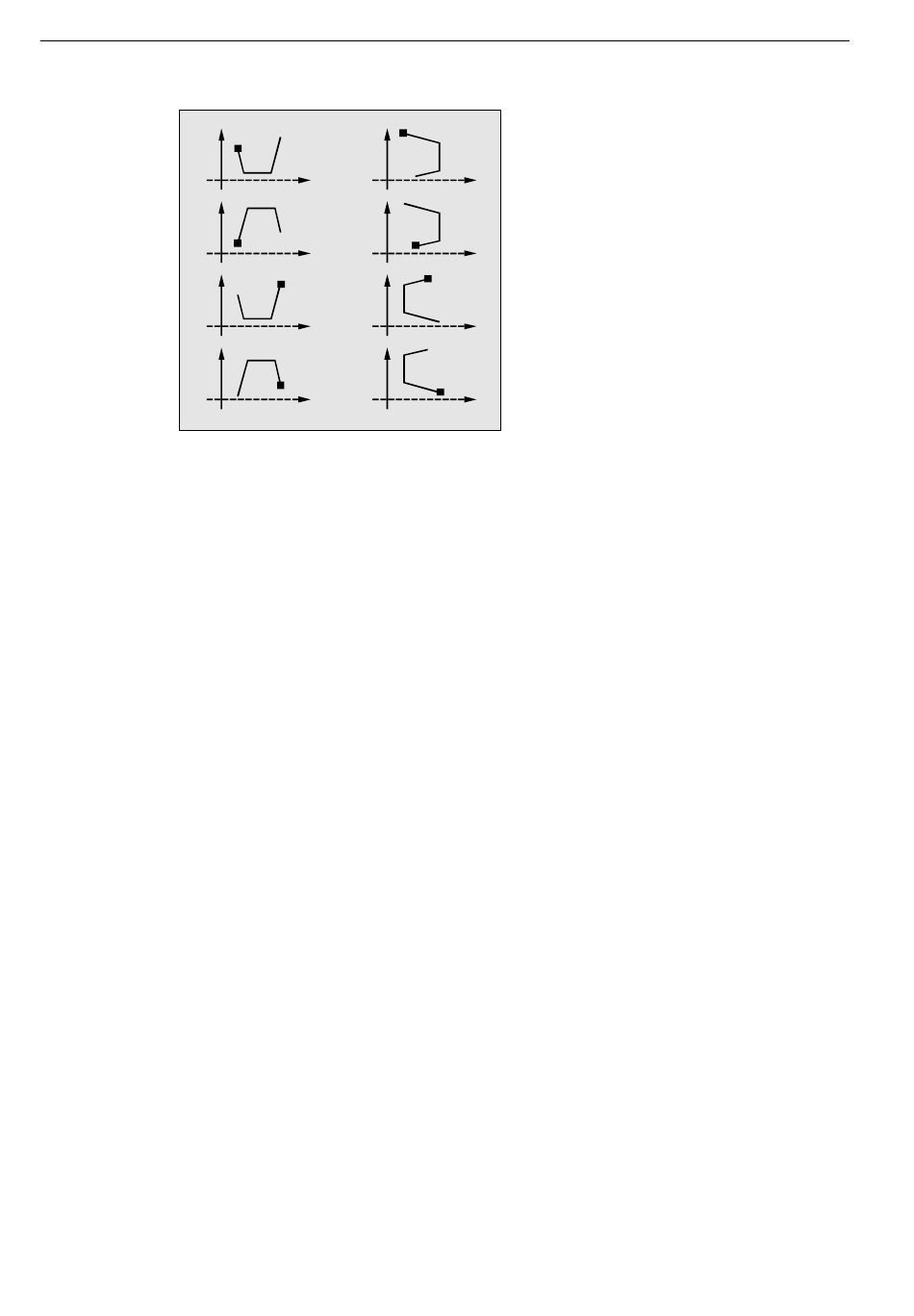

Fig. 9-38
Si el parámetro tiene un valor distinto, el ciclo se cancela con la alarma 61002 "Definición
errónea de la clase de mecanizado".
El ciclo efectúa una vigilancia del contorno, cuyo objeto es obtener un contorno adecuado de
la entalla. Éste no es el caso cuando los radios/chaflanes en la base de la ranura se tocan o
cruzan o cuando en un tramo de contorno que discurre paralelamente al eje de cilindrado se
intenta entallar transversalmente. En estos casos, el ciclo se interrumpe con la alarma
61603 "Definición errónea de la forma de entalla".

Otras indicaciones

Antes de la llamada del ciclo de entallado, se ha de haber activado una herramienta de dos
filos. Las correcciones para los dos filos se han de depositar en dos números D consecuti-
vos de la herramienta, el primero de los cuales se ha de activar antes de la llamada del
ciclo. El ciclo determina por sí mismo cuál de las dos correcciones de herramienta debe em-
plear para cada paso de mecanizado y activa las correcciones también por sí mismo. Una
vez terminado el ciclo, el número de corrección programado antes de llamar al ciclo vuelve a
ser activo. Si no hay programado ningún número D para corrección de herramienta durante
la llamada al ciclo, la ejecución del ciclo es interrumpida con la alarma 61000 "Ninguna
corrección de herramienta activa".
Ejemplo de programación: Entallado
Con este programa se confecciona una entalla exterior en una superficie inclinada, en direc-
ción longitudinal.
El punto de partida se encuentra a la derecha, en X35 Z60.
El ciclo utiliza las correcciones de herramienta D1 y D2 de la herramienta T5. La herra-
mienta de entallar se tiene que definir en consecuencia.
9-310
X
VARI=1/11 VARI=2/12
Z
X
VARI=3/13 Z VARI=4/14
X
Z
VARI=5/15 VARI=6/16
X
VARI=7/17 Z VARI=8/18
SINUMERIK 802D sl Manejo y programación Torneado (BP-D), Edición 05/2005
Z
Z
Z
Z
6FC5 398-1CP10-1EA0
